Produktfamilie: Ausgabe
Produkttyp: Binärausgang 4fach

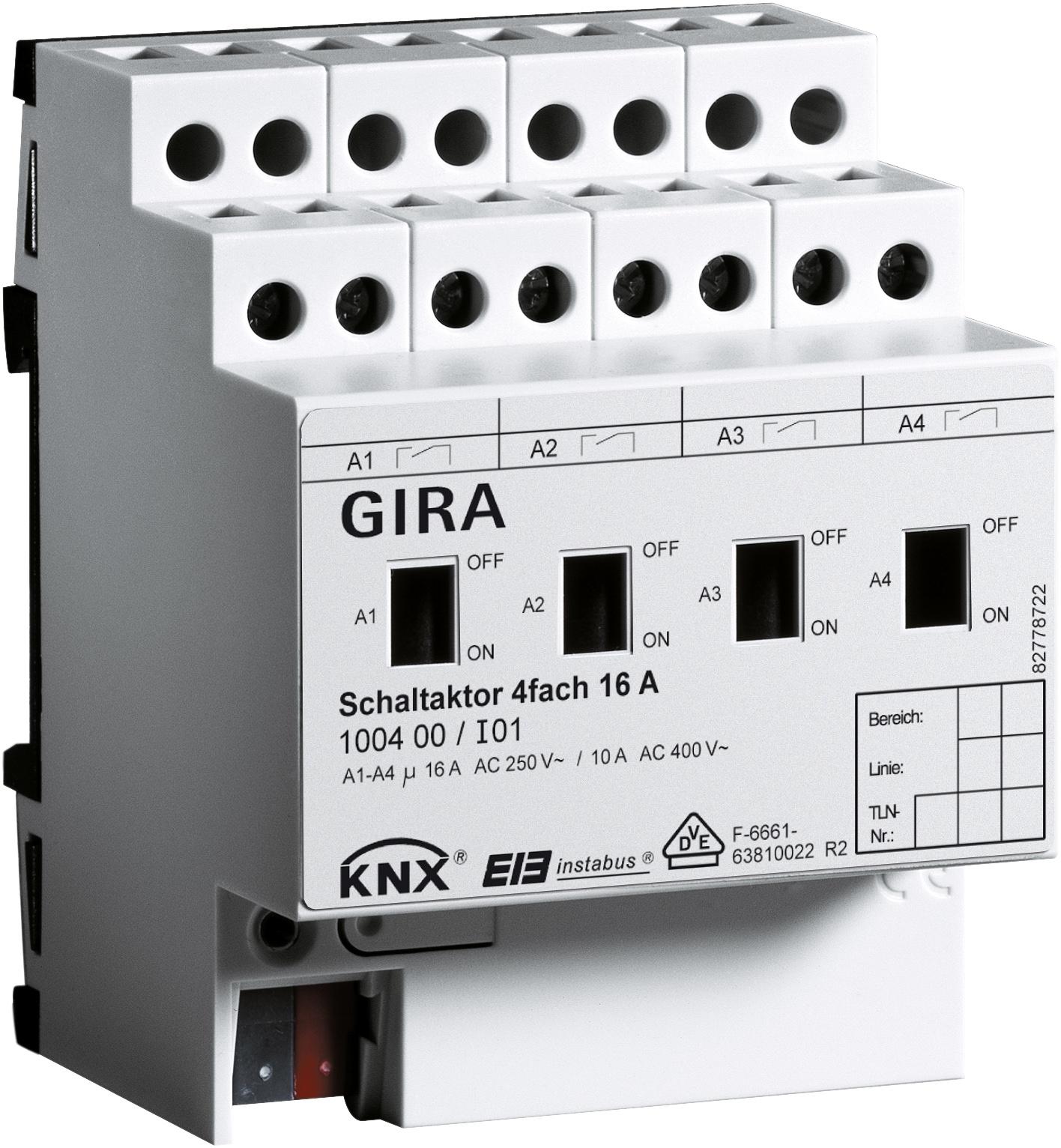

4fach REG Schaltaktor mit integrierter Busankopplung. Zum Schalten von vier unabhängig ansteuerbaren Lastgruppen. Montage auf DIN-Hutschiene. Mit Handschalter zur Umschaltung des Relais (Ein/Aus) parallel bzw. ohne KNX Betrieb. Keine zusätzliche Stromversorgung. Zur Projektierung und Inbetriebnahme des Gerätes wird die ETS3.0d (oder höher) empfohlen. Anschluss mehrphasig.
Funktionen:
- Unabhängiges Schalten der 4 Ausgänge.
- Handbetätigung der Relais unabhängig vom Bus / Schaltstellungsanzeige.
- Schließer- oder Öffnerbetrieb.
- Zentrale Schaltfunktion.
- Sammelrückmeldung zur Reduzierung der Buslast.
- Aktive oder passive (Objekt auslesbar) zyklische Rückmeldefunktion.
- Rückmeldungen lassen sich nach Busspannungswiederkehr verzögern.
- Logische Verknüpfungsfunktion für jeden Kanal.
- Sperrfunktion für jeden Kanal parametrierbar. Alternativ Zwangsstellungsfunktion für jeden Ausgang.
- Zeitfunktionen (Ein-, Ausschaltverzögerung, Treppenlichtfunktion - auch mit Vorwarnfunktion).
- Einbeziehung in Lichtszenen möglich, max. 8 interne Szenen je Kanal sind parametrierbar.
- Speicherfunktion für Lichtszenen.
- Betriebsstundenzähler als Vorwärts-/Rückwärtszähler mit Grenzwertfunktion (Grenzwert über Bus veränderbar) für jeden Ausgang aktivierbar.
- Eingangsüberwachung auf zyklische Aktualisierung mit Sicherheitsstellung.
- Reaktionen bei Busspannungsausfall und -wiederkehr und nach einem ETS-Programmiervorgang für jeden Kanal einstellbar.
Technische Daten:
- Schaltkontakt:Relais mit 4 x potenzialfreienSchließkontakten
- SchaltvermögenAC 230 V:16 A / AC 1 bzw. 10 A / AC 3
- SchaltvermögenAC 400 V:10 A / AC 1 bzw. 6 A / AC 3
- Schaltvermögen DC:16 A / 24 V
Max. Einschaltstrom:
- 400 A, 150 µs
- 200 A, 600 µs
Anschlussleistung:
- 3600 W Ohmsche Last
- 16 A, max. 140 µF Kapazitive Last AC 230V
- 2500 W Glühlampen
- 2500 W HV-Halogen
- 1200 VA NV-Halogen, gewickelter Trafo
- 1500 W NV-Halogen, Gira Tronic-Trafo
- 2500 VA Leuchtstofflampen, unkompensiert
- 2300 VA Leuchstofflampen
- Duo-Schaltung
- 1300 VA Leuchstofflampen
- parallel kompensiert
- 2000 W Quecksilberdampflampen unkompensiert
- 2000 W Quecksilberdampflampen parallel kompensiert
Anschlüsse:
- KNX über Anschluss- und Abzweigklemme059500
- Last über Schraubklemmen
- 0,2 bis 4 mm² eindrähtig
- 2 x 0,2 bis 2,5 mm² eindrähtig
- 0,75 bis 4 mm² feindrähtig ohne Aderendhülse
- 0,5 bis 2,5 mm² feindrähtig mit Aderendhülse
- Abmessungen:REG Gerät mit 4 TE
- VDE-Zulassung gemäß:EN60669-1, EN60669-2-1, EN50428
