Produktfamilie: Ausgabe
Produkttyp: Binärausgang 2fach

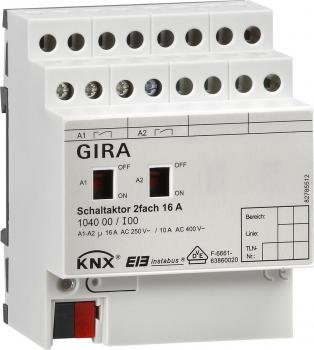

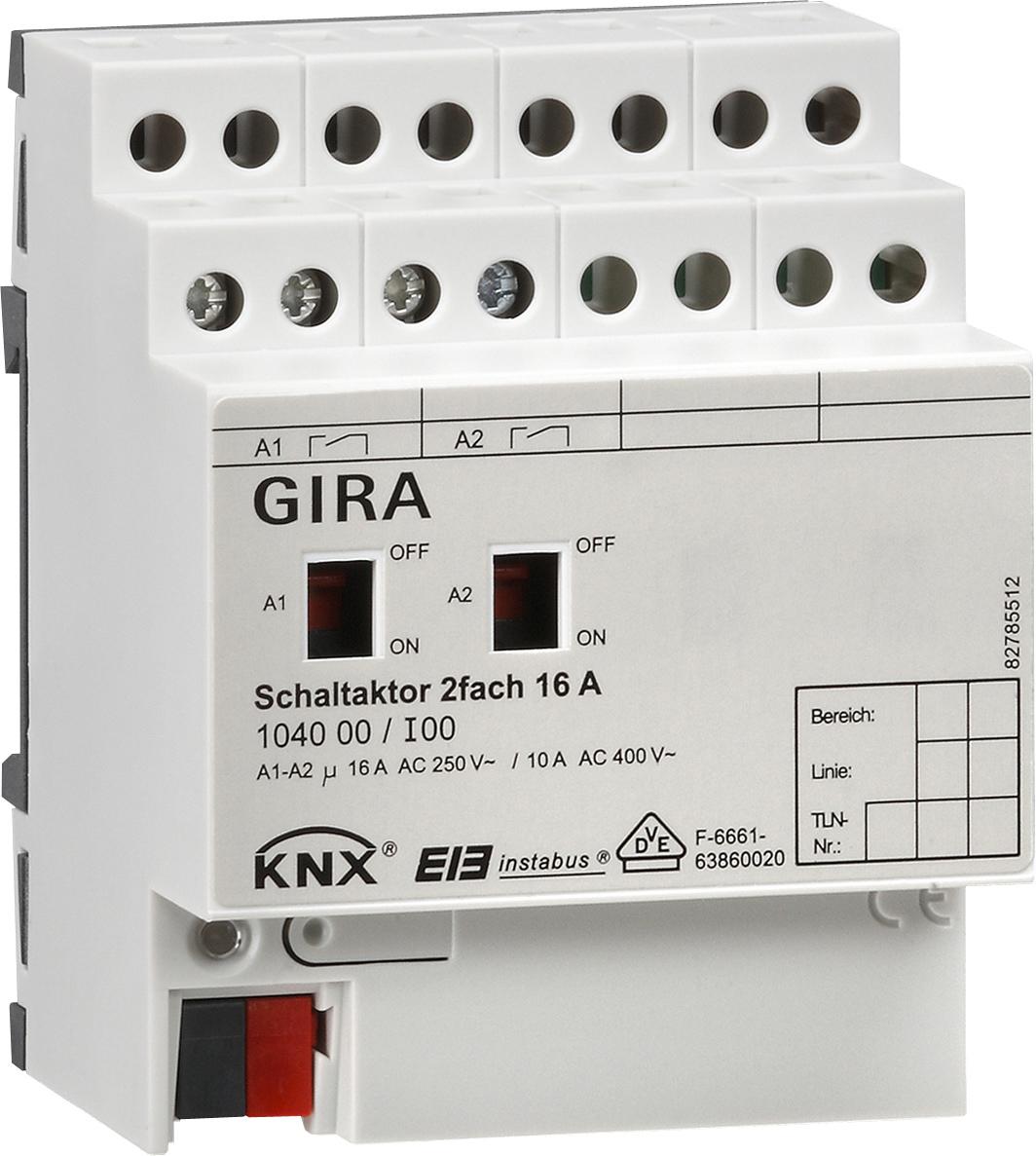

2fach REG Schaltaktor mit integrierter Busankopplung. Zum Schalten vonzwei unabhängig ansteuerbaren Lastgruppen. Montage auf DIN-Hutschiene. Mit Handschalter zur Umschaltung des Relais (Ein/Aus) parallel bzw. ohne KNX Betrieb. Keine zusätzliche Stromversorgung. Zur Projektierung und Inbetriebnahme des Gerätes wird die ETS3.0d (oder höher) empfohlen. Anschluss mehrphasig.
Funktionen:
Unabhängiges Schalten der 2 Ausgänge.
Handbetätigung der Relais unabhängig vom Bus / Schaltstellungsanzeige.
Schließer- oder Öffnerbetrieb.
Zentrale Schaltfunktion.
Sammelrückmeldung zur Reduzierung der Buslast.
Aktive oder passive (Objekt auslesbar) zyklische Rückmeldefunktion.
Rückmeldungen lassen sich nach Busspannungswiederkehr verzögern.
Logische Verknüpfungsfunktion für jeden Kanal.
Sperrfunktion für jeden Kanal parametrierbar. Alternativ Zwangsstellungsfunktion für jeden Ausgang.
Zeitfunktionen (Ein-, Ausschaltverzögerung, Treppenlichtfunktion - auch mit Vorwarnfunktion).
Einbeziehung in Lichtszenen möglich, max. 8 interne Szenen je Kanal sind parametrierbar.
Speicherfunktion für Lichtszenen.
Betriebsstundenzähler als Vorwärts-/Rückwärtszähler mit Grenzwertfunktion (Grenzwert über Bus veränderbar) für jeden Ausgang aktivierbar.
Eingangsüberwachung auf zyklische Aktualisierung mit Sicherheitsstellung.
Reaktionen bei Busspannungsausfall und -wiederkehr und nach einem ETS-Programmiervorgang für jeden Kanal einstellbar.
Technische Daten
Schaltkontakt:Relais mit 2 x potenzialfreienSchließkontakten
SchaltvermögenAC 230 V:16 A / AC 1 bzw. 10 A / AC 3
SchaltvermögenAC 400 V:10 A / AC 1 bzw. 6 A / AC 3
Schaltvermögen DC:16 A / 24 V
Max. Einschaltstrom:
400 A, 150 µs
200 A, 600 µs
Anschlussleistung:
3600 W Ohmsche Last
16 A, max. 140 µF Kapazitive Last AC 230V
2500 W Glühlampen
2500 W HV-Halogen
1200 VA NV-Halogen, gewickelter Trafo
1500 W NV-Halogen, Gira Tronic-Trafo
2500 VA Leuchtstofflampen,
unkompensiert
2300 VA Leuchstofflampen
Duo-Schaltung
1300 VA Leuchstofflampen
parallel kompensiert
2000 W Quecksilberdampflampen unkompensiert
2000 W Quecksilberdampflampen parallel kompensiert
Anschlüsse:
KNX über Anschluss- und Abzweigklemme059500
Last über Schraubklemmen
0,2 bis 4 mm² eindrähtig
2 x 0,2 bis 2,5 mm² eindrähtig
0,75 bis 4 mm² feindrähtig ohne Aderendhülse
0,5 bis 2,5 mm² feindrähtig mit Aderendhülse
Abmessungen:REG Gerät mit 4 TE
VDE-Zulassung gemäß:EN60669-1, EN60669-2-1, EN50428
