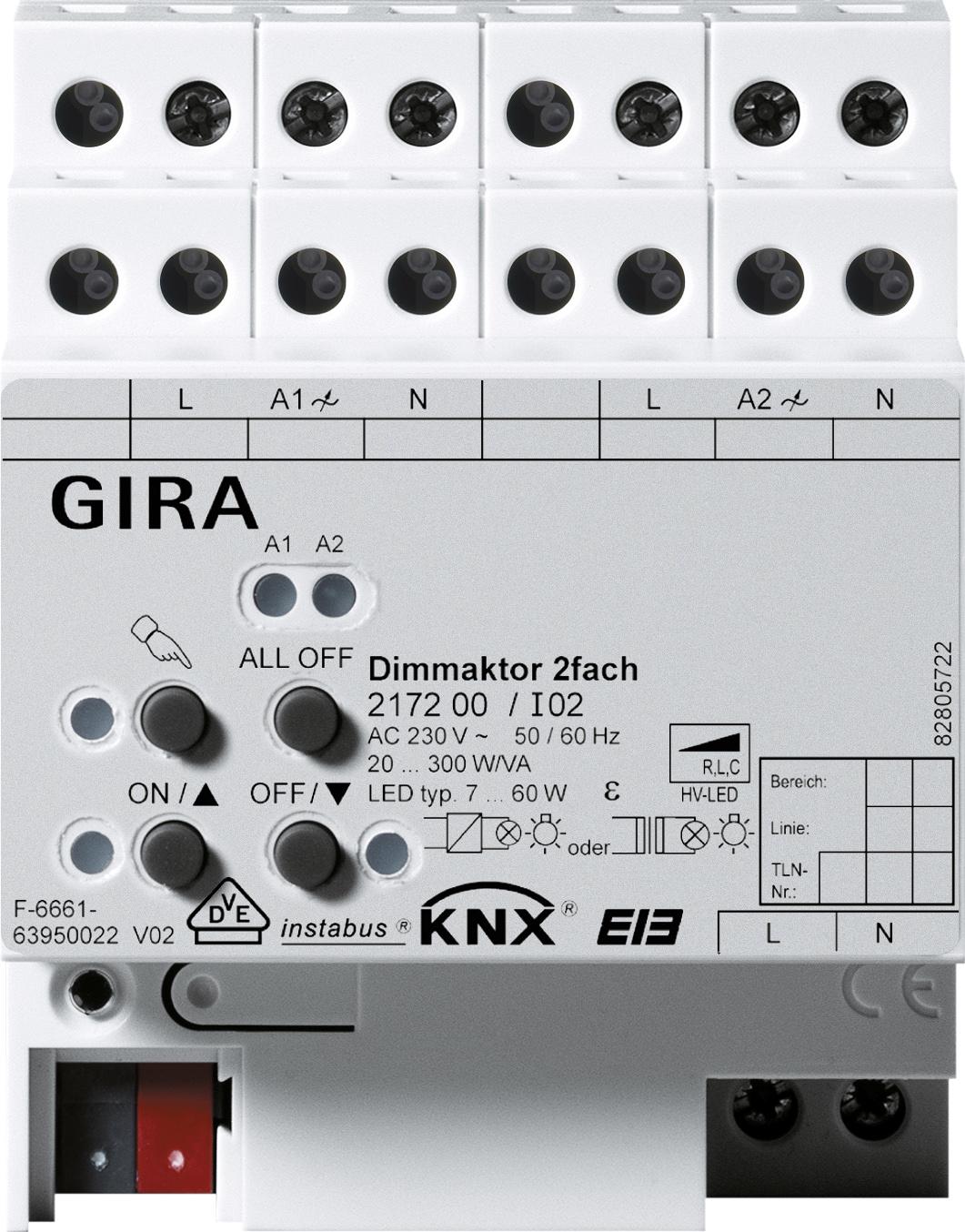

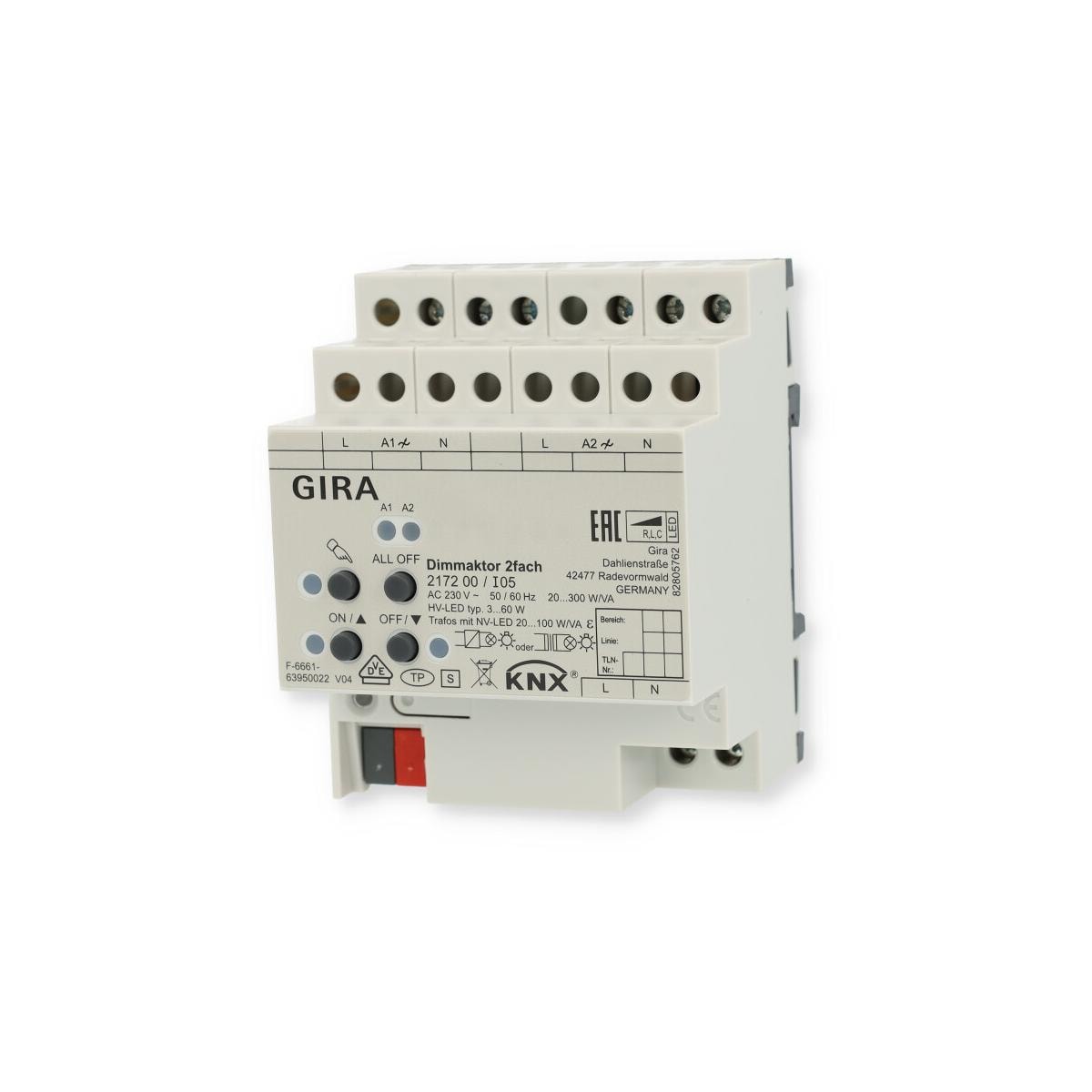

Gira 217200 KNX Dimmaktor 2fach, 2 x 300 W/VA, 4TE

Produktfamilie: Beleuchtung
Produkttyp: Dimmer

Dimmaktor mit integrierter Busankopplung zum Schalten und Dimmen von Glühlampen, 230-V-Halogenlampen und NV-Halogenlampen mit induktiven Trafos oder Tronic-Trafos.
Ab GeräteversionIndex I02 (V02)und Software-Version1.2: Schalten und Dimmen von dimmbaren HV-LED- oder Kompaktleuchtstofflampen.

• Automatische oder manuelle Auswahl des zur Last passenden Dimmprinzips
• leerlauf-, kurzschluss- und übertemperatursicher
• Handbetätigung der Ausgänge unabhängig vom Bus (auch Baustellenbetrieb möglich)
• Montage auf DIN-Hutschiene
• Projektierung und Inbetriebnahme ab ETS3.0d Patch A oder neuere Version

Software:

• Unabhängige Ansteuerung der Dimmkanäle
• Zentrale Schaltfunktion zur Ansteuerung aller Dimmkanäle
• Verzögerung für aktiv sendende Rückmeldungen nach Busspannungswiederkehr
• Vorgabe der Lastart und Festlegung des Dimmprinzips möglich: universal (mit automatischem Einmessvorgang), elektronischer Trafo (kapazitiv / Phasenabschnittprinzip), konventioneller Trafo (induktiv / Phasenanschnittprinzip)
• Rückmeldung ?Schalten? und ?Helligkeitswert?
• Einstellung des dimmbaren Helligkeitsbereich möglich
• Dimmverhalten und Dimmkennlinien parametrierbar
• Einschaltverhalten bei relativen Dimmbefehl parametrierbar
• Soft-Einschalt- und Soft-Ausschalt-Funktion
• Meldetelegramme für Kurzschluss, Überlast und bei einem Lastausfall
• Rückmelden der angeschlossenen Lastart
• Sperrfunktion oder Zwangsstellungsfunktion für jeden Ausgang parametrierbar
• Zeitfunktionen (Ein-, Ausschaltverzögerung, Treppenlichtfunktion)
• Treppenlichtfunktion mit Vorwarnfunktion durch zeitgesteuertes Reduzieren der Beleuchtung oder Aktivierung einer Permanentbeleuchtung
• Verknüpfungsfunktion und bis zu 8 Szenen pro Dimmkanal möglich
• Betriebsstundenzähler zum Erfassen der Einschaltzeit
• Reaktionen bei Busspannungsausfall und -wiederkehr einstellbar

Technische Daten

Nennspannung:

• AC 110 V bis 230V, 50/60 Hz

Ausgänge:

• 2

Anschlussleistung

• (AC 230 V) pro Kanal:
• 20 bis 300 W Glühlampen
• 20 bis 300 W HV-Halogen
• 20 bis 300 W NV-Halogen, Gira Tronic-Trafo
• 20 bis 300 VA NV-Halogen, gewickelter Trafo
• typ. 7 bis 60 W, LED-Lampen
• typ. 7 bis 60 W, Kompaktleuchtstofflampe

Anschlussleistung

• (AC 110 V) pro Kanal:
• 20 bis 150 W Glühlampen
• 20 bis 150 W HV-Halogen
• 20 bis 150 W NV-Halogen, Gira Tronic-Trafo
• 20 bis 150 VA NV-Halogen, gewickelter Trafo
• typ. 7 bis 30 W, LED-Lampen
• typ. 7 bis 30 W, Kompaktleuchtstofflampe

Anschlüsse:

• KNX über Anschluss- und Abzweigklemme059500
• Last über Schraubklemmen bis 4mm²

Schutzart:

• IP 20

Abmessungen:

• REG Gerät mit 4 TE

Anzahl Universal-Leistungszusätze:

• Phasenabschnitt max. 10 x 500W
• Phasenanschnitt max. 5 x 250VA
• VDE-Zulassung gemäß:
• EN60669-1, EN60669-2-1, EN50428
