Produktfamilie: Ausgabe
Produkttyp: Binärausgang 4fach

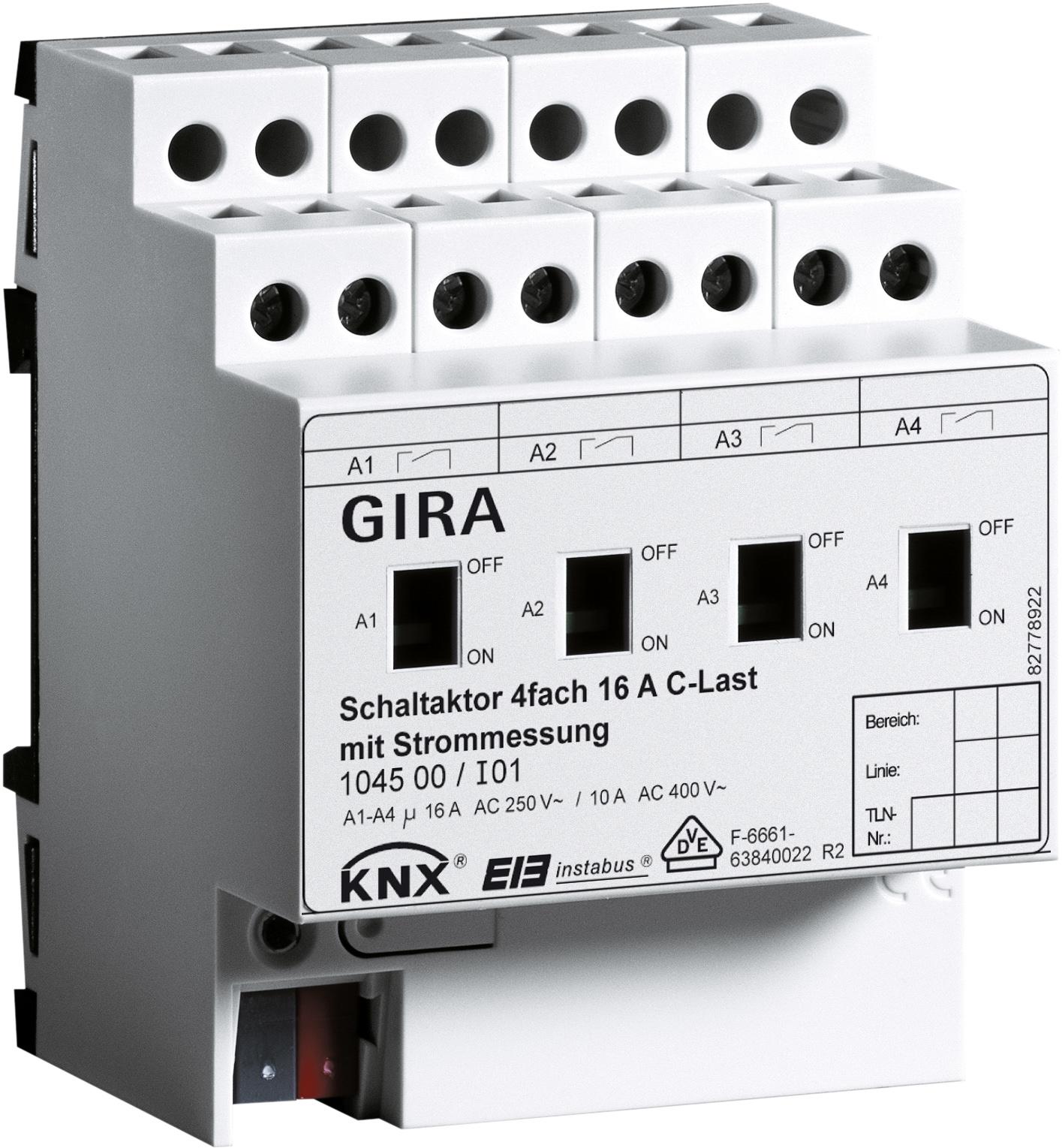

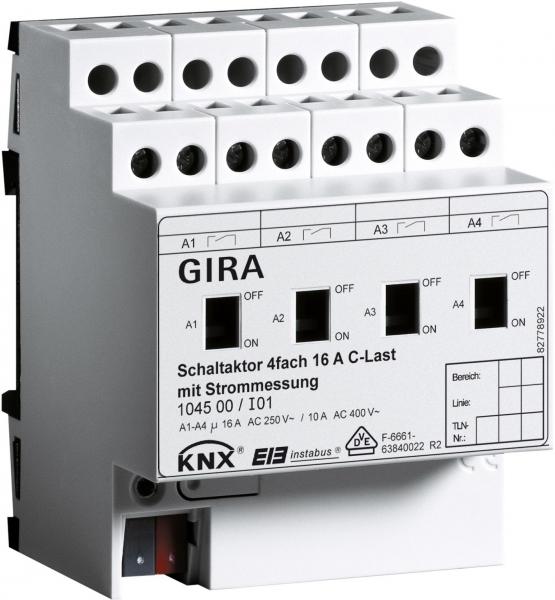

4fach REG Schaltaktor mit integrierter Busankopplung. Zum Schalten von vier unabhängig ansteuerbaren Lastgruppen. Die Schaltkontakte des Schaltaktor 4fach C-Last sind speziell für Lasten mit kapazitivem Charakter und dadurch bedingten kurzzeitigen hohen Einschaltströmen ausgelegt (siehe technische Daten). Der Schaltaktor besitzt eine integrierte Stromerkennung. Für jeden Kanal kann eine Strommessung erfolgen. Montage auf DIN-Hutschiene. Mit Handschalter zur Umschaltung des Relais (Ein/Aus) parallel bzw. ohne KNX Betrieb. Keine zusätzliche Stromversorgung. Zur Projektierung und Inbetriebnahme des Gerätes wird die ETS3.0d (oder höher) empfohlen. Anschluss mehrphasig.
Funktionen:
- Unabhängiges Schalten der 4 Ausgänge.
- Handbetätigung der Relais unabhängig vom Bus / Schaltstellungsanzeige.
- Schließer- oder Öffnerbetrieb.
- Zentrale Schaltfunktion
- Sammelrückmeldung zur Reduzierung der Buslast.
- Aktive oder passive (Objekt auslesbar) zyklische Rückmeldefunktion.
- Rückmeldungen lassen sich nach Busspannungswiederkehr verzögern.
- Logische Verknüpfungsfunktion für jeden Ausgang.
- Sperrfunktion für jeden Kanal parametrierbar. Alternativ Zwangsstellungsfunktion für jeden Ausgang.
- Zeitfunktionen (Ein-, Ausschaltverzögerung, Treppenlichtfunktion - auch mit Vorwarnfunktion).
- Einbeziehung in Lichtszenen möglich, max. 8 interne Szenen je Kanal sind parametrierbar.
- Speicherfunktion für Lichtszenen.
- Betriebsstundenzähler als Vorwärts-/Rückwärtszähler mit Grenzwertfunktion (Grenzwert über Bus veränderbar) für jeden Ausgang aktivierbar.
- Eingangsüberwachung auf zyklische Aktualisierung mit Sicherheitsstellung.
- Reaktionen bei Busspannungsausfall und -wiederkehr und nach einem ETS-Programmiervorgang für jeden Kanal einstellbar.
- Stromerkennung: Messung des Laststroms für jeden Kanal.
- Schwellwerte zur Lastüberwachung (z.B. Meldung Lastausfall).
Technische Daten
- Schaltkontakt: Relais mit 4 x potenzialfreien Schließkontakten
- Schaltvermögen AC 230 V: 16 A / AC 1 bzw. 16 A / AC 3
- SchaltvermögenAC 400 V: 10 A / AC 1 bzw. 10 A / AC 3
- Schaltvermögen DC: 16 A / 24 V
Max. Einschaltstrom:
- 600 A, 150 µs
- 300 A, 600 µs
Anschlussleistung:
- 3680 W Ohmsche Last
- 16 A, max. 200 µF Kapazitive Last AC 230V
- 3680 W Glühlampen
- 3680 W HV-Halogen
- 2000 VA NV-Halogen, gewickelter Trafo
- 2500 W NV-Halogen, Gira Tronic-Trafo
- 3680 VA Leuchtstofflampen, unkompensiert
- 3680 VA Leuchstofflampen
- Duo-Schaltung
- 2500 VA Leuchstofflampen
- parallel kompensiert
- 3680 W Quecksilberdampflampen unkompensiert
- 3680 W Quecksilberdampflampen parallel kompensiert
Stromerkennung:
- 0,25 bis 16 A sinus
- 50/60 Hz
Anschlüsse:
- KNX über Anschluss- und Abzweigklemme059500
- Last über Schraubklemmen
- 0,2 bis 4 mm² eindrähtig
- 2 x 0,2 bis 2,5 mm² eindrähtig
- 0,75 bis 4 mm² feindrähtig ohne Aderendhülse
- 0,5 bis 2,5 mm² feindrähtig mit Aderendhülse
- Abmessungen:REG Gerät mit 4 TE
- VDE-Zulassung gemäß:EN60669-1, EN60669-2-1, EN50428
