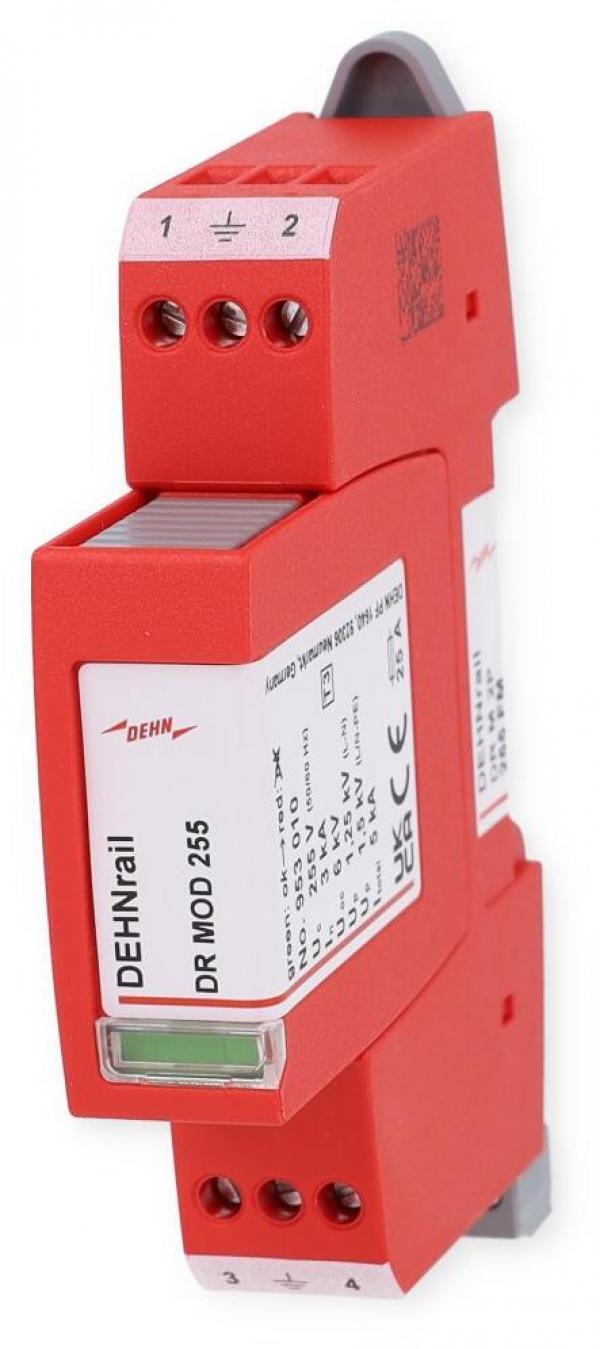

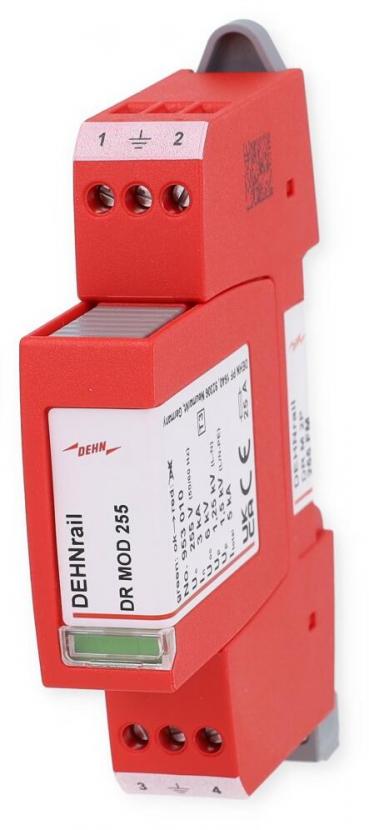

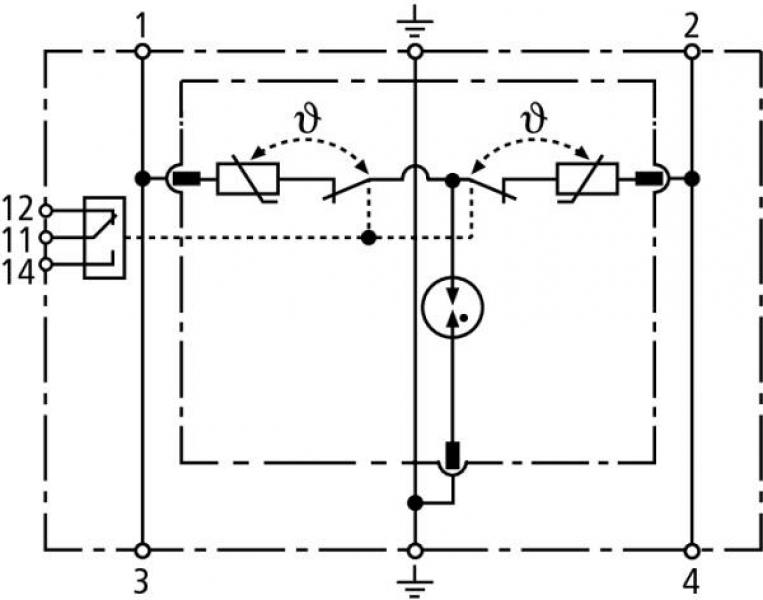

Zweipoliger Überspannungsableiter DEHNrail modular, Typ 3 nach EN 61643-11, bestehend aus Basiselement und gestecktem Schutzmodul. Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristor- / Funkenstreckenkombination. Zum Schutz der Netzversorgung von Geräten der Industrieelektronik vor transienten Überspannungen in Schaltschränken. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 1 - 2 und höher.
Produktmerkmale:
- Zweipoliger Überspannungs-Ableiter bestehend aus Basiselement und gestecktem Schutzmodul
- Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristor- / Funkenstreckenkombination
- Energetisch koordiniert innerhalb der Red/Line-Produktfamilie
- Funktions- / Defektanzeige durch grün-rote Markierung im Sichtfenster
- Schmale Bauform (Modulbauweise) nach DIN 43880
- Einfacher, werkzeugloser Schutzmodulwechsel durch Modulverriegelungssystem mit Modulentriegelungstaste
- Vibrations- und schockgeprüft nach EN 60068-2
Technische Daten:
- SPD nach EN 61643-11 / ... IEC 61643-11: Typ 3 / Class III
- Nennspannung AC (UN): 230 V (50 / 60 Hz)
- Höchste Dauerspannung AC (UC): 255 V (50 / 60 Hz)
- Höchste Dauerspannung DC (UC): 255 V
- Nennlaststrom AC (IL): 25 A
- Nennableitstoßstrom (8/20 µs) (In): 3 kA
- Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (Itotal): 5 kA
- Kombinierter Stoß (UOC) 6 kV
- Kombinierter Stoß [L+N-PE] (UOC total) 10 kV
- Schutzpegel [L-N] / [L/N-PE] (UP) ? 1250 / ? 1500 V
- Ansprechzeit [L-N] (tA) ? 25 ns
- Ansprechzeit [L/N-PE] (tA) ? 100 ns
- Max. netzseitiger Überstromschutz 25 A gG oder B 25 A
- Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 25 A gL/gG (ISCCR): 6 kAeff
- TOV-Spannung [L-N] (UT) ? Charakteristik 335 V / 5 sec. ? Festigkeit
- TOV-Spannung [L-N] (UT) ? Charakteristik 440 V / 120 min 440 V / 5 sec.
- TOV-Spannung [L/N-PE] (UT) ? Charakteristik 335 V / 120 min
- TOV-Spannung [L/N-PE] (UT) ? Charakteristik 440 V / 5 sec.
- TOV-Spannung [L+N-PE] (UT) ? Charakteristik 1200 V + UREF / 200 ms
- Betriebstemperaturbereich (TU) -40 °C ... +80 °C
- Funktions- / Defektanzeige grün / rot
- Anzahl der Ports 1
- Anschlussquerschnitt (min.) 0,5 mm2 ein- / feindrähtig
- Anschlussquerschnitt (max.) 4 mm2 ein- / 2,5 mm2
- Montage auf 35 mm Hutschiene
- Gehäusewerkstoff: Thermoplast, Farbe rot
- Einbauort: Innenraum
- Schutzart: IP 20

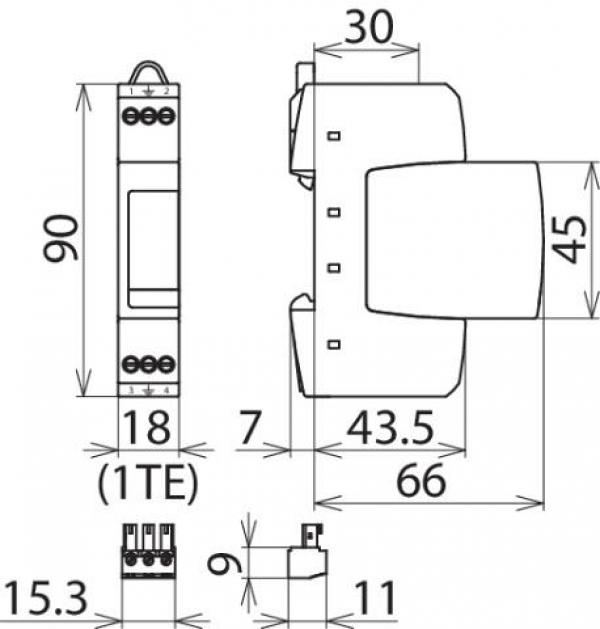

- Einbaumaße: 1 TE, DIN 43880
- Zulassungen: KEMA, VDE, UL, CSA
- FM-Kontakte / Kontaktform: Wechsler
- Schaltleistung: AC 250 V / 0,5 A
- Schaltleistung DC 250 V / 0,1 A; 125 V / 0,2 A
- Anschlussquerschnitt für FM-Klemmen: max. 1,5 mm2 ein- / feindrähtig
- Gewicht: 102g
