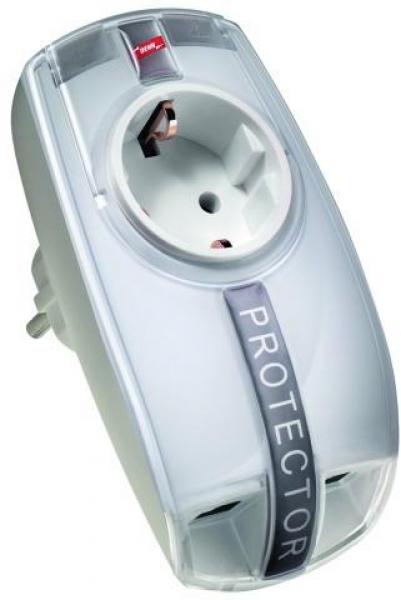

Kombinierter Überspannungsschutz für Energie- und Datenseite eines digitalen Netzabschlusses NT. Auch geeignet für Telefon- und Faxgeräte.Mit optischer Betriebs- und Defektanzeige und integrierter Kindersicherung.
Produktmerkmale:
- Kombinierter Überspannungsschutz der Energie- und Datenseite eines Endgerätes
- Schutz von
- ? TV- und SAT-Geräten ? ISDN- und Telefonanlagen ? Ethernet-Komponenten
- Optische Betriebs- und Defektanzeige
- Leichte Nachrüstung durch einfache Installation
Technische Daten:
Schutz der Datenseite:
- Höchste Dauerspannung DC (UC): 180 V
- D1 Blitzstoßstrom (10/350 µs) pro Ader (Iimp): 1 kA
- C2 Nennableitstoßstrom (8/20 µs) pro Ader (In): 2,5 kA
- Schutzpegel Ad-Ad bei In C2 (Up): ? 300 V
- Schutzpegel Ad-PE bei In C2 (Up): ? 500 V
- Schutzpegel Ad-Ad bei 1 kV/µs C3 (Up): ? 300 V
- Schutzpegel Ad-PE bei 1 kV/µs C3 (Up): ? 500 V
- Grenzfrequenz (fG): 50 MHz
- Betriebstemperaturbereich (TU): -25 °C ... +40 °C
- Schutzart: IP 20
- Anschluss Eingang / Ausgang: RJ12 Buchse / RJ12 Buchse
- Belegung: 3/4
- Erdung über: Schutzleiteranschluss
- Gehäusewerkstoff: Thermoplast, UL 94 V-2
- Farbe: reinweiß
- Prüfnormen: IEC 61643-21 / EN 61643-21
Schutz der Energieseite:
- SPD nach EN 61643-11 / IEC 61643-11: Typ 3 / Class III
- Nennspannung AC (UN): 230 V (50 / 60 Hz)
- Höchste Dauerspannung AC (UC): 255 V (50 / 60 Hz)
- Nennlaststrom AC (IL): 16 A
- Nennableitstoßstrom (8/20 µs) (In): 3 kA
- Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (Itotal): 5 kA
- Kombinierter Stoß (Uoc): 6 kV
- Kombinierter Stoß [L+N-PE] (Uoc total): 10 kV
- Schutzpegel [L-N] (Up): ? 1,25 kV
- Schutzpegel [L/N-PE] (Up): ? 1,5 kV
- Ansprechzeit [L-N] (tA): ? 25 ns
- Ansprechzeit [L/N-PE] (tA): ? 100 ns
- Max. netzseitiger Überstromschutz: B 16 A
- Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (ISCCR): 1 kAeff
- TOV-Spannung [L-N] (UT) ? Charakteristik:335 V / 5 sec. ? Festigkeit
- TOV-Spannung [L-N] (UT) ? Charakteristik: 440 V / 120 min. ? sicherer Ausfall
- TOV-Spannung [L/N-PE] (UT) ? Charakteristik: 335 V / 120 min. ? Festigkeit
- TOV-Spannung [L/N-PE] (UT) ? Charakteristik: 440 V / 5 sec. ? Festigkeit
- TOV-Spannung [L+N-PE] (UT) ? Charakteristik:1200 V + UREF / 200 ms. ? sicherer Ausfall
- Defektanzeige: rotes Licht
- Betriebsanzeige: grünes Licht
- Anzahl der Ports: 1
- Montage: Schutzkontakt-Stecksystem DIN 49440 / DIN 49441
- Prüfnormen: EN 61643-11
- Gewicht: 212g
