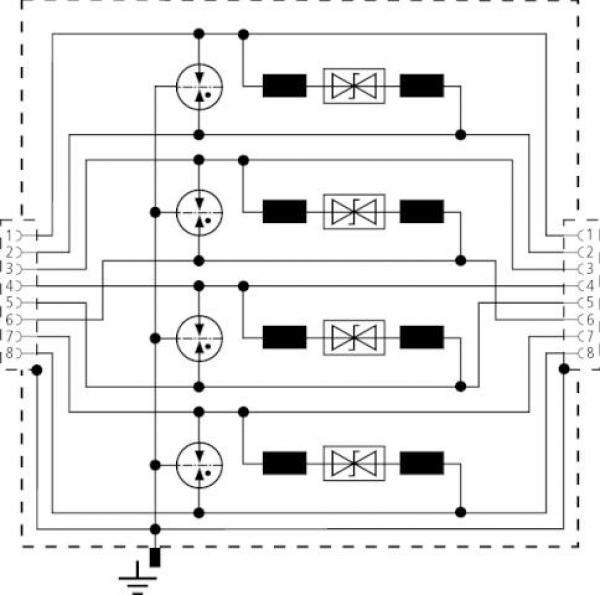

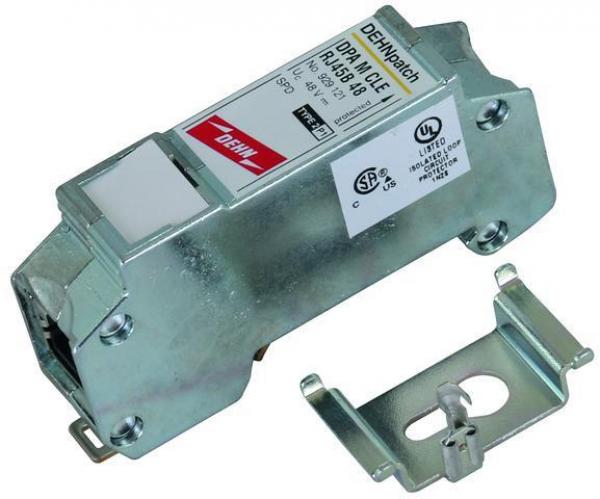

Universeller Ableiter für Industrial Ethernet, Power over Ethernet (PoE+ nach IEEE 802.3at bis 57 V) und ähnliche Anwendungen in strukturierten Verkabelungen nach Klasse E bis 250 MHz.Schutz aller Adernpaare durch leistungsfähige Gasentladungsableiter und je einer abgestimmten Filtermatrix pro Adernpaar.Voll geschirmte Adapterausführung mit Buchsen für die Hutschienenmontage. Zubehör: Erdungsbügel mit Flachsteckhülse
Produktmerkmale:
- Patchkabel mit Überspannungsschutz
- Cat. 6 nach ISO/IEC 11801
- CAT 6A im Channel nach ANSI/TIA/EIA-568
- Power over Ethernet (PoE+ nach IEEE 802.3at)
- Jederzeit nachrüstbar
Technische Daten:
- Nennspannung (UN): 48 V
- Höchste Dauerspannung DC (Uc): 48 V
- Höchste Dauerspannung AC (Uc): 34 V
- Höchste Dauerspannung DC Pa-Pa (PoE) (Uc): 57 V
- Nennstrom (IL): 1 A
- D1 Blitzstoßstrom (10/350 µs) pro Ader (Iimp): 0,5 kA
- C2 Nennableitstoßstrom (8/20 µs) Ad-Ad (In): 150 A
- C2 Nennableitstoßstrom (8/20 µs) Ad-PG (In): 2,5 kA
- C2 Nennableitstoßstrom (8/20 µs) Ad-PG gesamt (In): 10 kA
- C2 Nennableitstoßstrom (8/20 µs) Pa-Pa (PoE) (In): 150 A
- Schutzpegel Ad-Ad bei In C2 (UP): ? 180 V
- Schutzpegel Ad-PG bei In C2 (UP): ? 500 V
- Schutzpegel Pa-Pa bei In C2 (PoE) (UP): ? 600 V
- Schutzpegel Ad-Ad bei 1 kV/µs C3 (UP): ? 180 V
- Schutzpegel Ad-PG bei 1 kV/µs C3 (UP): ? 500 V
- Schutzpegel Pa-Pa bei 1 kV/µs C3 (PoE) (UP): ? 600 V
- Grenzfrequenz (fG): 250 MHz
- Einfügungsdämpfung bei 250 MHz:? 3 dB
- Kapazität Ad-Ad (C): ? 30 pF
- Kapazität Ad-PG (C): ? 25 pF
- Betriebstemperaturbereich (TU): -40 °C ... +80 °C
- Schutzart: IP 10

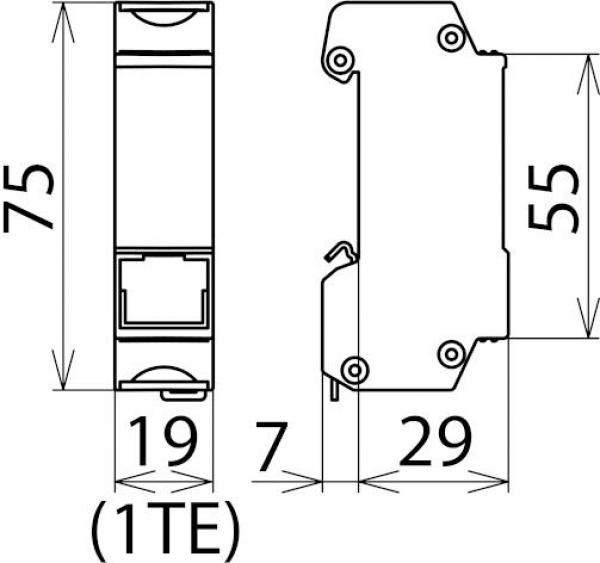

- Montage auf: 35 mm Hutschiene nach EN 60715
- Anschluss Eingang / Ausgang: RJ45-Buchse / RJ45-Buchse
- Belegung: 1/2, 3/6, 4/5, 7/8
- Erdung über: 35 mm Hutschiene nach EN 60715
- Gehäusewerkstoff: Zinkdruckguss
- Farbe: blank
- Prüfnormen: IEC 61643-21 / EN 61643-21 / UL 497B
- Zulassungen: CSA, UL, GHMT, EAC
- Zubehör: Befestigungsmaterial
- Gewicht: 123g
| Produkttyp | Schutzadaper |
| Nennspannung [V] | - |
