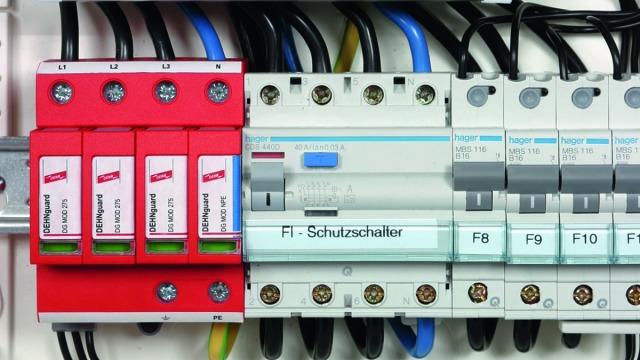

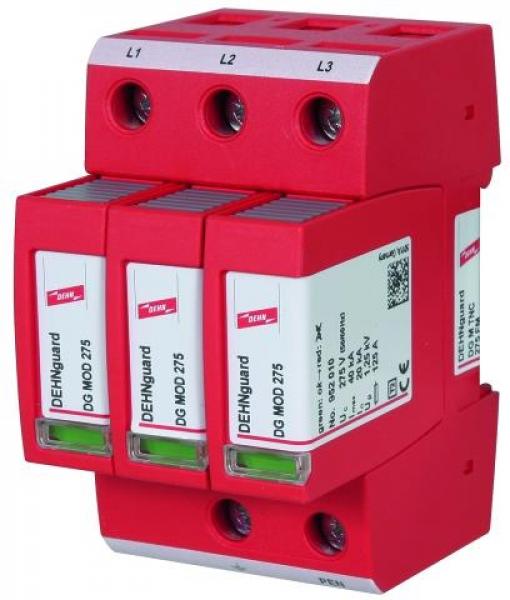

Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B- 1 und höher.
Produktmerkmale:
- Anschlussfertige Kompletteinheit bestehend aus Basisteil und gesteckten Schutzmodulen
- Energetisch koordiniert innerhalb der Red/Line-Produktfamilie
- Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristoren/Funkenstrecken
- Hohe Gerätesicherheit durch Ableiterüberwachung "Thermo-Dynamik-Control"
- Einfacher, werkzeugloser Schutzmodulwechsel durch Modulverriegelungssystem mit Modulentriegelungstaste
- Vibrations- und schockgeprüft nach EN 60068-2
- Mit Fernmeldekontakt ja
- Technische Daten:
- SPD nach EN 61643-11 / ... IEC 61643-11: Typ 2 / Class II
- Nennspannung AC (UN): 230 / 400 V (50 / 60 Hz)
- Höchste Dauerspannung AC (UC): 275 V (50 / 60 Hz)
- Nennableitstoßstrom (8/20 µs) (In): 20 kA
- Max. Ableitstoßstrom (8/20 µs) (Imax): 40 kA
- Schutzpegel (UP): ? 1,5 kV
- Schutzpegel bei 5 kA (UP): ? 1 kV
- Ansprechzeit (tA): ? 25 ns
- Max. netzseitiger Überstromschutz: 125 A gG
- Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (ISCCR): 50 kAeff
- TOV-Spannung (UT) ? Charakteristik: 335 V / 5 sec. ? Festigkeit
- TOV-Spannung (UT) ? Charakteristik: 440 V / 120 min. ? sicherer Ausfall
- Betriebstemperaturbereich (TU): -40 °C ... +80 °C
- Funktions- / Defektanzeige: grün / rot
- Anzahl der Ports: 1
- Anschlussquerschnitt (min.): 1,5 mm2 ein- / feindrähtig
- Anschlussquerschnitt (max.): 35 mm2 mehrdrähtig / 25 mm2 feindrähtig
- Montage auf: 35 mm Hutschiene nach EN 60715
- Gehäusewerkstoff: Thermoplast, Farbe rot, UL 94 V-0
- Einbauort: Innenraum
- Schutzart: IP 20

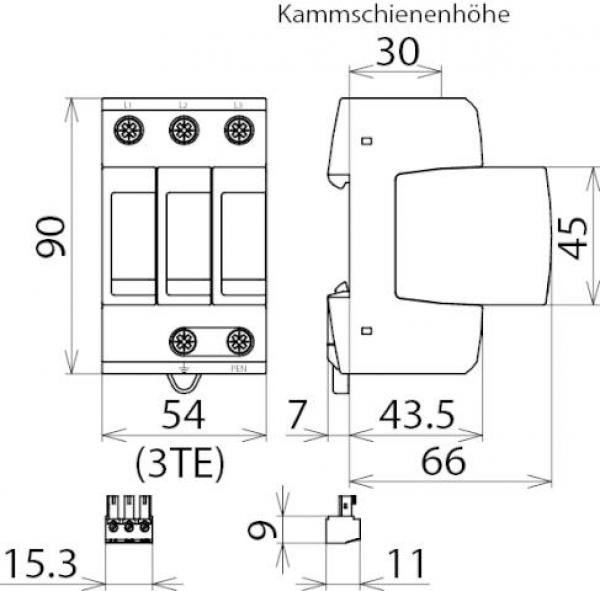

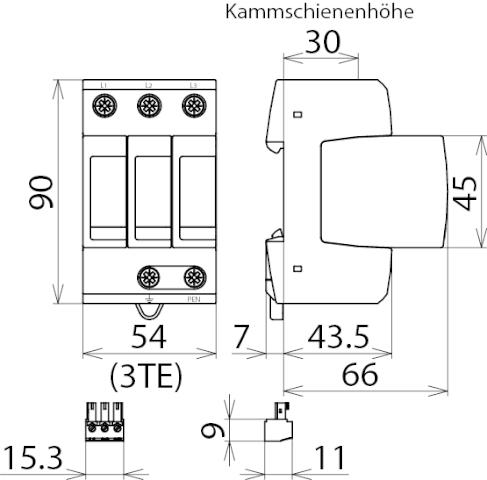

- Einbaumaße: 3 TE, DIN 43880
- Zulassungen: KEMA, VDE, UL

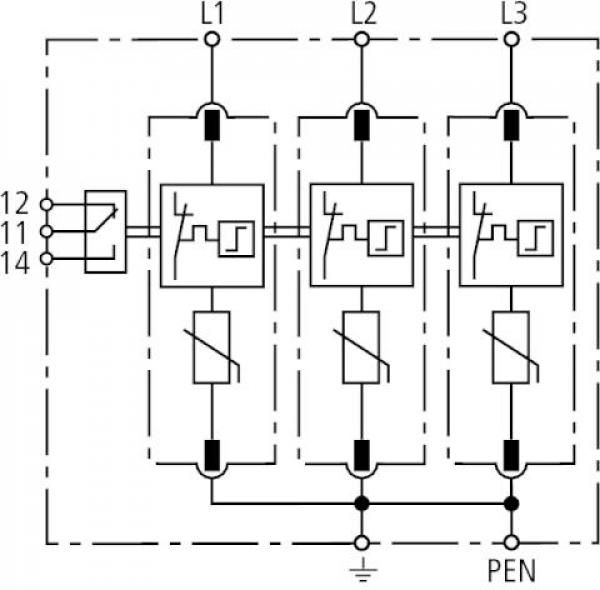

- FM-Kontakte / Kontaktform: Wechsler
- Schaltleistung AC: 250 V / 0,5 A
- Schaltleistung DC: 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5
- Anschlussquerschnitt für FM-Klemmen: max. 1,5 mm2 ein- / feindrähtig
- Gewicht: 328 g
