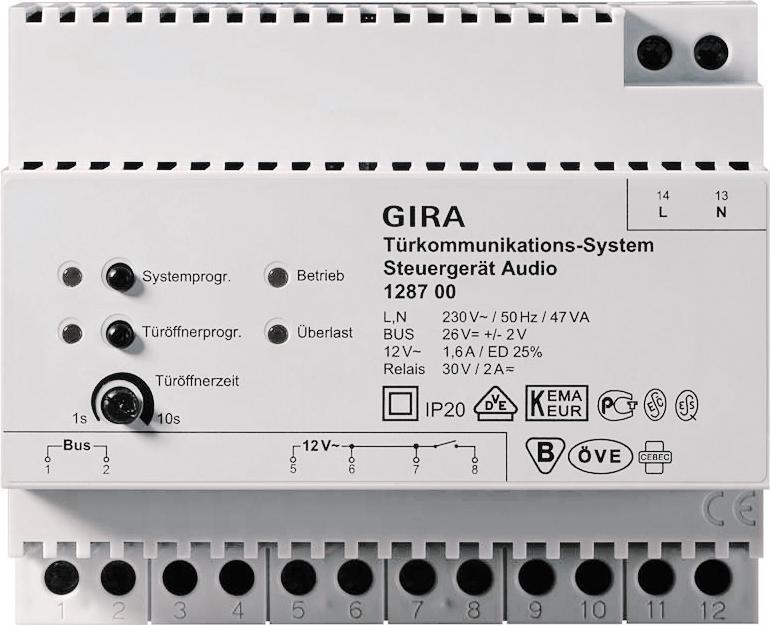

Steuergerät zur Versorgung der Audiokomponenten des Gira Türkommunikations-Busses.
Das Steuergerät Audio hat folgende Produktmerkmale:
- Versorgung des verpolungssicheren und kurzschlussfesten
- 2-Draht-Busses.
- Selbstrückstellende elektronische Kurzschluss- und Überlasterkennung der Betriebsspannungen und des Busanschlusses.
- Tasten für System- und Türöffnerprogrammierung.
- LED-Statusanzeigen für Betrieb, Überlast, Systemprogrammierung und Türöffnerprogrammierung.
- 12 V AC-Ausgang (1 - 10 s) zur Spannungsversorgung eines handelsüblichen Türöffners (Stromaufnahme max.1,6 A/ED 25 %).
- Permanenter 12 V AC-Ausgang zur Spannungsversorgung eines TKS-TK-Gateways129000.
- Relais-Ausgang zum Schalten eines Türöffners mit eigener Spannungsversorgung.
- Türöffnerschaltzeit stufenlos von 1 s bis 10 s einstellbar.
Das Steuergerät Audio ist für den Einbau in die Unterverteilung vorgesehen. Ist dies nicht möglich, handelsüblichen Aufputzverteiler verwenden.
Mit dieser Komponente ist der Aufbau von Türkommunikationsanlagen mit bis zu 70 Teilnehmern möglich
(z.B. 1 Einbaulautsprecher, 5 Erweiterungsmodule für Einbaulautsprecher, 68 Wohnungsstationen AP).
Technische Daten
- Nennspannung primär:230V AC, 50 Hz
- Nennspannung sek.:SELV 26 V DC ± 2 V
- Nennstrom sek.:160 mA Dauerlast
- 550 mA Spitzenlast (max. 5 s)
- Überlastabschaltung ab 350 mA
- Schraubklemmen:0,6 mm bis 2,5 mm²
- Ausgang Türöffner:12 V AC, 1,6 A / ED 25 %
- Relaisausgang:30 V AC/DC, 2 A
- Gesamtleitungslänge:max. 700 m
- Leitungslänge vom Steuergerät bis zum entferntesten Teilnehmer:max. 300 m bei Kabel-ø 0,8 mm
- max. 170 m bei Kabel-ø 0,6 mm
- Abmessungen:REG Gerät mit 6 TE
- Temperaturbereich:-5 °C bis +45 °C
- Schutzart:IP 20
| Produkttyp | Steuergerät |
| Produktart | Türkommunikation |
