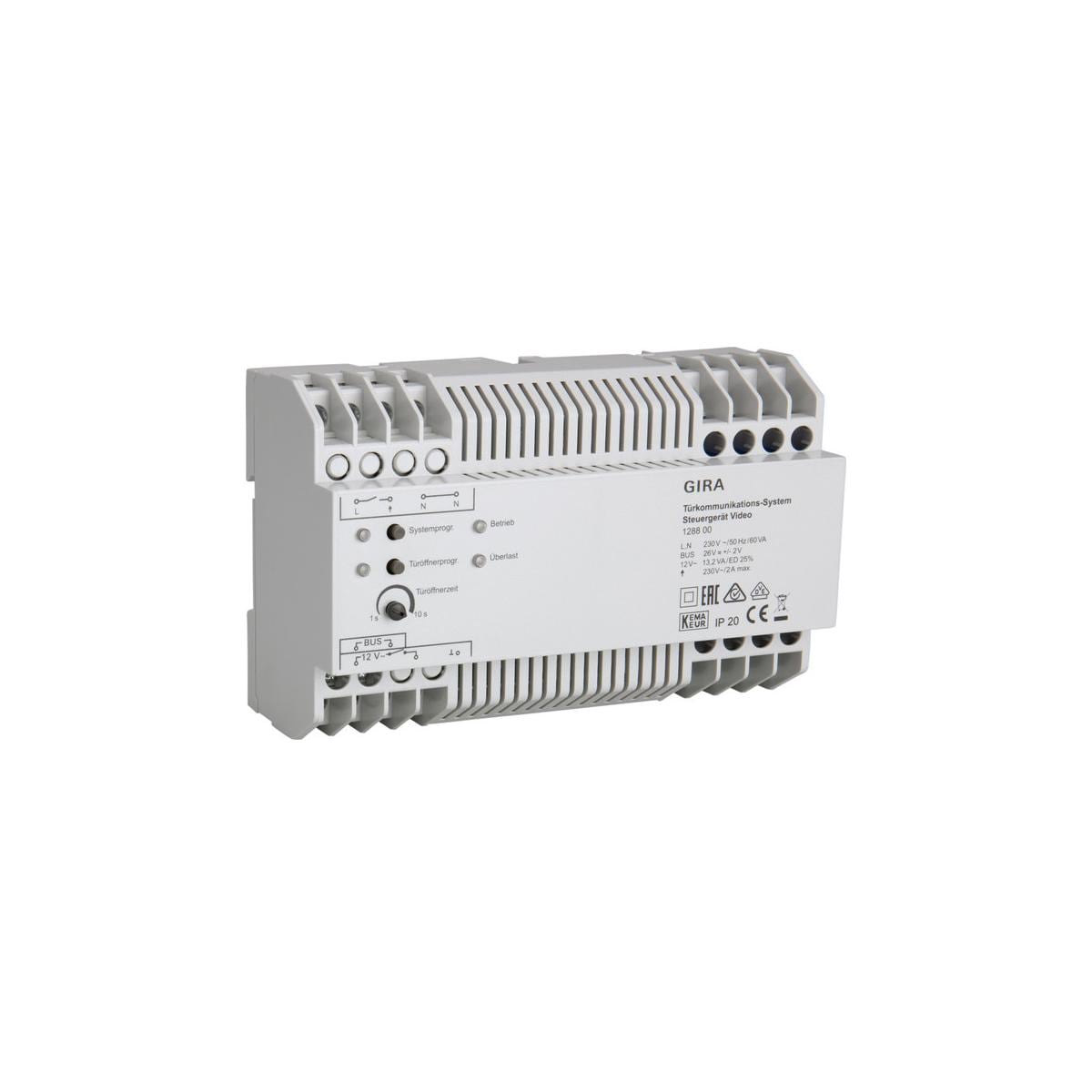

Gira 128800 Steuergerät Video

Steuergerät zur Versorgung der Audio- und Videokomponenten des Gira Türkommunikations-Busses.

Das Steuergerät Video hat folgende Produktmerkmale:

• Versorgung des verpolungssicheren und kurzschlussfesten
• 2-Draht-Busses bei Verwendung von Video-Komponenten wie Farbkamera, TFT-Farbdisplay.
• Bis zu 2 Türstationen mit Farbkamera und 28 Wohnungsstationen mit TFT-Farbdisplay können vom Steuergerät Video versorgt werden.
• Insgesamt können bis zu 15 Farbkameras vom Steuergerät Video angesteuert werden (5 Türstationen Video und 10 TKS-Kamera-Gateways), von denen zwei Türstationen mit Farbkamera vom Steuergerät Video mit Spannung versorgt werden können. Die weiteren Farbkameras müssen mit jeweils einer eigenen Zusatz-Spannungsversorgung betrieben werden.
• Selbstrückstellende elektronische Kurzschluss- und Überlasterkennung der Betriebsspannungen und des Busanschlusses.
• Tasten für System- und Türöffnerprogrammierung.
• LED-Statusanzeigen für Betrieb, Überlast, Systemprogrammierung und Türöffnerprogrammierung.
• 12 V AC-Ausgang (1 - 10 s) zur Spannungsversorgung eines handelsüblichen Türöffners (Stromaufnahme max.1,1 A/ED 25 %)
• Relais-Ausgang zum Schalten eines Türöffners mit eigener Spannungsversorgung.
• Türöffnerschaltzeit stufenlos von 1 s bis 10 s einstellbar.

Das Steuergerät Video ist für den Einbau in die Unterverteilung vorgesehen. Ist dies nicht möglich, handelsüblichen Aufputzverteiler verwenden.
Wird die Topologie der Videoverkabelung als Stichleitung ausgeführt, wird zusätzlich der Videoverteiler122600benötigt.
In Kombination mit dem TKS-TK-Gateway129000ist die Zusatz-Spannungsversorgung129600erforderlich.

Mit dem Steuergerät Video ist der Aufbau von Türkommunikationsanlagen mit bis zu 70 Audio-Teilnehmern möglich
(z.B. 1 Einbaulautsprecher, 5 Erweiterungsmodule für Einbaulautsprecher, 68 Wohnungsstationen AP).

Technische Daten

• Nennspannung primär:230V AC, 50 Hz
• Nennspannung sek.:SELV 26 V DC ± 2 V
• Nennstrom sek.:700 mA Dauerlast
• 1,15 A Spitzenlast (max. 5 s)
• Überlastabschaltung ab 900 mA
• Schraubklemmen:0,6 mm bis 2,5 mm²
• Ausgang Türöffner:12 V AC, 1,1 A / ED 25 %
• Relaisausgang:250 V AC, 2 A
• Leitungslänge von Kamera bis zum entferntesten TFT-Display:max. 150 m (ohne Videoverstärker)
• max. 300 m (mit Videoverstärker)

Gesamtleitungslänge im reinen Audiobetrieb:

• siehe Steuergerät Audio128700
• Abmessungen:REG Gerät mit 8 TE
• Temperaturbereich:-5 °C bis +45 °C
• Schutzart:IP 20
