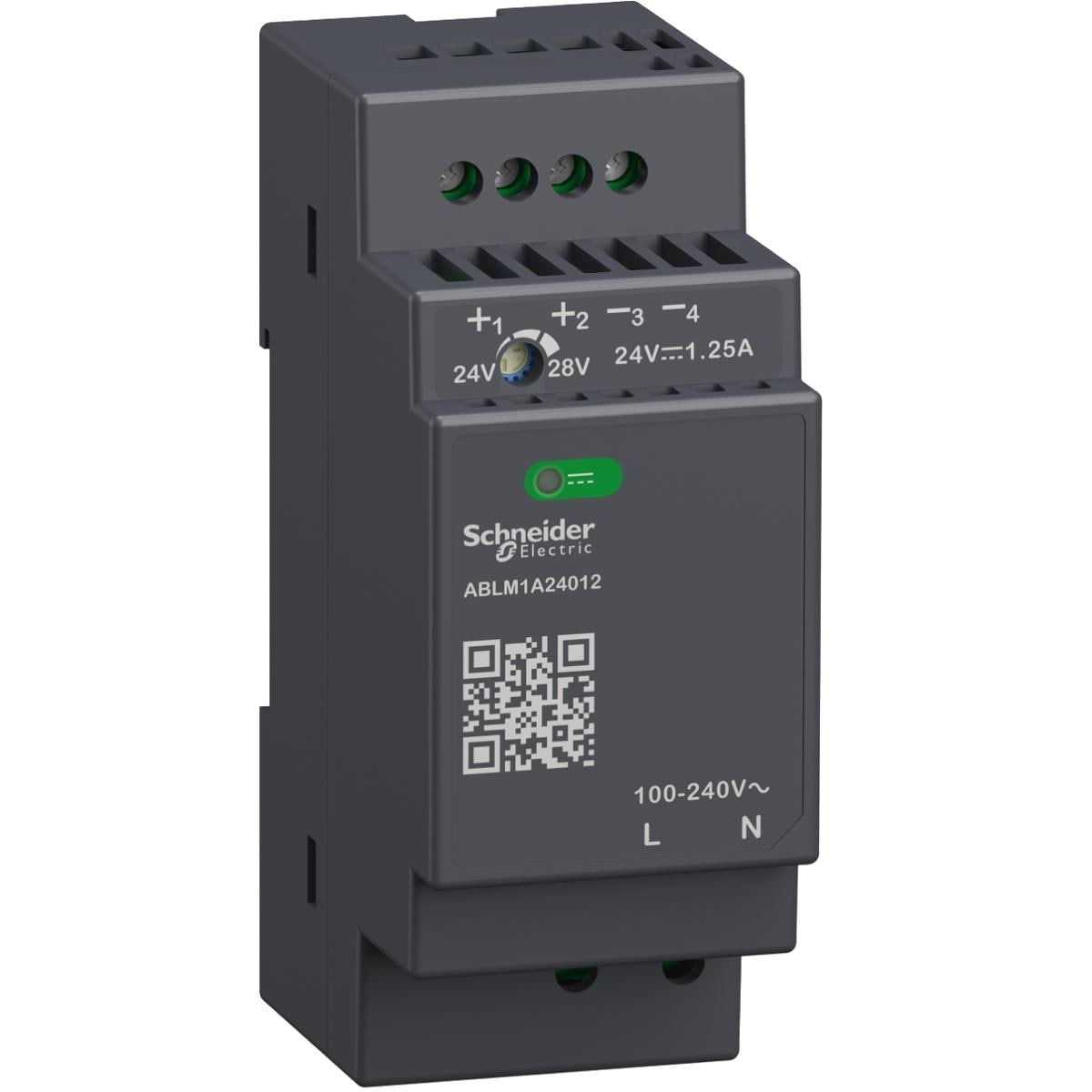

Schneider Electric ABLM1A24012 Spannungsversorgung, Modicon ABLM, Modular, getaktet, 1-phasig, 100-240V AC, 24V DC, 1,2A, 30W

Die getakteten Spannungsversorgungen der Baureihe Modicon ABLM Modular eignen sich ideal für die meisten Anwendungen in der Industrie sowie in Gewerbe- und Wohngebäuden. Die Produktfamilie ABLM besticht durch seine kompakte Bauweise und umfasst dabei Netzteile mit Ausgangsspannungen von 5V DC, 12V DC oder 24V DC. Diese 1-phasige Spannungsversorgung mit einer Nennleistung von 30W verfügt über eine Eingangsspannung von 100-240V AC und eine Ausgangsspannung von 24V DC/1,2A. Dier Eingang befindet sich dabei unten am Gerät und die Ausgänge oben. Die Montage des Kunststoffgehäuses erfolgt wahlweise per Aufrastung auf einer Hutschiene oder Aufschraubung auf einer Montageplatte. Durch einen QR-Code auf dem Gerät ist der Zugang zu weiteren Dokumentationen möglich. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz.

Technische Daten:

• Produktbereich: Modicon Spannungsversorgung
• Produkt- oder Komponententyp: Stromversorgung
• Typ der Stromversorgung: geregelter Schaltbetrieb
• Varianten-Option: Modular
• Gehäusematerial. Kunststoff
• Nominale Eingangsspannung:
  • 100 - 240 V AC Einzelphase
  • 100 - 240 V AC 2 Phasen
• Bemessungsleistung in W: 30 W
• Ausgangsspannung: 24 V DC
• Stromversorgungs-Ausgangsstrom: 1,25 A
• Input voltage limits: 90...264 V AC
• Nominale Netzfrequenz: 50?60 Hz
• Kompatibilität mit Netzsystemen:
  • TN
  • TT
  • IT
• Kriechstrom: 0,25 mA 240 V AC
• Eingangsschutztyp:
  • Integrierte Sicherung (nicht austauschbar) 3,15 A
  • External protection (recommended) 20 A Curve B
  • External protection (recommended) 20 A Curve C
  • External protection (recommended) 4 A Curve B
  • External protection (recommended) 4 A Curve C
• Einschaltstrom:
  • 25 A bei 115 V
  • 50 A bei 230 V
• 18-mm-Raster:
  • 0,48 at 115 V AC
  • 0,38 at 230 V AC
• Wirkungsgrad:
  • 87 % bei 115 V AC
  • 87 % bei 230 V AC
• Einstellung der Ausgangsspannung: 24...28 V
• Verlustleistung in W: 5 W
• Leistungsaufnahme:
  • < 0.8 A 115 V AC
  • < 0.6 A 230 V AC
• Einschaltzeit: < 2 s
• Haltezeit:
  • > 20 ms 115 V AC
  • > 60 ms 230 V AC
• Anlauf mit kapazitiven Lasten: 3000 µF
• Restwelligkeit: < 100 mV
• Mittlerer Ausfallabstand:
  • 2500000 h at 25 °C, Volllast
  • 1000000 h at 55 °C, 80 % load
• Ausgangsschutztyp:
  • Gegen Überlast und Kurzschlüsse, Schutztechnologie: automatische Rückstellung
  • Against over temperature, Schutztechnologie: manuelle Rückstellung
  • Gegen Überspannung, Schutztechnologie: manuelle Rückstellung
• Anschlüsse ? Klemmen:
  • Schraubverbindung: 0,5-1,5 mm², (AWG 20 - AWG 16) without wire end ferrule für Ein-/Ausgang
  • Schraubverbindung: 0,5-1 mm², (AWG 20 - AWG 18) Mit Aderendhülse für Ein-/Ausgang
• Line and load regulation:
  • < 0.5 % network in line
  • < 1 % network 0 to 100 % load
• LED-Statusanzeige: 1 LED (grün) Ausgangsspannung
• Tiefe: 55,6 mm
• Höhe: 91 mm
• Breite: 36 m
• Gewicht: 0,170 kg
• Ausgangskoppler:
  • seriell
  • parallel
• Montagehalterung:
  • Zylinderkopf Typ TH35-15 Schiene entspricht IEC 60715
  • Hutschiene TH35-7.5 Schiene entspricht IEC 60715
  • Doppelprofil-DIN Schiene
  • Schalttafeleinbau
• Versorgung:
  • SELV entspricht EN/IEC 60950-1
  • SELV entspricht EN/IEC 60204-1
  • SELV entspricht IEC 60364-4-41
• Spannungsfestigkeit: 3000 V AC Eingang/Ausgang
• Betriebshöhe:
  • < 2000 m overvoltage category III
  • 2.000 m - 5.000 m overvoltage category II
• Stoßfestigkeit: 100 m/s² für 11 ms
• Schutzart (IP): IP20
• Schutzart gegen Stromschlag: Klasse II without PE connection
• Verschmutzungsgrad: 2
• Vibrationsfestigkeit:
  • 3 mm (f= 2?9 Hz) entspricht IEC 60721-3-3
  • 10 m/s² (f= 9?200 Hz) entspricht IEC 60721-3-3
• Elektromagnetische Emission:
  • Leitungsgebundene Emissionen entspricht EN 61000-6-3
  • Ausgestrahlte Emissionen entspricht EN 61000-6-4
