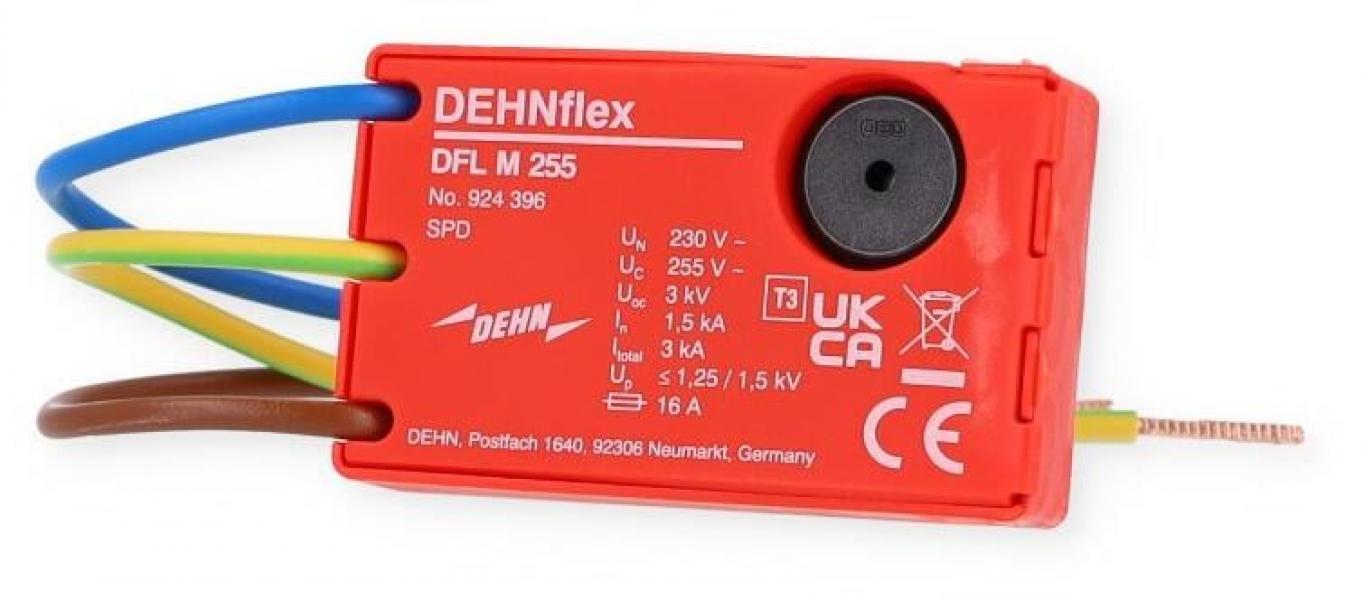

Zweipoliger Überspannungsableiter DEHNflex, Typ 3 nach EN 61643-11, mit Überwachungseinrichtung und Abtrennvorrichtung. Erhöhte Sicherheit durch verwechslungssichere Y-Schutzbeschaltung. Zum Schutz von elektronischen Geräten vor Überspannungen. Zum Einbau in Elektroinstallationssysteme, wie z. B. Unterflursysteme. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 1 - 2 und höher.
Produktmerkmale:
- Zweipoliger Überspannungsschutz mit Überwachungseinrichtung und Abtrennvorrichtung

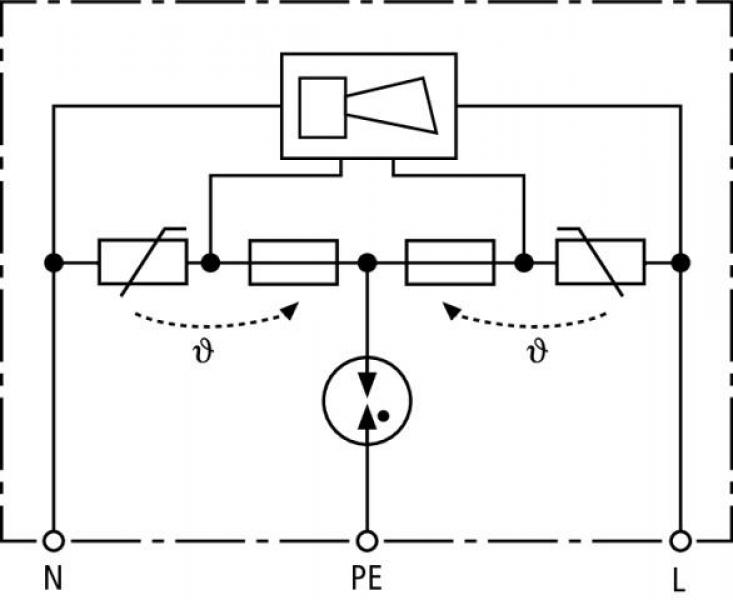

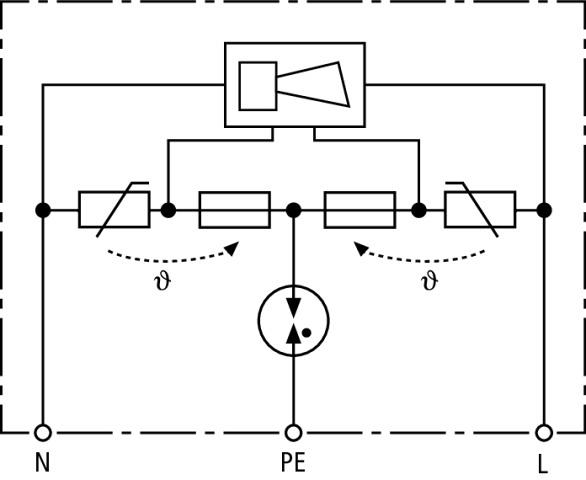

- Erhöhte Sicherheit durch verwechslungssichere Y-Schutzbeschaltung
- Akustische Defektanzeige
- Kompakte Bauform
- Zum Einsatz in Unterflursystemen, Kabelkanäle und Geräteeinbaudosen
Technische Daten:
- SPD nach EN 61643-11 / ... IEC 61643-11: Typ 3 / Class III
- Nennspannung AC (UN): 230 V (50 / 60 Hz)
- Höchste Dauerspannung AC (UC): 255 V (50 / 60 Hz)
- Nennableitstoßstrom (8/20 µs) (In): 1,5 kA
- Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (Itotal): 3 kA
- Kombinierter Stoß (UOC): 3 kV
- Kombinierter Stoß [L+N-PE] (UOC total): 6 kV
- Schutzpegel [L-N] / [L/N-PE] (UP): ? 1250 / ? 1500 V
- Ansprechzeit [L-N] (tA): ? 25 ns
- Ansprechzeit [L/N-PE] (tA): ? 100 ns
- Max. netzseitiger Überstromschutz: B 16 A
- Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (ISCCR): 1 kAeff
- TOV-Spannung [L-N] (UT) ? Charakteristik: 335 V / 5 sec. ? Festigkeit
- TOV-Spannung [L-N] (UT) ? Charakteristik: 440 V / 120 min. ? sicherer Ausfall
- TOV-Spannung [L/N-PE] (UT) ? Charakteristik: 335 V / 120 min. ? Festigkeit
- TOV-Spannung [L/N-PE] (UT) ? Charakteristik: 440 V / 5 sec. ? Festigkeit
- TOV-Spannung [L+N-PE] (UT) ? Charakteristik: 1200 V + UREF / 200 ms. ? sicherer Ausfall
- Defektanzeige: Hupe ein
- Anzahl der Ports: 1
- Betriebstemperaturbereich (TU): -25 °C ... +40 °C
- Anschlusslitzen: 1 mm2, Länge 120 mm
- Gehäusewerkstoff: Thermoplast, Farbe rot, UL 94 V-2
- Einbauort: Innenraum
- Schutzart im eingebauten Zustand: IP 20

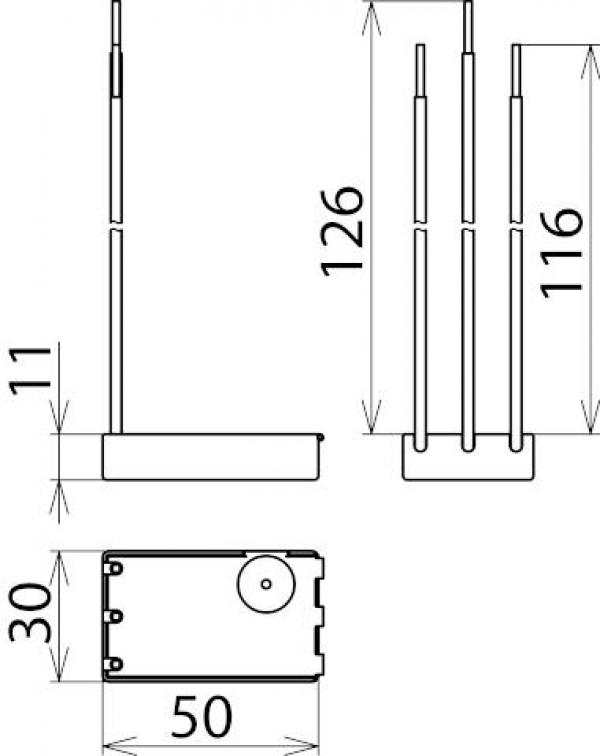

- Einbaumaße: 30 x 50 x 11 mm
- Gewicht: 32g
