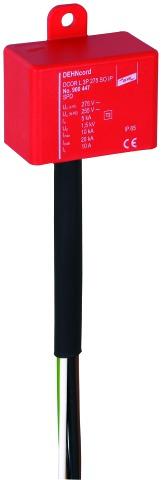

Dehn 900447 Flexibler Überspannungschutz, Typ 2

Produktmerkmale:

• Einpoliger, zweipoliger oder dreipoliger Überspannungsschutz mit Überwachungseinrichtung und Abtrennvorrichtung
• Optische Defektanzeige
• Versionen mit Abschaltfunktion des Laststromkreises im Fehlerfall und Schutz der Steuerphase
• Kompakte Bauform auch für Außenbereich

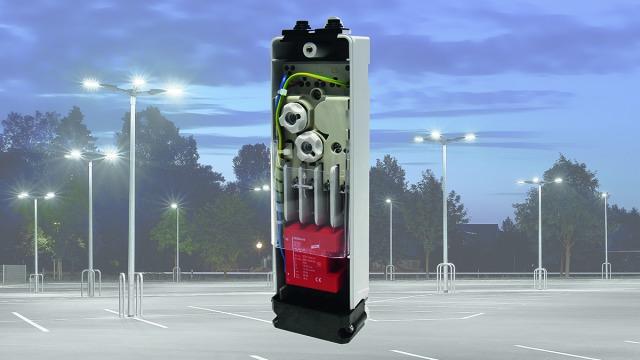

• Zum Einsatz in Kabelübergangskästen, Unterflursystemen, Kabelkanälen und Geräteeinbaudosen

Technische Daten:

• SPD nach EN 61643-11 / ... IEC 61643-11: Typ 2 / Class II
• Nennspannung AC (UN): 230 V (50 / 60 Hz)
• Höchste Dauerspannung AC [L-N] (UC): 275 V (50 / 60 Hz)
• Höchste Dauerspannung AC [N-PE] (UC): 255 V (50 / 60 Hz)
• Nennableitstoßstrom (8/20 µs) (In): 5 kA
• Max. Ableitstoßstrom (8/20 µs) (Imax): 10 kA
• Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (Itotal): 20 kA
• Schutzpegel [L-N] (UP): ? 1,5 kV
• Schutzpegel [L-N] bei 3 kA (UP): ? 1 kV
• Schutzpegel [L-N] bei 1,5 kA (UP): ? 0,85 kV
• Schutzpegel [N-PE] (UP): ? 1,5 kV
• Folgestromlöschfähigkeit [N-PE] (Ifi): 100 Aeff
• Ansprechzeit [L-N] (tA): ? 25 ns
• Ansprechzeit [L/N-PE] (tA): ? 100 ns
• Max. Laststrom AC (IL): 10 A
• Max. netzseitiger Überstromschutz: B 16 A
• Kurzschlussfestigkeit bei netzseitigem Überstromschutz (ISCCR): 1 kAeff
• Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 16 A gG (ISCCR): 6 kAeff
• TOV-Spannung [L-N] (UT) ? Charakteristik: 335 V / 5 sec. ? Festigkeit
• TOV-Spannung [L-N] (UT) ? Charakteristik: 440 V / 120 min. ? sicherer Ausfall
• TOV-Spannung [N-PE] (UT) ? Charakteristik: 1200 V / 200 ms. ? sicherer Ausfall
• Defektanzeige: rot
• Unterbrechung Laststromkreis im Fehlerfall: ja
• Anzahl der Ports: 1
• Betriebstemperaturbereich (TU): -40 °C ... +80 °C

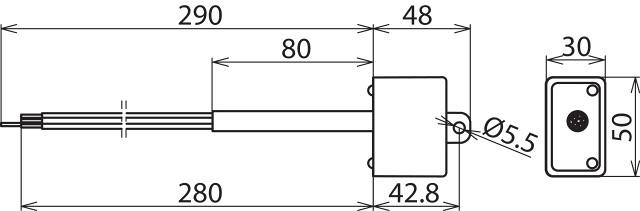

• Anschlussleitung: 1,5 mm2, Länge ca. 230 mm
• Gehäusewerkstoff: Thermoplast, Farbe rot, UL 94 V-2
• Einbauort: Innenraum
• Schutzart im eingebauten Zustand: IP 65
• Gewicht: 130g
