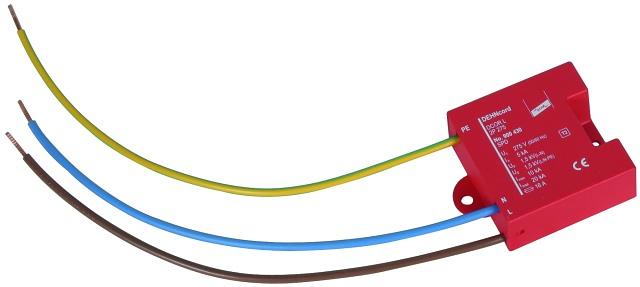

Dreipoliger Überspannungsableiter DEHNcord R, Typ 2 nach EN 61643-11, in kompakter Bauform zum Einsatz in Unterflursystemen, Kabelkanäle und Geräteeinbaudosen. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B- 1 und höher.
Produktmerkmale:

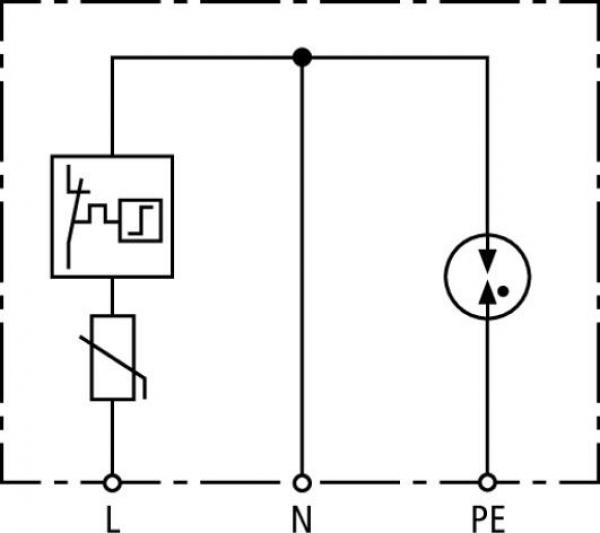

- Einpoliger, zweipoliger oder dreipoliger Überspannungsschutz mit Überwachungseinrichtung und Abtrennvorrichtung
- Optische Defektanzeige
- Versionen mit Abschaltfunktion des Laststromkreises im Fehlerfall und Schutz der Steuerphase
- Kompakte Bauform auch für Außenbereich
- Zum Einsatz in Kabelübergangskästen, Unterflursystemen, Kabelkanälen und Geräteeinbaudosen
Technische Daten:
- SPD nach EN 61643-11 / ... IEC 61643-11: Typ 2 / Class II
- Nennspannung AC (UN): 230 V (50 / 60 Hz)
- Höchste Dauerspannung AC [L-N] (UC): 275 V (50 / 60 Hz)
- Höchste Dauerspannung AC [N-PE] (UC): 255 V (50 / 60 Hz)
- Nennableitstoßstrom (8/20 µs) (In): 5 kA
- Max. Ableitstoßstrom (8/20 µs) (Imax): 10 kA
- Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (Itotal): 20 kA
- Schutzpegel [L-N] (UP): ? 1,5 kV
- Schutzpegel [L-N] bei 3 kA (UP): ? 1 kV
- Schutzpegel [L-N] bei 1,5 kA (UP): ? 0,85 kV
- Schutzpegel [N-PE] (UP): ? 1,5 kV
- Folgestromlöschfähigkeit [N-PE] (Ifi): 100 Aeff
- Ansprechzeit [L-N] (tA): ? 25 ns
- Ansprechzeit [L/N-PE] (tA): ? 100 ns
- Max. netzseitiger Überstromschutz: 25 A gG
- Kurzschlussfestigkeit bei netzseitigem Überstromschutz (ISCCR): 25 kAeff
- TOV-Spannung [L-N] (UT) ? Charakteristik: 335 V / 5 sec. ? Festigkeit
- TOV-Spannung [L-N] (UT) ? Charakteristik: 440 V / 120 min. ? sicherer Ausfall
- TOV-Spannung [N-PE] (UT) ? Charakteristik: 1200 V / 200 ms. ? Festigkeit
- Funktions- / Defektanzeige: grün / rot
- Anzahl der Ports: 1
- Betriebstemperaturbereich (TU): -40 °C ... +80 °C

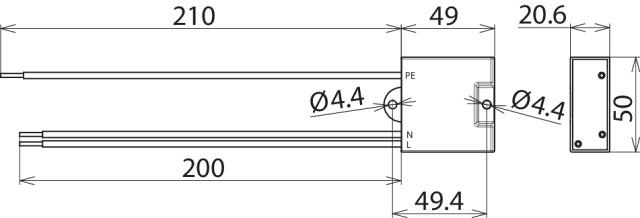

- Anschlusslitzen: 1,5 mm2, Länge 200 mm
- Gehäusewerkstoff: Thermoplast, Farbe rot, UL 94 V-2
- Einbauort: Innenraum
- Schutzart im eingebauten Zustand: IP 20
- Zulassungen: KEMA
- Gewicht: 59 g
