Produktfamilie: Jalousie
Produkttyp: Jalousien

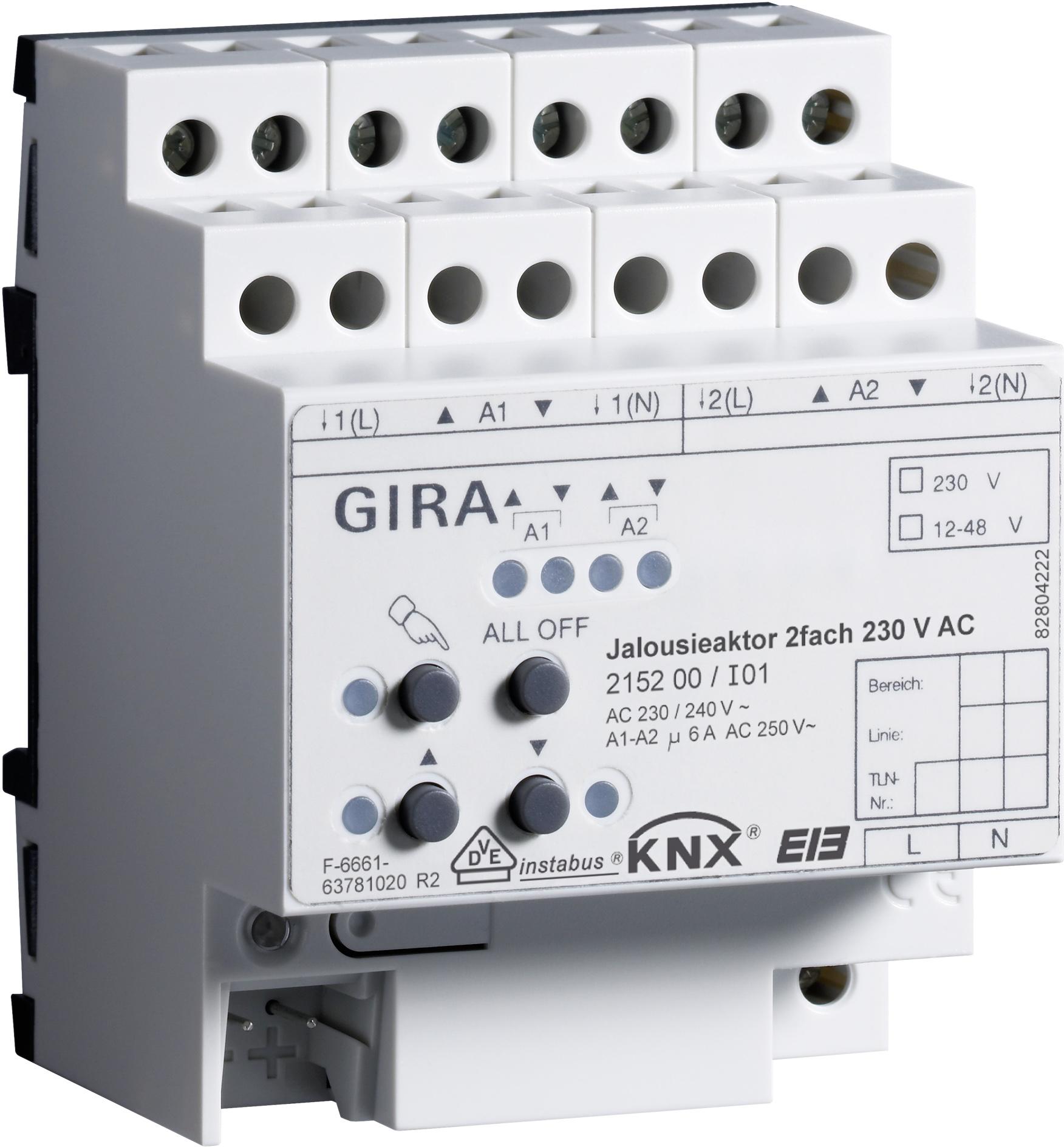

Jalousieaktor mit Handbetätigung und Statusanzeige für jeden Ausgang. Zum Ansteuern von elektrisch betriebene Jalousien, Rollläden, Markisen, Lüftungsklappen oder ähnliche Behänge für Netzspannung 230VAC.
Zur Projektierung und Inbetriebnahme des Gerätes wird die ETS3.0d (oder höher) empfohlen. Jalousieaktor mit integrierter Busankopplung. Montage auf DIN-Hutschiene. Anschluss verschiedener Außenleiter. Funktionen:
Unabhängige Ansteuerung der 2 Jalousieausgänge.
Automatische Behang Fahrzeiterkennung bei 230VAC-Antrieben mit mechanischen Endlagenschaltern.
Behangposition direkt ansteuerbar.
Lamellenstellung direkt ansteuerbar.
Verhalten bei Busspannungsausfall und -wiederkehr einstellbar.
Separat parametrierbare Fahrzeiten mit Fahrzeitverlängerung für Fahrten in die obere Endlage.
Zentrale Ansteuerung aller Jalousieausgänge möglich.
Rückmeldung der Behangposition oder der Lamellenposition. Aktive oder passive (Objekt auslesbar) zyklische Rückmeldefunktionen.
Rückmeldungen lassen sich nach Busspannungswiederkehr verzögern.
Zuordnungen auf bis zu 5 verschiedene Sicherheitsfunktionen (3 Windalarme, 1 Regenalarm, 1 Frostalarm), wahlweise mit zyklischer Überwachung.
Zwangsstellungsfunktion für jeden Jalousieausgang realisierbar.
Einbeziehung in Szenen möglich, max. 8 interne Szenen je Kanal sind parametrierbar.
Speicherfunktion für Lichtszenen.
Sonnenschutzfunktion mit festen und variablen Behang- oder Lamellenpositionen aktivierbar.
Erweiterte Sonnenschutz mit umfangreichen Steuerfunktionen.
Einbindung in Temperatur-Management des Gebäudes möglich.
Sperren einzelner Ausgänge per Hand oder Bus.
Technische Daten
Betriebsspannung:
AC 230V, 50/60 Hz
Schaltspannung AC:
AC 230V, 50/60 Hz
Schaltvermögen
AC 230 V:
6 A / AC1
Anschlüsse:
KNX über Anschluss- und Abzweigklemme059500
Last über Schraubklemmen
0,5 bis 4 mm² ein-/feindrähtig ohne Aderendhülse
0,5 bis 2,5 mm² feindrähtig mit Aderendhülse
Abmessungen:
REG Gerät mit 4 TE
