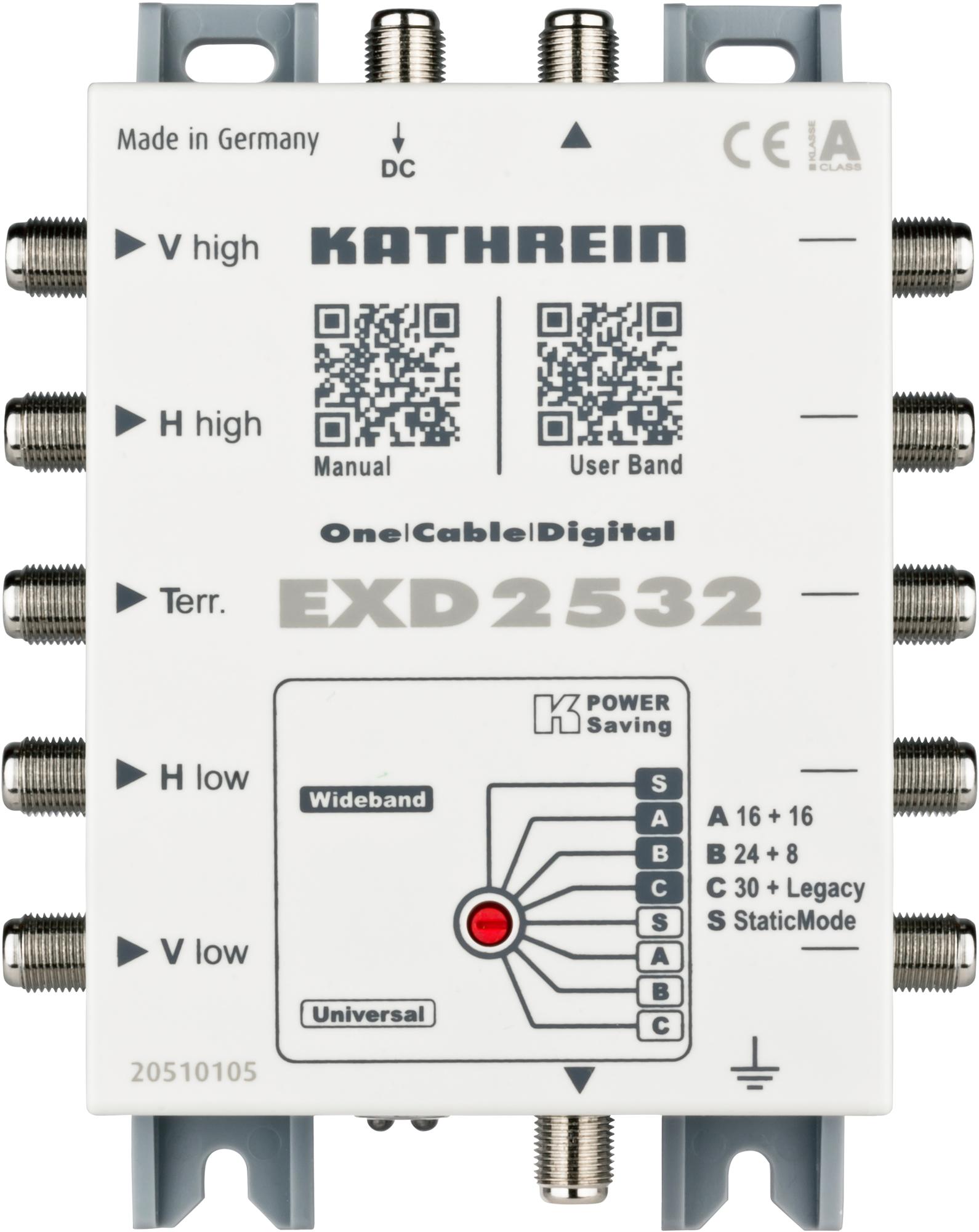

Highlight: Vier verschiedene Einstellmodi
A 2 x 16 Userbänder: An beiden Ausgängen stehen je 16 Userbänder zur Verfügung
B 1 x 24 Userbänder und 1 x 8 Userbänder: Am oberen Ausgang stehen acht, am unteren Ausgang 24 Userbänder zur Verfügung
C 1 x 30 Userbänder und Legacy: Am unteren Anschluss stehen 30 Userbänder zur Verfügung, der obere Anschluss ist Legacy (14/18 V ? 0/22 kHz), für Receiver ohne Einkabelstandard
S (Static Mode): Hier werden 27 Transponder auf feste Ausgangsfrequenzen umgesetzt. Es kann eine beliebige Anzahl von Empfängern angeschlossen werden
Merkmale:
- Einkabel-Multischalter zweiter Generation ? Digital-Channel-Stacking-Switch (dCSS) mit neuester Full-Band-Capture-Technology
- Kaskadierbarer Twin-Multischalter. Für beide Ausgänge sind verschiedene Konfigurationen/Anzahl der Userbänder mittels Drehschalter wählbar
- 32 Userbänder auf zwei Ausgängen für maximale Betriebssicherheit und schlanke Verteilung
- Max. 30 Userbänder auf einem Ausgang, Legacy-Funktion auf dem zweiten Ausgang
- Static Mode: 27 Transponder mit Programmen vorbelegt, Betrieb ohne DiSEqC? möglich
- Einkabel-Befehlssatz EN 50494 und der neue, erweiterte Befehlssatz EN 50607 (SCD 2), werden unterstützt
- Die integrierte AGC (Automatic Gain Control) sorgt für einen konstanten Ausgangspegel der Sat-ZF-Signale und für mehr Reserve in der Verteilung
- Multi-Tunergeräte, z. B. UFS 926, können mit einer Vielzahl von Userbändern auf einer Niederführung versorgt werden
- PIN-Code: Schutz der Teilnehmerfrequenz vor Zugriff eines anderen Teilnehmers. Eine wohnungsübergreifende Installation ist dadurch möglich
- Es können bis zu acht Multischalter kaskadiert werden
- Durch das Stromsparkonzept verbraucht der Multischalter keinen Strom aus dem NCF 18, wenn kein Receiver eingeschaltet ist
- LED als Installationshilfe und zur Fehlersuche
- QR-Code für Userbänder und Gebrauchsanleitung
- Für die Innenmontage
Technische Daten:
- Teilnehmeranschlüsse: Bis zu 32
- Eingänge: 1 x terrestrisch/4 x Sat-ZF
- Frequenzbereich MHz: 5-862/300-2350
- Anschlussdämpfung (terrestrisch): dB 11/-
- Durchgangsdämpfung dB: 3/1,5
- Ausgangspegel Sat (AGC) dBµV: 94
- Entkopplung horiz./vert. dB:-/30
- Entkopplung Stamm dB: -/40
- Eingangspegel Sat dBµV: 60-90
- Teilnehmer-Frequenz/Userband: MHz Frequenzzuordnung der verschiedenen UBs in den Modi A,B und C siehe Anwendungshinweis
- Zulässige Versorgungsspannung am Teilnehmer-Ausgang V: 12-14
- Max. Stromaufnahme über den Teilnehmeranschluss mA Mit Netzteil: 20, ohne Netzteil: 450
- Max. zulässiger Fernspeisestrom pro Stamm mA: 1000
- Schutzklasse/Schutzart -/IP: 30
- Zulässige Umgebungstemperatur: °C -20 bis +55
- Anschlüsse: F-Connectoren
- Abmessungen mm: 111,5 x 148 x 44
- Verpackungs-Einheit/Gewicht St./kg: 1 (10)/0,4
| Anzahl Eingänge | 5 |
| Anzahl Teilnehmer | 32 |
