Highlight: Vier verschiedene Einstellmodi
A 2 x 16 Userbänder: An beiden Ausgängen stehen je 16 Userbänder zur Verfügung.
B 1 x 24 Userbänder und 1 x 8 Userbänder: Am oberen Ausgang stehen acht, am unteren Ausgang 24 Userbänder zur Verfügung.
C 1 x 30 Userbänder und Legacy: Am unteren Anschluss stehen 30 Userbänder zur Verfügung, der obere Anschluss ist Legacy (14/18 V ? 0/22 kHz), für Receiver ohne Einkabelstandard.
S (Static Mode): Hier werden 27 Transponder auf feste Ausgangsfrequenzen umgesetzt. Es kann eine beliebige Anzahl von Empfängern angeschlossen werden.
Merkmale:
- Einkabel-Multischalter zweiter Generation ? Digital-Channel-Stacking-Switch (dCSS) mit neuester Full-Band-Capture-Technology
- Kaskadierbarer Twin-Multischalter. Für beide Ausgänge sind verschiedene Konfigurationen/Anzahl der Userbänder mittels Drehschalter wählbar
- 32 Userbänder auf zwei Ausgängen für maximale Betriebssicherheit und schlanke Verteilung
- Max. 30 Userbänder auf einem Ausgang, Legacy-Funktion auf dem zweiten Ausgang
- Static Mode: 27 Transponder mit Programmen vorbelegt, Betrieb ohne DiSEqC? möglich
- Einkabel-Befehlssatz EN 50494 und der neue, erweiterte Befehlssatz EN 50607 (SCD 2), werden unterstützt
- Die integrierte AGC (Automatic Gain Control) sorgt für einen konstanten Ausgangspegel der Sat-ZF-Signale und für mehr Reserve in der Verteilung
- Multi-Tunergeräte, z. B. UFS 926, können mit einer Vielzahl von Userbändern auf einer Niederführung versorgt werden
- PIN-Code: Schutz der Teilnehmerfrequenz vor Zugriff eines anderen Teilnehmers. Eine wohnungsübergreifende Installation ist dadurch möglich
- Es können bis zu acht Multischalter kaskadiert werden
- Durch das Stromsparkonzept verbraucht der Multischalter keinen Strom aus dem NCF 18, wenn kein Receiver eingeschaltet ist
- LED als Installationshilfe und zur Fehlersuche
- QR-Code für Userbänder und Gebrauchsanleitung
- Für die Innenmontage

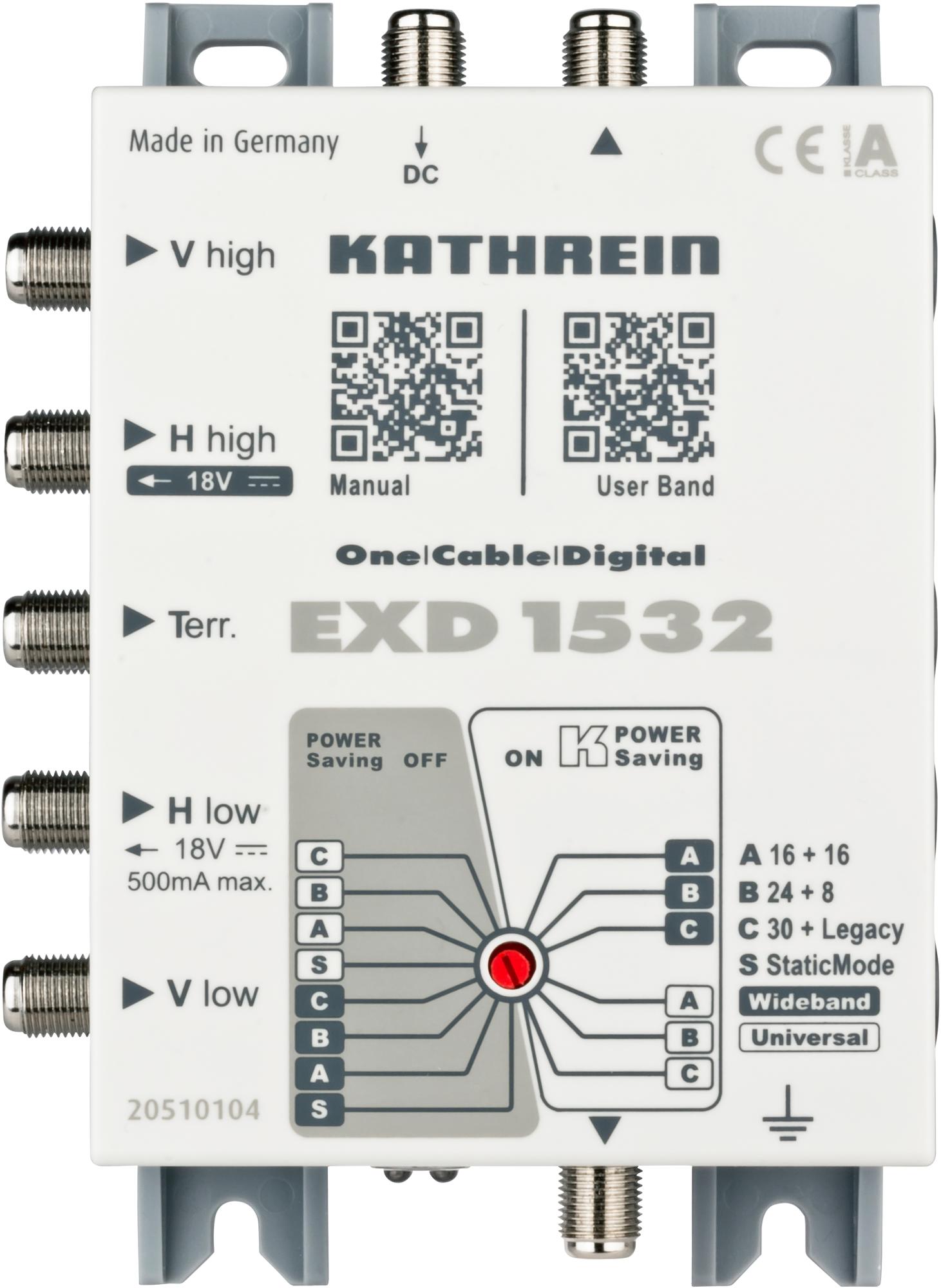

EXD 1532:
- Konfigurierbarer Einkabel-Multischalter für bis zu 32 Userbänder, Static Mode und externem Netzteil für die LNB-Versorgung
- "Kathrein-Power-Saving" mit Drehschalter wähl- und abschaltbar
NCF 18:
- Hocheffizientes, kurzschlussfestes Schaltnetzteil gemäß ERP-Richtlinie
EXD 2532:
- Konfigurierbarer Durchgangs-Multischalter zur Anlagenerweiterung um zwei Einkabel-Anschlüsse für bis zu 32 Userbänder oder Static Mode
- Kathrein-Power-Saving: Sobald kein Receiver mehr aktiv ist, erfolgt eine Signalisierung an den End-Multischalter über den Stamm vertikal low, der dann die LNB-Spannungsversorgung abschaltet
- Optionale Versorgung mit NCF 18 möglich
Technische Daten:
- Teilnehmeranschlüsse: Bis zu 32
- Eingänge: 1 x terrestrisch/4 x Sat-ZF
- Frequenzbereich MHz: 5-862/300-2350
- Anschlussdämpfung (terrestrisch): dB 11/-
- Ausgangspegel Sat (AGC) dBµV: 94
- Entkopplung horiz./vert. dB: -/30
- Eingangspegel Sat dBµV: 60-90
- Teilnehmer-Frequenz/Userband: MHz Frequenzzuordnung der verschiedenen UBs in den Modi A,B und C siehe Anwendungshinweis
- Zulässige Versorgungsspannung am Teilnehmer-Ausgang V: 12-14
- Max. Stromaufnahme über den Teilnehmeranschluss mA: 20
- Eingangsnennspannung V: 230 (47-63 Hz)
- Zulässiger Eingangsspannungsbereich V: 207-253
- Eingangsnennleistung bei 0-/150-/500-mA-Last) W: 5,4/8,7/15,5
- Spannung sekundär (Eingang "horiz. low") V: 18
- Max. zulässiger Fernspeisestrom (Eingang "horiz. low") mA: 500 (2 x 250 bei Wideband)
- Schutzklasse/Schutzart II (schutzisoliert)/IP 30
- Zulässige Umgebungstemperatur °C -20 bis +55
- Anschlüsse F-Connectoren
- Abmessungen mm 102,8 x 148 x 44
- Verpackungs-Einheit/Gewicht St./kg 1 (10)/0,51
| Anzahl Eingänge | 5 |
| Anzahl Teilnehmer | 32 |
