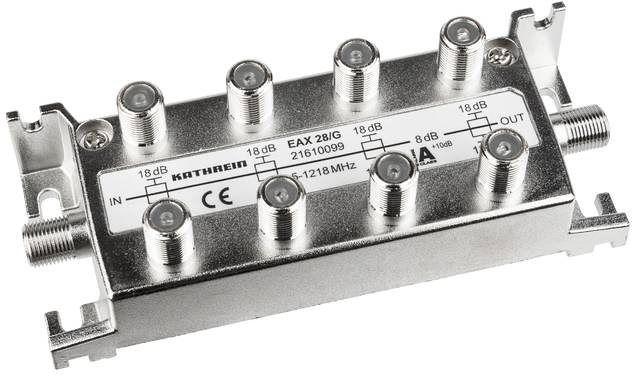

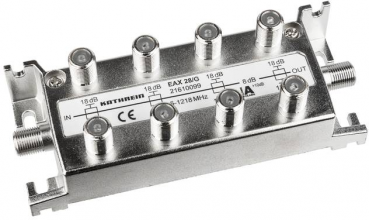

Kathrein EAX 28/G Abzweiger, 8-fach, F-Buchse (21610099)

Abzweiger 4fach

• 18 dB
• A (+10dB)
• Anschluss F-Buchse
• Trennkondensator an Ein- und Ausgängen
• Anschluss für Potentialausgleich
• Für Innenmontage

Technische Details:

• Impedanz: 75 ?
• Frequenzbereich: 5?1218 MHz (d. h. rückweg- und UHF-tauglich)
• Erfüllt: EN 60728-11 und EN 50083-2
• Klasse A (+10 dB) in Anlehnung an DIN 50083-2
• Vodafone-/KDG-Freigabe
• Abmessungen mm 118 x 44 x 36
• Verpackungseinheit/Gewicht kg: 0,2

Abzweigdämpfung typ. (4fach - 1 & 2/2 & 3):

• 5?1006 MHz: 17,5
• 1006?1218 MHz dB 18

Durchgangsdämpfung typ.:

• 5?862 MHz dB: 7,0
• 862?1006 MHz dB: 7,2
• 1006?1218 MHz dB: 8,0

Richtdämpfung:

• 5?10 MHz dB: ? 26
• 10?470 MHz dB: ? 30
• 470?950 MHz dB: ? 26
• 950?1218 MHz dB: ? 22

Entkopplung:

• 5?862 MHz dB: ? 32
• 862?950 MHz dB: ? 30
• 950?1218 MHz dB: ? 20

Rückflussdämpfung:

• 5?94 MHz dB: ? 18,0
• 94?188 MHz dB: ? 16,5
• 188?376 MHz dB: ? 15,0
• 376?752 MHz dB: ? 13,5
• 752?1218 MHz dB: ? 12,0

Hinweis:

Nicht belegte Ausgänge müssen bei Rückweganwendung mit Widerständen 75 Ohm(EMK 03 ) abgeschlossen werden um Störeinstahlungen zu vermeiden.
