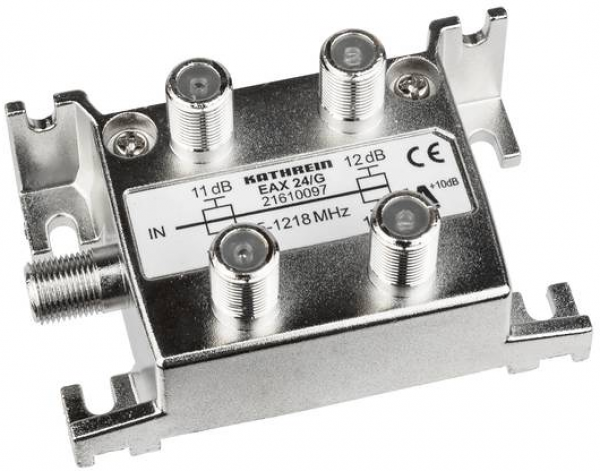

Abzweiger 4fach
- 11/12 dB
- 5-1218 MHz
- A (+10dB)
- Anschluss F-Buchse
- Trennkondensator an Ein- und Ausgängen
- Anschluss für Potentialausgleich
- Für Innenmontage
Technische Details:
- Impedanz: 75 ?
- Frequenzbereich: 5?1218 MHz (d. h. rückweg- und UHF-tauglich)
- Trennkondensatoren an Ein- und Ausgängen
- Nicht belegte Abzweigausgänge müssen in Anlagen mit Rückwegnutzung mit Abschluss-Widerständen EMK 03 abgeschlossen werden
- Erfüllt: EN 60728-11 und EN 50083-2
- Anschlüsse: F-Connectoren
- Für die Innenmontage
- Klasse A (+10 dB) in Anlehnung an DIN 50083-2
- Vodafone-/KDG-Freigabe
- Abmessungen mm 74 x 44 x 36
- Verpackungseinheit/Gewicht kg: 0,125
Abzweigdämpfung typ. (4fach - 1 & 2/2 & 3):
- 5?1006 MHz: 11
- 1006?1218 MHz dB 12
Entkopplung:
- 5?862 MHz dB: ? 32
- 862?950 MHz dB: ? 30
- 950?1218 MHz dB: ? 20
Rückflussdämpfung:
- 5?94 MHz dB: ? 18,0
- 94?188 MHz dB: ? 16,5
- 188?376 MHz dB: ? 15,0
- 376?752 MHz dB: ? 13,5
- 752?1218 MHz dB: ? 12,0
Hinweis:
Nicht belegte Ausgänge müssen bei Rückweganwendung mit Widerständen 75 Ohm(EMK 03 ) abgeschlossen werden um Störeinstahlungen zu vermeiden
