Produktmerkmale:

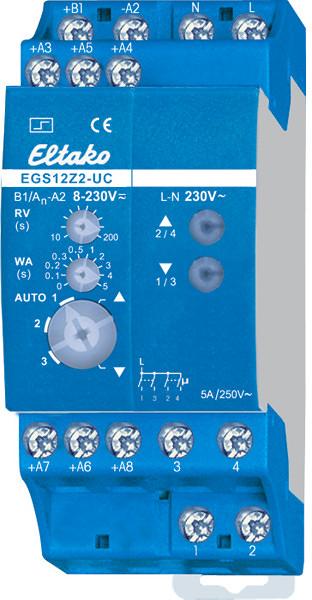

Aktor UC. Stromstoß-Gruppenschalter für Zentralsteuerung für zwei 230V-Motoren. Stand-by-Verlust nur 0,05 - 0,9 Watt. Die Steuerspannung an den Klemmen A3 bis A8 muss das gleiche Potenzial haben. Dieser Stromstoß-Gruppenschalter setzt die Befehle der Sensorrelais oder von Schaltern und Tastern um und schaltet je nach Einstellung der Drehschalter auf der Frontseite zwei 230V-Motoren. 1/2 = Motor 1, 3/4 = Motor 2. Die Funktionsweise entspricht völlig dem Stromstoß-Gruppenschalter EGS12Z-UC, in welchem ein Motor-Trennrelais MTR12-UC integriert ist.
Technische Daten:
- Montageart DIN-Schiene
- Funktion elektronisch Gruppenschalter
- Einbautiefe 58 mm
- Breite in Teilungseinheiten 2
- Steuerspannung 1 8 V
- Steuerspannung 2 - V
- Steuerspannungsart 1 AC/DC
- Frequenz der Steuerspannung 1 50 Hz
- Frequenz der Steuerspannung 2 - Hz
- Spannungsart der Versorgungsspannung AC/DC
- Versorgungsspannung 8 V
- Max. Schaltstrom (cos phi = 0,6) 2 A
- Max. Glühlampenlast - W
- Max. Leuchtstofflampenlast - VA
- Max. Leuchtstofflampenlast (Duo-Schaltung) - VA
- Max. Leuchtstofflampenlast (parallel kompensiert) - VA
- Handbedienung möglich ja
- Bemessungsschaltstrom 5 A
- Anzahl der Kontakte als Schließer 4
