Produktmerkmale:

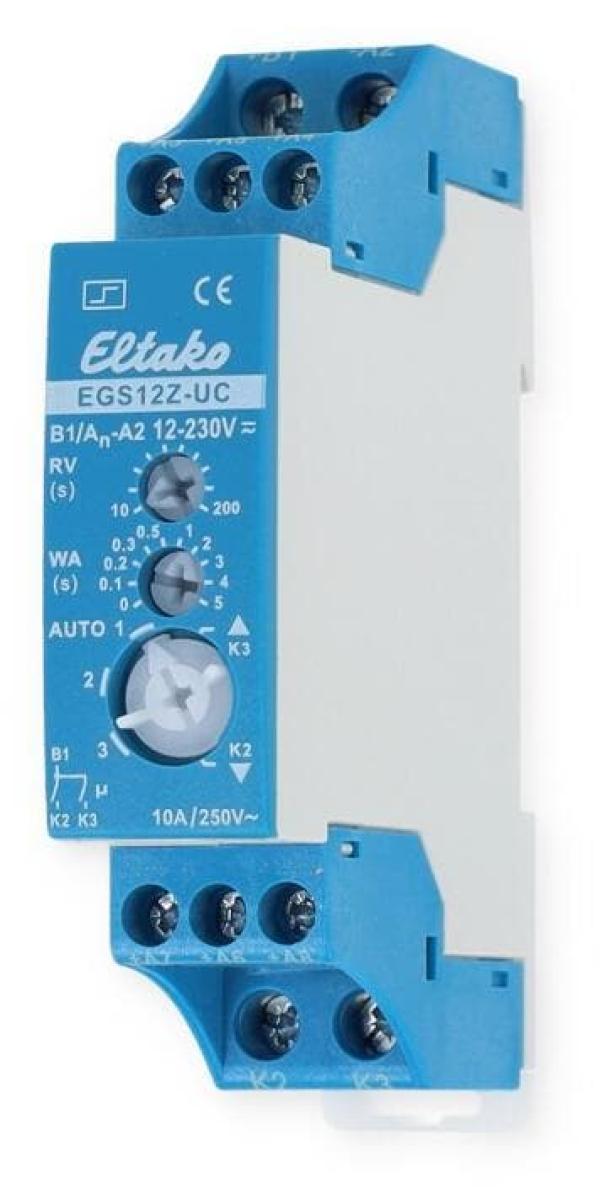

Aktor UC. Stromstoß-Gruppenschalter für Zentralsteuerung für 1 Motor oder für Motor-Relais. Stand-by-Verlust nur 0,05 bis 0,4 Watt. Dieser Stromstoß-Gruppenschalter setzt die Befehle der Sensorrelais oder von Schaltern und Tastern um und schaltet je nach Einstellung der Drehschalter auf der Frontseite einen Motor, Motor-Trennrelais MTR12-UC oder DC-Motorrelais . Die Steuerspannung an den Klemmen A3 bis A8 muss das gleiche Potenzial wie die Versorgungsspannung haben. Das Funktionsprinzip dieses Stromstoß-Gruppenschalters besteht darin, dass einerseits impulsweise auf, halt, ab, halt (Kontakt 1 geschlossen - beide Kontakte geöffnet - Kontakt 2 geschlossen - beide Kontakte geöffnet) gesteuert werden kann, andererseits über zusätzliche Steuereingänge gezielt auf oder ab gewählt werden kann. Dynamisch bezeichnet Steuereingänge, bei denen ein Impuls von mind. 20ms genügt, um einen Kontakt zu schließen. Statisch ist ein Steuereingang, bei dem der Kontakt nur solange geschlossen ist, wie der Steuerbefehl anliegt. Die Bezeichnungen auf und ab gelten für Rollladen, Jalousien und Rollos.
Technische Daten:
- Montageart DIN-Schiene
- Funktion elektronisch Gruppenschalter
- Einbautiefe 58 mm
- Breite in Teilungseinheiten 1
- Steuerspannung 1 8 V
- Steuerspannung 2 - V
- Steuerspannungsart 1 AC/DC
- Frequenz der Steuerspannung 1 50 Hz
- Frequenz der Steuerspannung 2 - Hz
- Spannungsart der Versorgungsspannung AC/DC
- Versorgungsspannung 8 V
- Max. Schaltstrom (cos phi = 0,6) 2 A
- Max. Glühlampenlast - W
- Max. Leuchtstofflampenlast - VA
- Max. Leuchtstofflampenlast (Duo-Schaltung) - VA
- Max. Leuchtstofflampenlast (parallel kompensiert) - VA
- Handbedienung möglich ja
- Bemessungsschaltstrom 16 A
- Anzahl der Kontakte als Schließer 2
