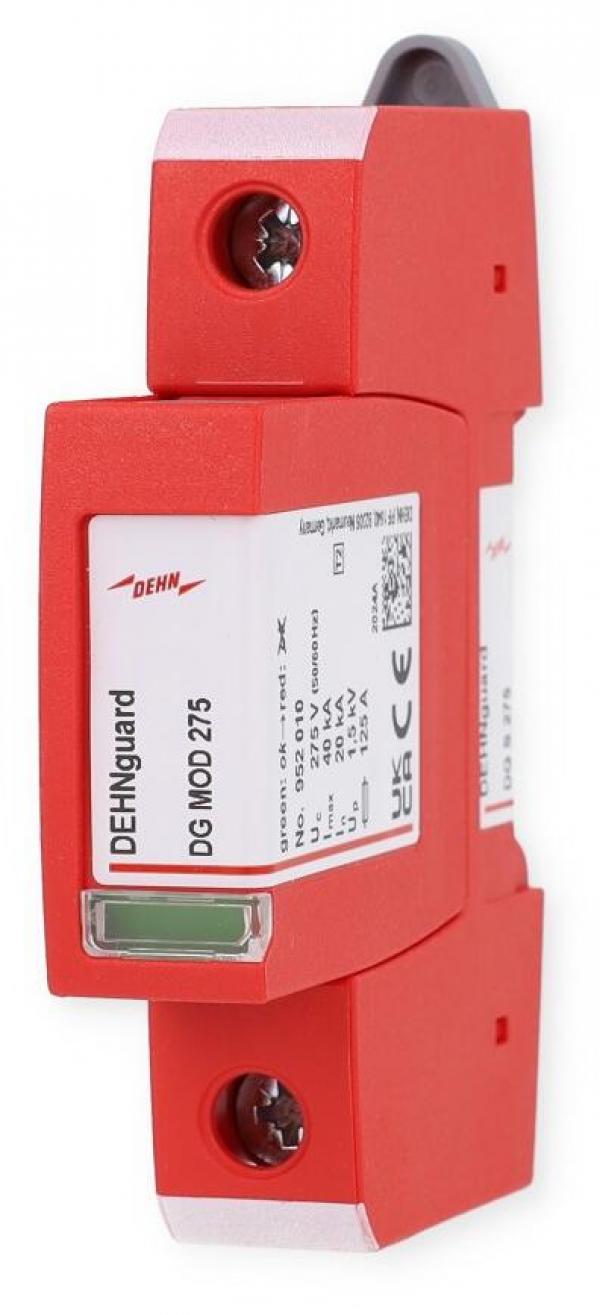

Dehn 952070 Einpoliger, teilbarer Überspannungs-Ableiter, Typ 2

Produktmerkmale:

• Universell einsetzbarer Überspannungs-Ableiter, bestehend aus Basiselement und gestecktem Schutzmodul
• Hohes Ableitvermögen durch leistungsfähigen Zinkoxidvaristor

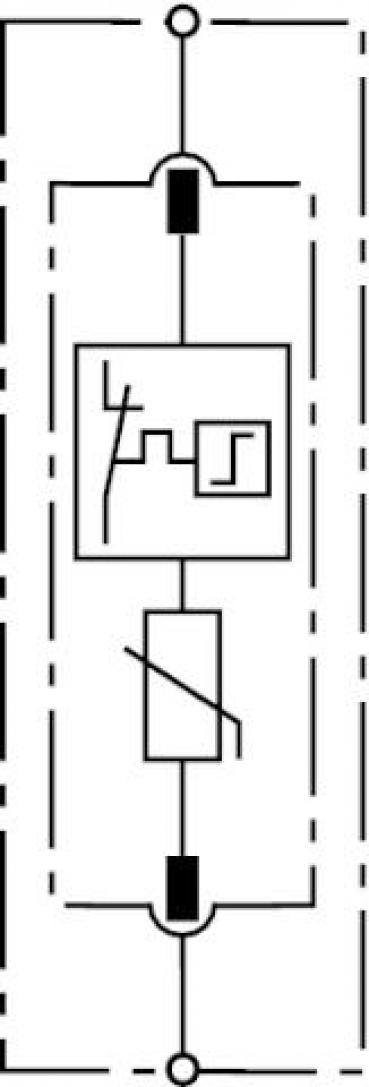

• Hohe Gerätesicherheit durch Ableiterüberwachung "Thermo-Dynamik-Control"
• Energetisch koordiniert innerhalb der Red/Line-Produktfamilie
• Funktions- / Defektanzeige durch grün-rote Markierung im Sichtfenster
• Schmale Bauform (Modulbauweise) nach DIN 43880
• Multifunktionsanschluss für Leiter und Kammschienen
• Einfacher, werkzeugloser Schutzmodulwechsel durch Modulentriegelungssystem mit Modulentriegelungstaste
• Vibrations- und schockgeprüft nach EN 60068-2

Technische Daten:

• SPD nach EN 61643-11 / ... IEC 61643-11: Typ 2 / Class II
• Nennspannung AC (UN): 230 V (50 / 60 Hz)
• Höchste Dauerspannung AC (UC): 275 V (50 / 60 Hz)
• Höchste Dauerspannung DC (UC): 350 V
• Nennableitstoßstrom (8/20 µs) (In): 20 kA
• Max. Ableitstoßstrom (8/20 µs) (Imax): 40 kA
• Schutzpegel (UP): ? 1,5 kV
• Schutzpegel bei 5 kA (UP): ? 1 kV
• Ansprechzeit (tA): ? 25 ns
• Max. netzseitiger Überstromschutz: 125 A gG
• Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (ISCCR): 50 kAeff
• TOV-Spannung (UT) ? Charakteristik: 335 V / 5 sec. ? Festigkeit
• TOV-Spannung (UT) ? Charakteristik: 440 V / 120 min
• Betriebstemperaturbereich (TU): -40 °C ... +80 °C
• Funktions- / Defektanzeige: grün / rot
• Anzahl der Ports: 1
• Anschlussquerschnitt (min.): 1,5 mm2 ein- / feindrähtig
• Anschlussquerschnitt (max.): 35 mm2 mehrdrähtig / 25 mm2 feindrähtig
• Montage auf: 35 mm Hutschiene nach EN 60715
• Gehäusewerkstoff: Thermoplast, Farbe rot, UL 94 V-0
• Einbauort: Innenraum
• Schutzart: IP 20

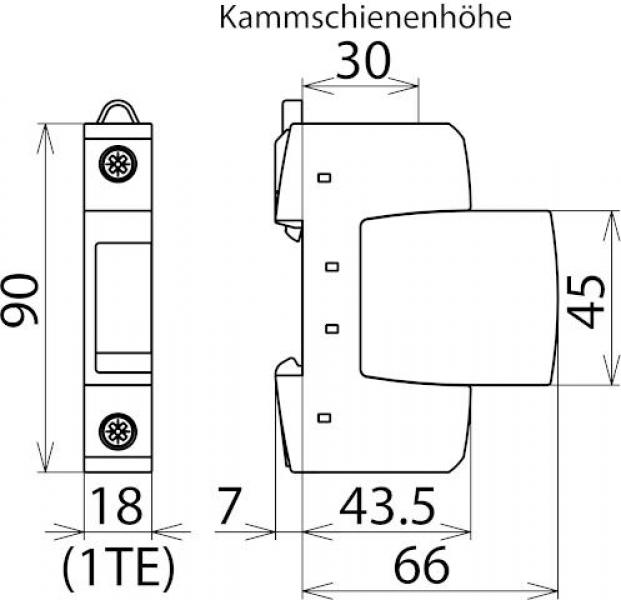

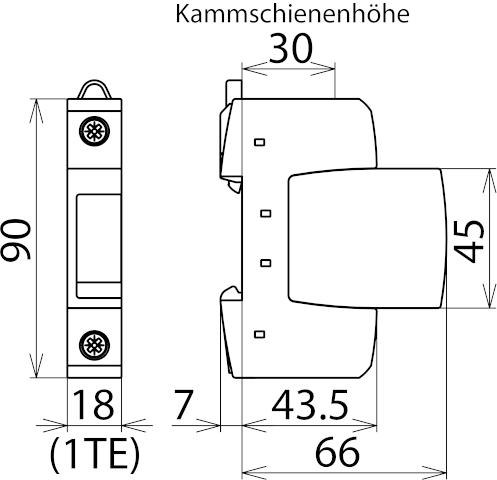

• Einbaumaße 1 TE, DIN 43880
• Zulassungen: KEMA, VDE, UL,CSA
• Gewicht: 130g
