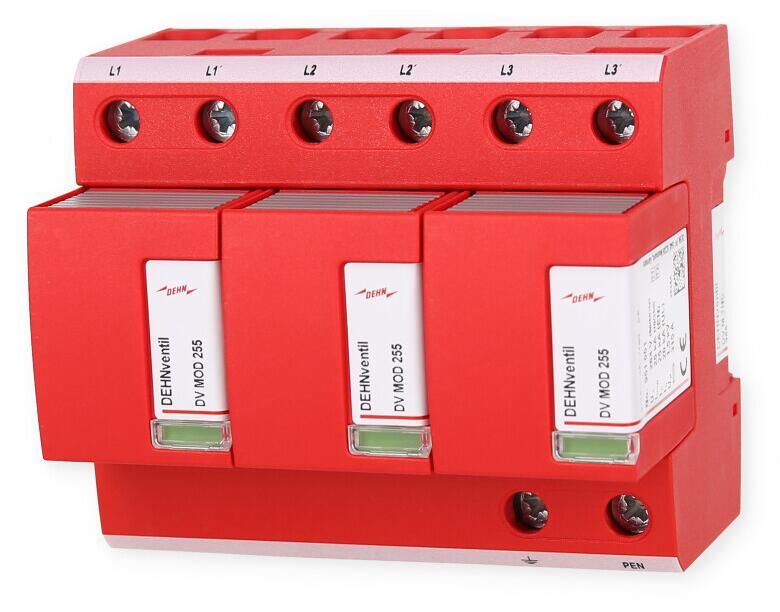

Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A-2.
Produktmerkmale:
- Anschlussfertiger Kombi-Ableiter Typ 1 + Typ 2 auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen
- Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung
- Ausschaltselektiv zu 20 A gG-Sicherungen bis 50 kAeff Kurzschlussstrom
- Ableitvermögen bis 100 kA (10/350 µs)
- Ermöglicht Endgeräteschutz
- Funktions- / Defektanzeige durch grün-rote Markierung im Sichtfenster
- Einfacher, werkzeugloser Schutzmodulwechsel durch Modulverriegelungssystem mit Modulentriegelungstaste
- Vibrations- und schockgeprüft nach EN 60068-2
Technische Daten:
- Typ: DV M TNC 255
- Art.-Nr.: 951 300
- SPD nach EN 61643-11 / ... IEC 61643-11: Typ 1 + Typ 2 / Class I + Class II
- Energetisch koordinierte Schutzwirkung zum Endgerät (? 5 m): Typ 1 + Typ 2 + Typ 3
- Nennspannung AC (UN): 230 / 400 V (50 / 60 Hz)
- Höchste Dauerspannung AC (UC): 264 V (50 / 60 Hz)
- Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (Itotal): 75 kA
- Spezifische Energie [L1+L2+L3-PEN] (W/R): 1,40 MJ/Ohm
- Blitzstoßstrom (10/350 µs) [L-PEN] (Iimp): 25 kA
- Spezifische Energie [L-PEN] (W/R): 156,25 kJ/Ohm
- Nennableitstoßstrom (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (In): 25 / 75 kA
- Schutzpegel (UP): ? 1,5 kV
- Folgestromlöschfähigkeit AC (Ifi): 50 kAeff
- Folgestrombegrenzung / Selektivität: Nichtauslösen einer 20 A gG Sicherung bis 50 kAeff (prosp.)
- Ansprechzeit (tA): ? 100 ns
- Max. Vorsicherung (L) bis IK = 50 kAeff: 315 A gG
- Max. Vorsicherung (L-L'): 125 A gG
- TOV-Spannung (UT) ? Charakteristik: 440 V / 120 min. ? Festigkeit
- Betriebstemperaturbereich [Parallel]/[Durchgang] (TU): -40 °C ... +80 °C / -40 °C ... +60 °C
- Funktions- / Defektanzeige: grün / rot
- Anzahl der Ports: 1
- Anschlussquerschnitt (L1, L1', L2, L2', L3, L3', PEN, 9) (min.): 10 mm² ein- / feindrähtig
- Anschlussquerschnitt (L1, L2, L3, PEN) (max.): 50 mm² mehrdrähtig / 35 mm² feindrähtig
- Anschlussquerschnitt (L1', L2', L3', 9) (max.): 35 mm² mehrdrähtig / 25 mm² feindrähtig
- Montage auf: 35 mm Hutschiene nach EN 60715
- Gehäusewerkstoff: Thermoplast, Farbe rot, UL 94 V-0
- Einbauort: Innenraum
- Schutzart: IP 20

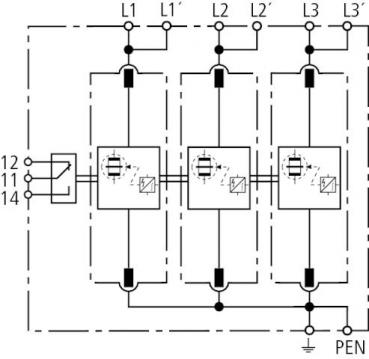

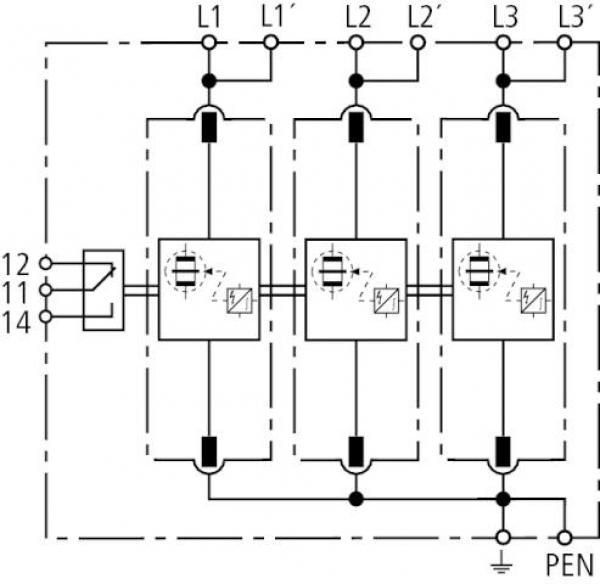

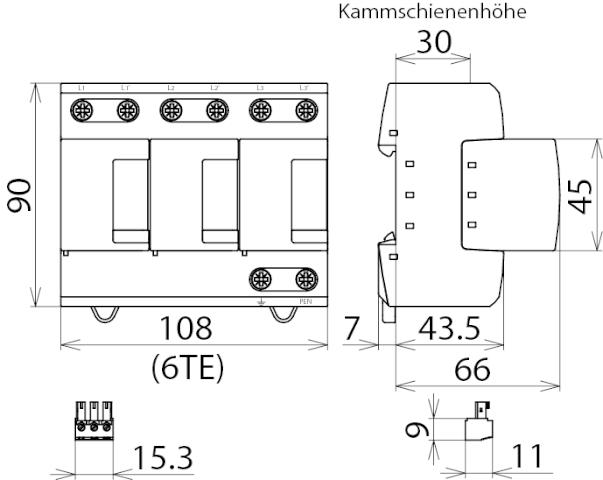

- Einbaumaße: 6 TE, DIN 43880
- Zulassungen: KEMA, VDE, UL
- Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kAeff (geprüft durch VDE)
- Max. prospektiver Kurzschlussstrom: 100 kAeff (220 kApeak)
- Begrenzung/Löschung von Netzfolgeströmen: bis 100 kAeff (220 kApeak)
- Max. Vorsicherung (L) bis IK = 100 kAeff: 315 A gG
- Gewicht: 970 g
