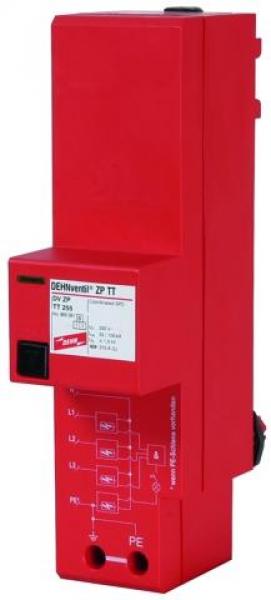

Mehrpoliger Kombiableiter DEHNventil ZP, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Werkzeugfrei direkt auf ein 40mm Sammelschienensystem im Zählerplatzraum aufrastbar. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A-2.
Produktmerkmale:
- Kombi-Ableiter Typ 1 + Typ 2 mit RADAX-Flow-Funkenstrecken-Technologie
- Erfüllt lückenlos die Anforderungen der VDN-Richtlinie* für den Einsatz im Vorzählerbereich
- Einfache und schnelle Montage durch Aufrasten auf das 40 mm-Sammelschienensystem
- Funktionskontrolle durch Taster mit Leuchtmelder
- Ausschaltselektiv zu Sicherungen ab 35 A gG bis 25 kAeff Kurzschlussstrom
- Ableitvermögen bis 100 kA (10/350 µs)
- Ermöglicht Endgeräteschutz
- Bietet höchste Anlagenverfügbarkeit
Technische Daten:
- Typ: DV ZP TT 255
- Art.-Nr.: 900 391
- SPD nach EN 61643-11 / ... IEC 61643-11: Typ 1 + Typ 2 / Class I + Class II
- Energetisch koordinierte Schutzwirkung zum Endgerät (? 5 m): Typ 1 + Typ 2 + Typ 3
- Nennspannung AC (UN): 230 / 400 V (50 / 60 Hz)
- Höchste Dauerspannung AC (UC): 255 V (50 / 60 Hz)
- Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (Itotal): 100 kA
- Spezifische Energie [L1+L2+L3+N-PE] [L1+L2+L3+N-PE] (W/R): 2,50 MJ/Ohm
- Blitzstoßstrom (10/350 µs) [L-N] (Iimp): 25 kA
- Blitzstoßstrom (10/350 µs) [N-PE] (Iimp): 100 kA
- Spezifische Energie [L-N] (W/R): 156,25 kJ/Ohm
- Spezifische Energie [N-PE] (W/R): 2,50 MJ/Ohm
- Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (In): 25 / 100 kA
- Schutzpegel [L-N] (UP): ? 1,5 kV
- Schutzpegel [N-PE] (UP): ? 1,5 kV
- Folgestromlöschfähigkeit [L-N] AC (Ifi): 25 kAeff
- Folgestromlöschfähigkeit [N-PE] AC (Ifi): 100 Aeff
- Folgestrombegrenzung / Selektivität: Nichtauslösen einer 35 A gG Sicherung bis 25 kAeff (prosp.)
- Ansprechzeit (tA): ? 100 ns
- Max. Vorsicherung bis IK = 25 kAeff: 315 A gG
- Max. Vorsicherung bei IK > 25 kAeff: 200 A gG
- TOV-Spannung [L-N] (UT) ? Charakteristik: 440 V / 120 min. ? Festigkeit
- TOV-Spannung [N-PE] (UT) ? Charakteristik: 1200 V / 200 ms ? Festigkeit
- Betriebstemperaturbereich (TU): -40 °C ... +80 °C
- Funktionskontrolle: Taster mit Leuchtmelder
- Anzahl der Ports: 1
- Anschlussquerschnitt (PE, 9): 10-35 mm² feindrähtig / 50 mm2 mehrdrähtig
- Montage auf: 40 mm-Sammelschienensystem
- Gehäusewerkstoff: Thermoplast, Farbe rot, UL 94 V-0
- Einbauort: Innenraum
- Schutzart: IP 30 (mit Abdeckung)

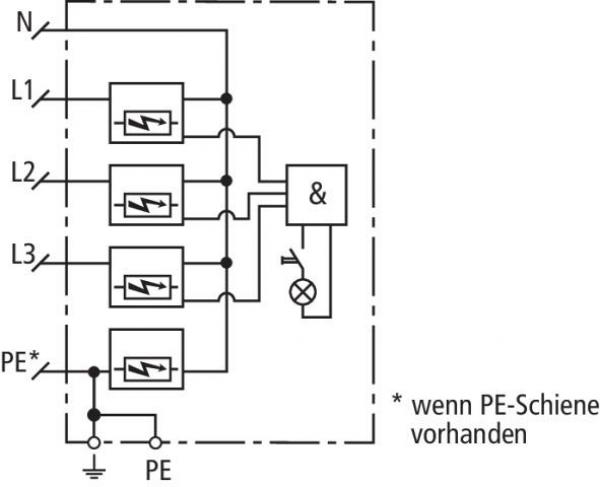

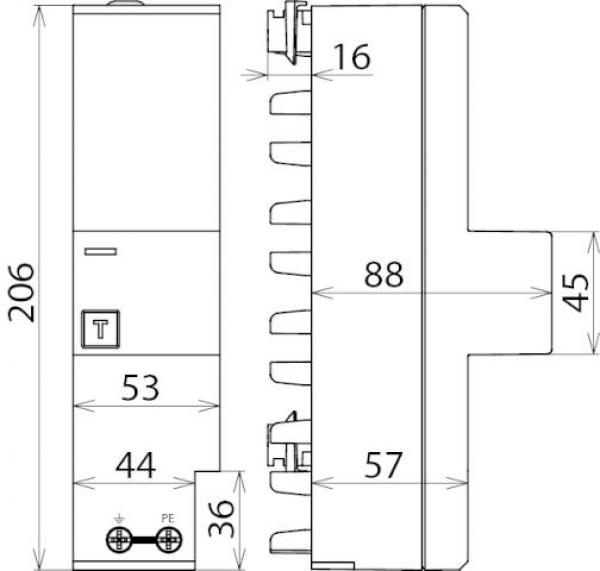

- Einbaumaße: 3 TE, DIN 43880
- Zulassungen: VDE
- Gewicht: 1,01 kg
