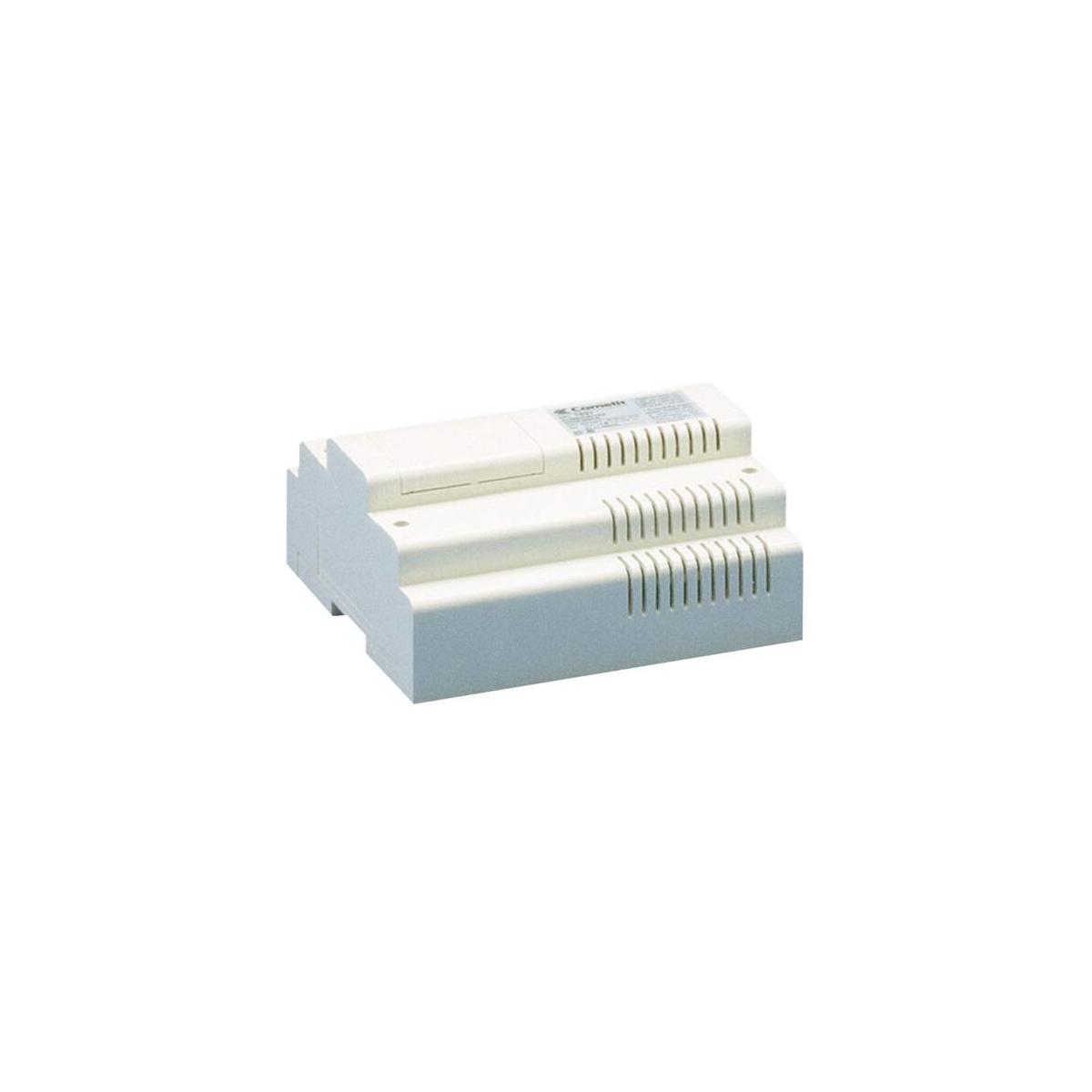

Videomixer, 8 DIN-Module. Stromversorgung Eingang 230-V-Netz, Ausgang Busspannung 27VDC, für die Spanungsversorgung z.B. der Weiche Art. 1224A ist ebenfalls ein Gleichspannugsanschluss vorgesehen. Empfängt am Eingang ein Signal vom Typ Simplebus 1 und überlagert dieses mit der Monitorstromversorgung für die Steigleitung. Auf vier Ausgänge verteilt können bis zu 100 Innensprechstellen und Monitore angeschlossen werden. Ausgestattet mit einer LED zur Anzeige eventueller Kurzschlüsse in den Linien. Beiliegendes Zubehör: 4 Abschlusswiderstände für die Linienterminierung Art. 1216. Ab Änderungsindex IR013 kompatibel mit sämtlichen Leistungsmerkmalen und Produkten der Baureihe SB-TOP. Gestattet die Steuerung der Alarmmeldungen und der Interngespräche zwischen den Teilnehmern ohne Schnittstelle oder Pförtnerzentrale. Der Mixer ist nicht mit dem System TOP kompatibel, wenn Haupt- oder Zusatz-Pförtnerzentralen in derselben Anlage verwendet werden, wenn die Internsprechfunktion ohne Schnittstelle vorhanden und aktiv ist und wenn in der Anlage die Alarmfunktion verwaltet wird. Abmessungen: 140x140x67mm (8 DIN-Module).
Technische Daten
- Montageart: REG
- Anzahl der integrierten Drosseln: 1
- Anzahl der versorgbaren Linien: 4
- Max. Ausgangsstrom: 500
- Sekundärspannung: 27
- Bussystem KNX: Nein
- Bussystem Funkbus: Nein
- Bussystem Powernet: Nein
- Busspannung pufferbar: Ja
- Breite in Teilungseinheiten: 8
- Andere Bussysteme: sonstige
- Bussystem LON: Nein
- Mit LED-Anzeige: Ja
- Bussystem KNX-Funk: Nein
- Montageart: DIN-Schiene
- Breite: 140
- Höhe: 67
- Anwendung: sonstige
- Tiefe: 140
- Eingangsspannung: 230
- Ausgangsspannung: 28
- Stromart: DC
- Frequenz: 0 - 0
- Max. Ausgangsstrom: 700
- Installationstechnik: 2-Draht
- Integrierte Türöffnerschaltung: Nein
- Steuerfunktion: Nein
- Serviceanzeigen: Nein
- Anzahl der anschließbaren Teilnehmer: 240
- Breite in Teilungseinheiten: 8
- Auswertefunktion: Nein
- Mit Kontakt: Nein
- Schutzart (IP): sonstige
- Kurzschlussfest: Nein
- Programmiersperre: Nein
- Montageart: DIN-Schiene
- Breite: 140
- Höhe: 67
- Anwendung: sonstige
- Tiefe: 140
- Eingangsspannung: 230
- Ausgangsspannung: 28
- Stromart: DC
- Frequenz: 0 - 0
- Max. Ausgangsstrom: 700
- Installationstechnik: 2-Draht
- Integrierte Türöffnerschaltung: Nein
- Steuerfunktion: Nein
- Serviceanzeigen: Nein
- Anzahl der anschließbaren Teilnehmer: 240
- Breite in Teilungseinheiten: 8
- Auswertefunktion: Nein
- Mit Kontakt: Nein
- Schutzart (IP): sonstige
- Kurzschlussfest: Nein
- Programmiersperre: Nein
