Verwendung: als Mess-, Steuer- und Regelungsleitung für Verlegung in trockenen und feuchten Räumen für Datenübertragung bei Werkzeugmaschinen, Fließ- und Montagebändern, Fertigungsstraßen, Verfahrenstechnik usw., d.h. in allen technischen Bereichen. Überall dort eingesetzt, wo Leistungen, Impulse, Daten oder Signale übertragen werden sollen. Hohe Flexibilität, mechanische Robustheit, thermische Beständigkeit und weitgehende Beständigkeit gegen Öl, Benzin, Laugen, Fette, Chemikalien usw.

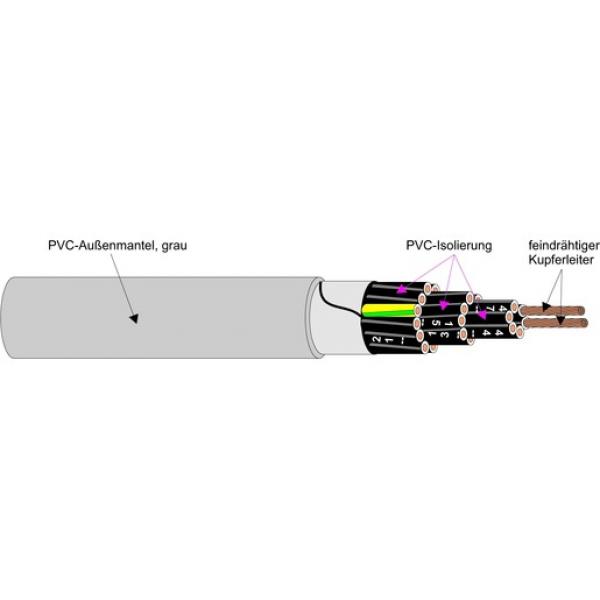

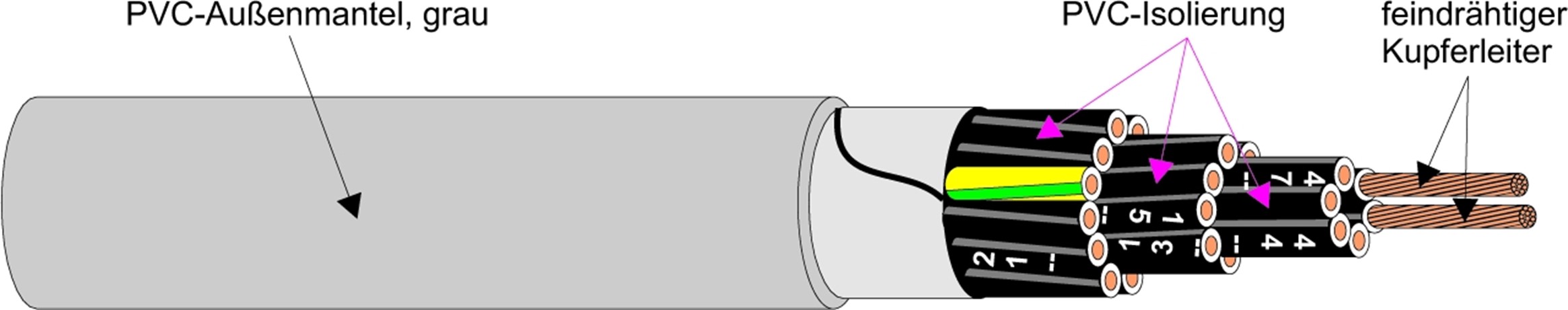

Aufbau: Ausführung in Anlehnung an VDE Entscheidung Nr. 41, VDE 0250, 0271, 0281 und 0293 feindrähtige, blanke Kupferlitze nach VDE 0295, PVC-Aderisolierung, Verseilung der Adern in konzentrischen Lagen
Außenmantel Material: PVC, Farbe: grau (vorzugsweise RAL 7001)
Aderkennzeichnung: Type
-OZ: ohne grün/gelbe Ader, Adern schwarz mit Zahlenaufdruck
-JZ: eine grün/gelbe Ader, restliche Adern schwarz mit Zahlenaufdruck
-OB: ohne grün/gelbe Ader, Adern farbig nach DIN VDE 0293
-JB: eine grün/gelbe Ader, restliche Adern farbig nach DIN VDE 0293
Technische Daten: Betriebsspannung max. 500 V, Prüfspannung eff. 2000 V, Durchschlagspannung > 5 kV, Isolationswiderstand mind. 20 M?/km
Temperaturbereich: bewegt -5 °C bis +80 °C, festverlegt -20 °C bis +80 °C, Transport + Lagerung -30 °C bis +80 °C
Mindestbiegeradius: bei fester Verlegung: 6 x Außendurchmesser, bei beweglichem Einsatz: 15 x Außendurchmesser
Cu-Basis ? 150,-/100 kg- Mantelmaterial: PVC
- Nennspannung U: 500
- Außendurchmesser ca.: 10,9
- Flammwidrig: VDE 0482-332-1-2/IEC 60332-1-2
