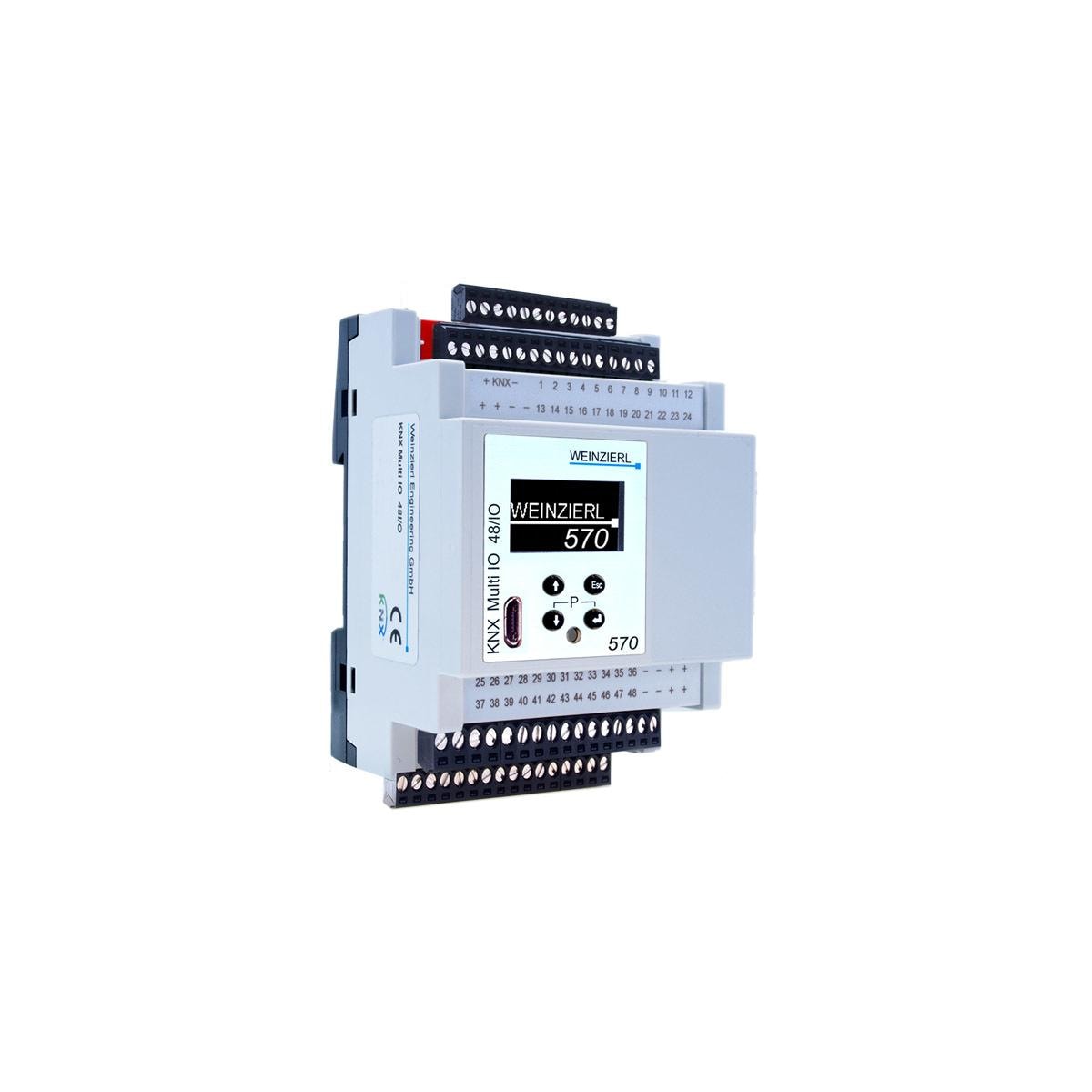

Das KNX TP Multi IO 570 (48I/O) ist ein universelles Ein- und Ausgangsmodul für die Gebäudesteuerung. Es bietet 48 digitale Kanäle. Jeder Kanal kann als binärer Eingang oder als binärer Ausgang verwendet werden. Die Peripherie (z.B. Relais) wird durch eine externe Spannungsversorgung (24 V?) gespeist. Eingangskanäle können zur Steuerung z.B. von Leuchten oder Jalousien über KNX verwendet werden. Sie können aber auch als Impulszähler ? beispielsweise für Energiezähler ? konfiguriert werden. Ausgangskanäle können direkt Signal LEDs, externe Koppelrelais (z.B. Multi IO Extension Switch 590) oder Jalousierelais (Multi IO Extension Switch 592) ansteuern. Die integrierte USB Schnittstelle ermöglicht eine Verbindung zwischen einem PC und dem KNX Bus. Der USB Anschluss ist galvanisch vom KNX Bus getrennt. Die Konfiguration erfolgt mit der ETS (Version 4.2 oder höher), eine lokale Programmierung ist möglich. Ein gut ablesbares OLED Display auf der Frontseite erlaubt eine manuelle Bedienung, um die Installation zu testen.
Technische Daten:
- Gehäuse: Kunststoff
- Reiheneinbau, Einbaubreite 4 TE
- Gewicht: ca. 200 Gramm
- OLED Display mit 4 Tasten
- KNX Programmier-LED
- KNX Bus ca. 6 mA
- Ein- und Ausgänge: 24 V?, ca. 25 mA ohne Last
- Medium TP
- Long Frame
- Gerätemodell System B
- kompatibel ab ETS 4.2 (oder höher)
- Klemme für KNX Bus (rot / schwarz)
- Steckbare Schraubklemme (4 polig) für Spannungsversorgung
- Steckbare Schraubklemme (12 polig) für Ein- und Ausgänge
- USB 2.0 Micro-B Buchse
- Ausgang: Open-Drain, max. 100 mA, inkl. Freilaufdiode
- Eingang: Inkl. Pull-Up Widerstand
