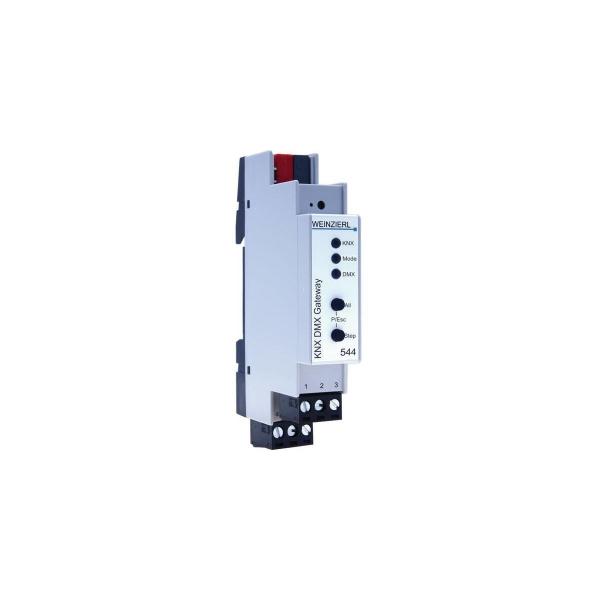

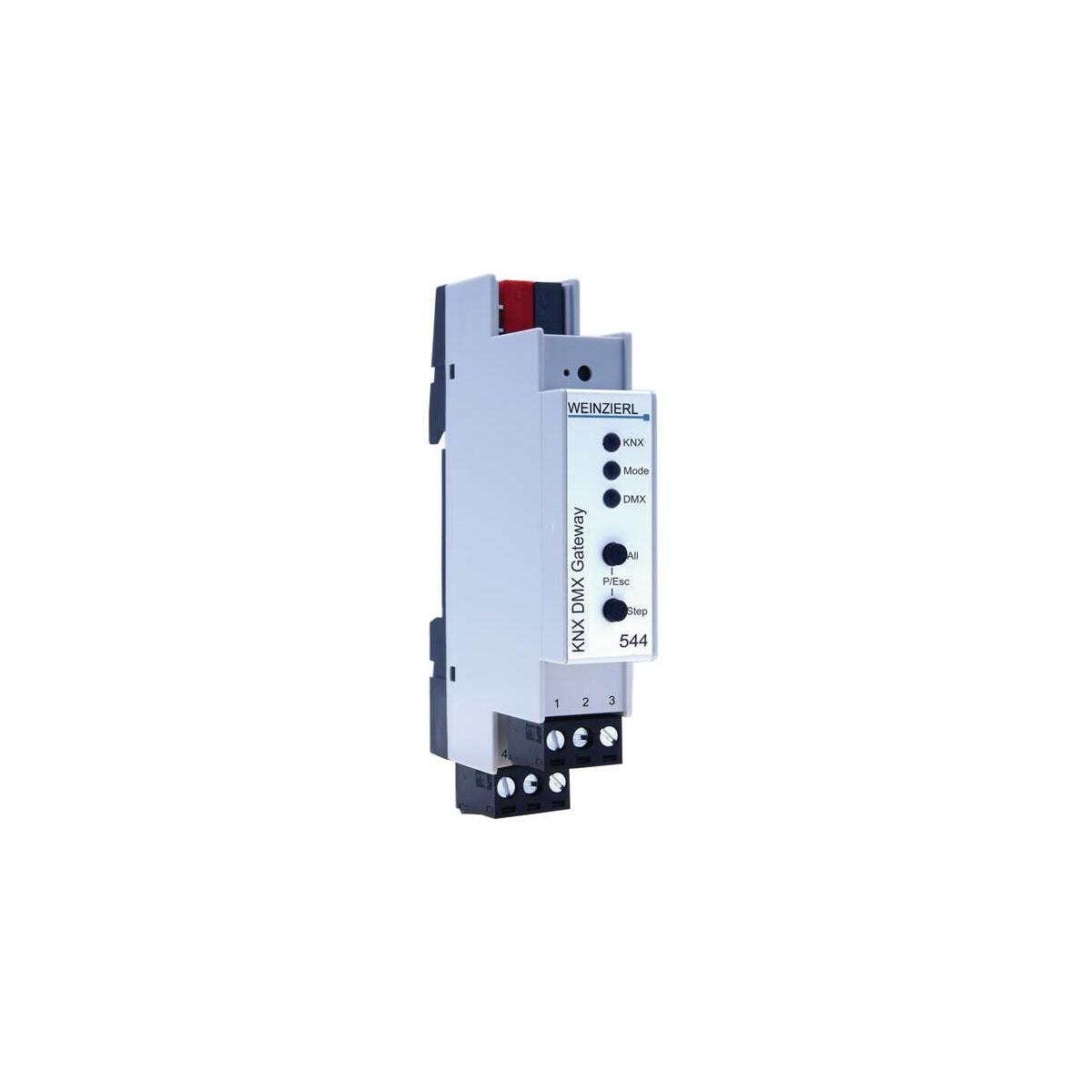

Das KNX DMX Gateway 544 ist ein kompaktes Gateway zwischen KNX und DMX512 mit bis zu 64 frei konfigurierbaren Kanalen. DMX ist ein Protokoll zur Beleuchtungssteuerung, insbesondere in der Buhnentechnik. In der Betriebsart Master erlaubt das Gerat die komfortable Steuerung von DMX-Leuchten zum Beispiel mit KNX Tastern. Es stehen bis zu 64 Dimmkanale oder bis zu 8 RGB/RGBW-Kanale zur Verfugung. Jedem Kanal konnen mehrere Teilmengen von DMX512-Adressen zugeordnet werden. Die Dimmkanale ermoglichen das Schalten/rel./abs. Dimmen von einem oder mehreren DMX Geraten uber KNX. Die RGB/RGBW-Kanale ermoglichen die Steuern von RGB/RGBW-fahigen DMX-Geraten. So ist jede RGB-Farbe und jedes HSV-Attribut einzeln uber KNX steuerbar. Jeder Kanal kann mit bis zu 8 Szenen verknupft werden. Zusatzlich stehen im Gateway 4 Sequenzer zur Verfugung, um komplexere Aufgaben auszufuhren. In der Betriebsart Slave konnen KNX Aktoren von DMX aus gesteuert werden. So kann zum Beispiel die Raumbeleuchtung, die Teil der KNX Installation ist, uber ein DMX Lichtsteuerpult gesteuert werden. Es konnen bis zu 64 DMX512-Adressen einzeln ausgewertet und auf KNX gesendet werden. Als Interpretation stehen Dimmwert, Schalten mit Schaltschwelle und RGB-Wert zur Verfugung.
Technische Daten:
- Gehäuse: Kunststoff
- Reiheneinbau, Einbaubreite 1 TE
- 2 Tasten und 3 LEDs, mehrfarbig
- KNX Programmiertaste mit LED (rot)
- Typ: DMX512
- RS-485, 250 kBit/s
- Master oder Slave
- KNX Bus ca. 4 mA
- DMX-Seite: Hilfsspannung 12 ? 24 V?, ca. 5 mA
- Klemme für KNX Bus (rot / schwarz)
- Steckbare Schraubklemme (3 polig) für DMX
- Steckbare Schraubklemme (3 polig) für Hilfsspannung
