Das Durchführen von Energie, Signalen und Daten ist die klassische Anforderung in der Elektrotechnik und im Schaltschrankbau. Die maßgeblichen Merkmale sind dabei der Isolierstoff, die Anschlusstechnik und der Aufbau der Reihenklemmen. Mithilfe von Durchgangsreihenklemmen können ein oder mehrere Leiter zusammengeführt und/oder angeschlossen werden. Sie können eine oder mehrere Anschlussebenen haben, die auf dem gleichen Potenzial liegen oder voneinander getrennt sind.
Technische Daten:
- Ausführung Zugfederanschluss, für steckbare Querverbindung, geschlossen
- Abschlussplatte erforderlich Nein
- Anzahl der Etagen 1
- Anzahl der Klemmstellen je Etage 2
- Anzahl der Potentiale pro Etage 1
- Etagen intern gebrückt Nein
- PE-Anschluss Nein
- Tragschiene TS 35
- Einbauhinweis Direktmontage
- Leiteranschlussquerschnitt AWG, max. AWG 2
- Leiteranschlussquerschnitt AWG, min. AWG 12
- Normen IEC 60947-7-1
- Bemessungsdaten
- Bemessungsquerschnitt 35 mm²
- Bemessungsspannung 800 V
- Bemessungsspannung DC 800 V
- Nennstrom 125 A
- Strom bei max. Leiter1 25 A
- Normen IEC 60947-7-1
- Durchgangswiderstand gemäß IEC 60947-7-x 0,26 m?
- Bemessungsstoßspannung 8 kV
- Verlustleistung gemäß IEC 60947-7-x 4 W
- Verschmutzungsgrad 3
- Werkstoff Wemid
- Farbedunkel beige
- Brennbarkeitsklasse nach UL 94 V-0
Lieferumfang:

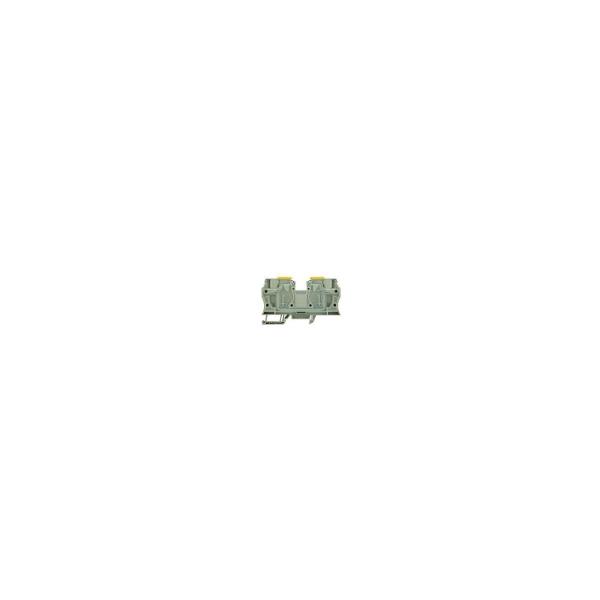

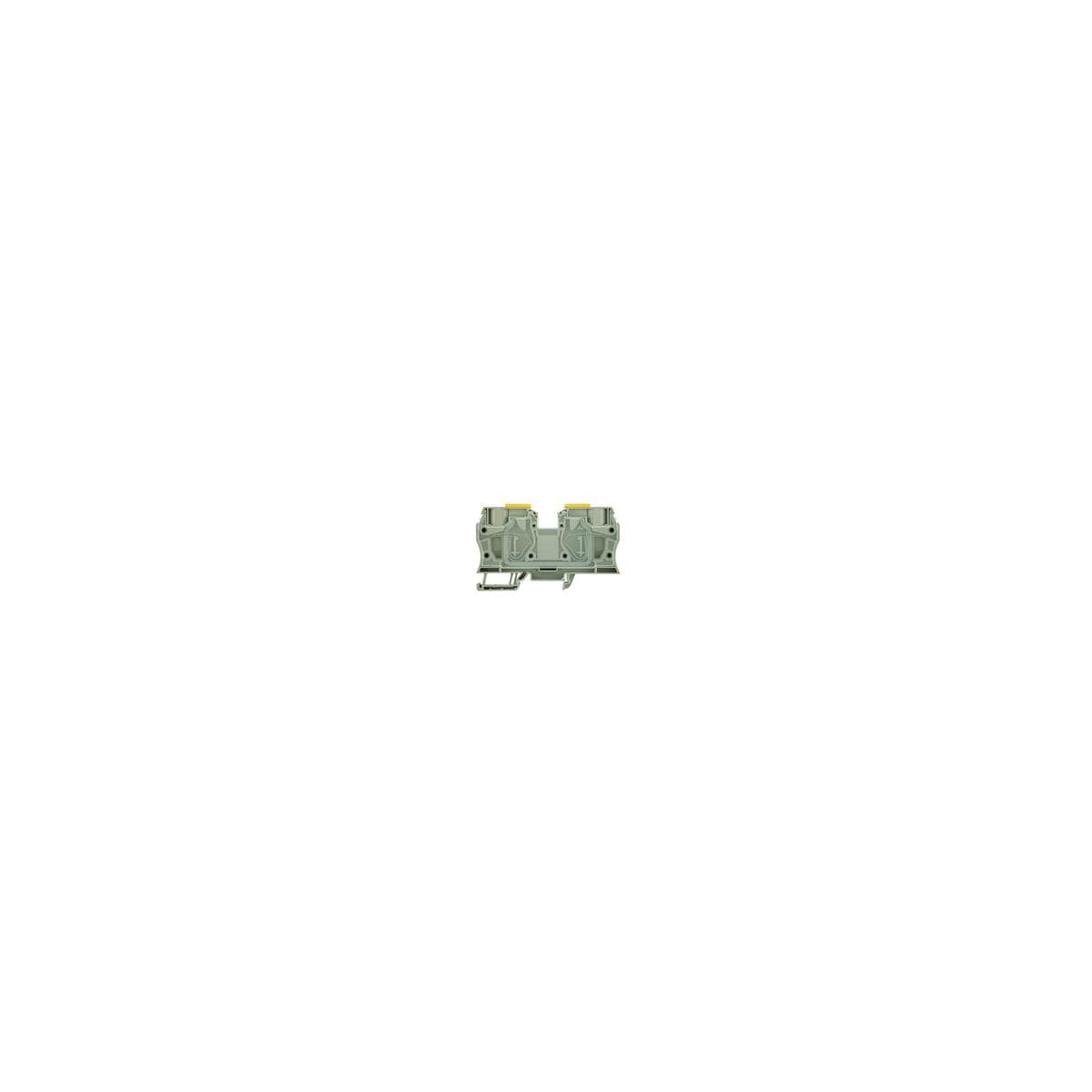

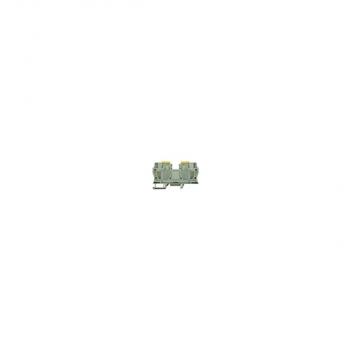

- 10x Durchgangs-Reihenklemme
| Produktart | Phasenklemme |
| Serie | ZDU |
| Leiterquerschnitt [mm²] | - |
