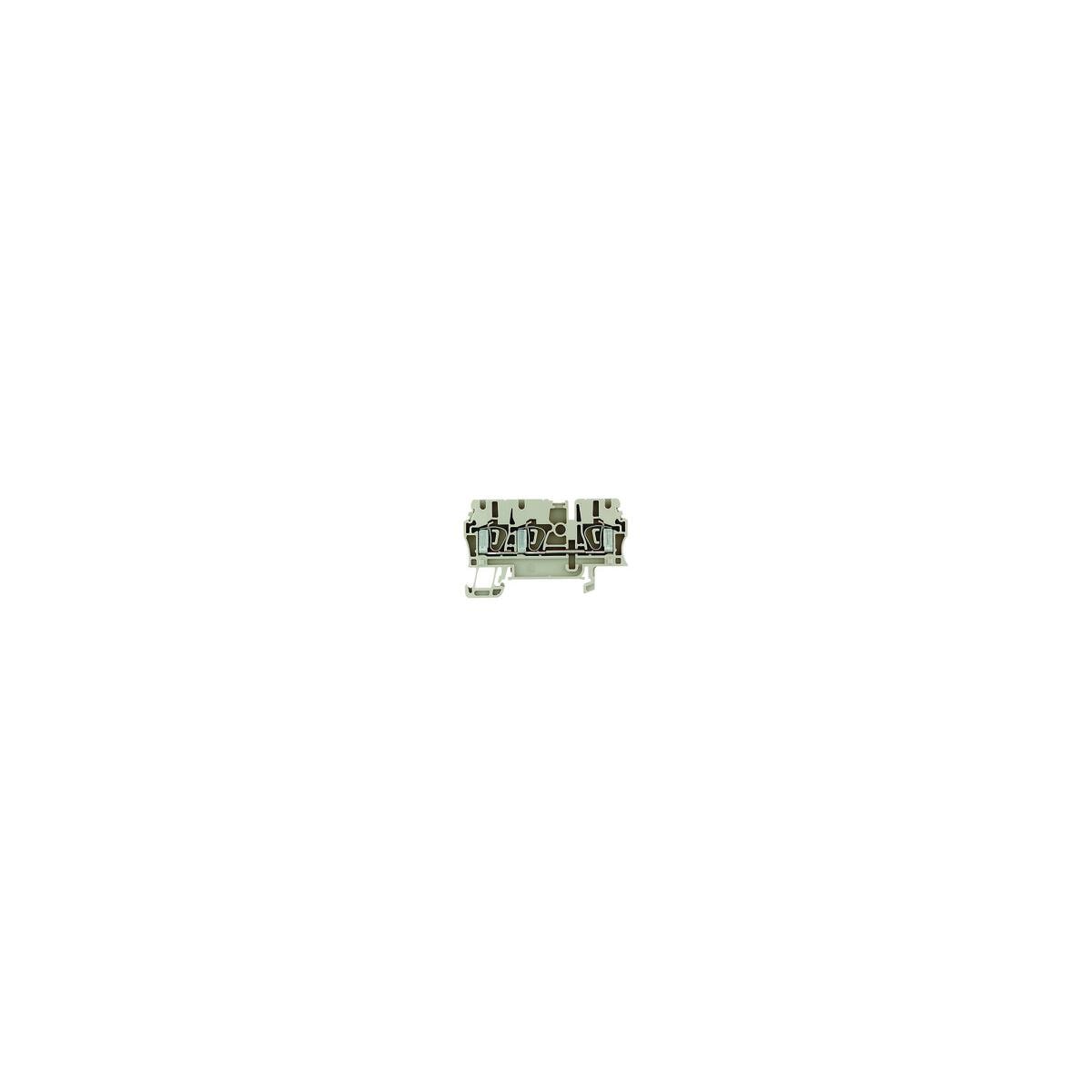

Das Durchführen von Energie, Signalen und Daten ist die klassische Anforderung in der Elektrotechnik und im Schaltschrankbau. Die maßgeblichen Merkmale sind dabei der Isolierstoff, die Anschlusstechnik und der Aufbau der Reihenklemmen. Mithilfe von Durchgangsreihenklemmen können ein oder mehrere Leiter zusammengeführt und/oder angeschlossen werden. Sie können eine oder mehrere Anschlussebenen haben, die auf dem gleichen Potenzial liegen oder voneinander getrennt sind.
Technische Daten:
- Ausführung Zugfederanschluss, für steckbare Querverbindung, einseitig offen
- Abschlussplatte erforderlich Ja
- Anzahl der Etagen 1
- Anzahl der Klemmstellen je Etage 3
- Anzahl der Potentiale pro Etage 1
- Etagen intern gebrückt Nein
- PE-Anschluss Nein
- Tragschiene TS 35
- inbauhinweis Sammelschiene
- Leiteranschlussquerschnitt AWG, max. AWG 12
- Leiteranschlussquerschnitt AWG, min. AWG 30
- NormenI EC 60947-7-1
- Bemessungsdaten
- Bemessungsquerschnitt 2,5 mm²
- Bemessungsspannung 800 V
- Bemessungsspannung DC 800 V
- Nennstrom 24 A
- Strom bei max. Leiter 31 A
- Normen IEC 60947-7-1
- Durchgangswiderstand gemäß IEC 60947-7-x 1,33 m?
- Bemessungsstoßspannung 8 kV
- Verlustleistung gemäß IEC 60947-7-x 0,77 W
- Verschmutzungsgrad 3
- Werkstoff Wemid
- Farbedunkel beige
- Brennbarkeitsklasse nach UL 94 V-0
Lieferumfag:
- 100x Durchgangs-Reihenklemmen
| Produktart | Phasenklemme |
| Serie | ZDU |
| Leiterquerschnitt [mm²] | 2,5 |
