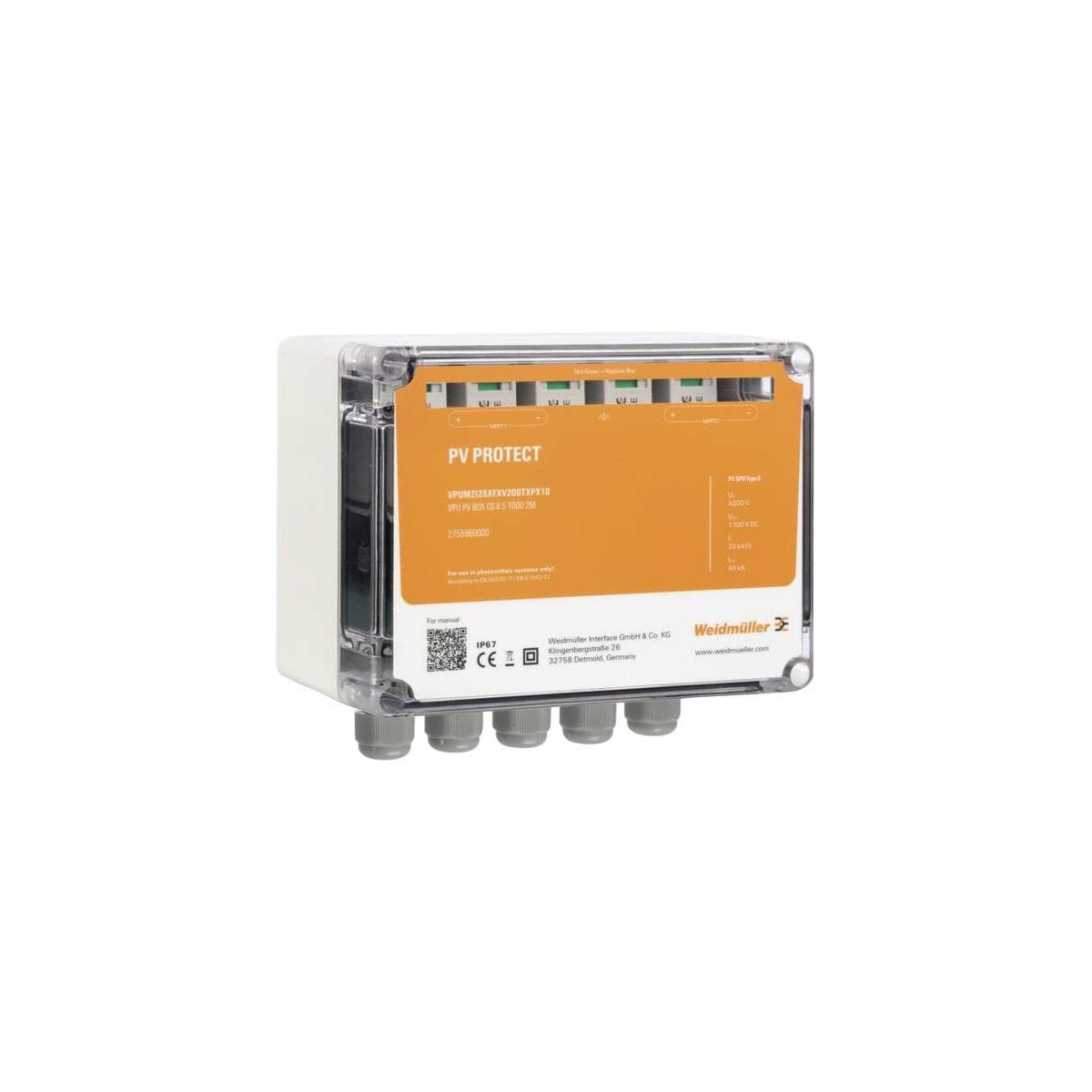

Überspannungsschutzgerät für DC-Installationen. Überspannungsschutz, 2 MPP, 1 Eingang/1 Ausgang pro MPP, Überspannungsschutz II, Verschraubung, PUSH-IN Anschluss, 1000 V.
Technische Daten:
Abmessungen und Gewicht:
- Tiefe: 91 mm / 3,583 inch
- Höhe: 145 mm / 5,709 inch
- Breite: 168 mm / 6,614 inch
- Gewicht: 890 g
Temperaturen:
- Lagertemperatur: 40 °C...85 °C
- Betriebstemperatur: -40 °C...85 °C
- Betriebstemperatur, min.: -40 °C
- Betriebstemperatur, max.: 85 °C
- Feuchtigkeit: 5...95 % rel. Feuchte
Allgemeine Daten:
- Signalisierung am Gerät: optisch
- Integrierter Kurzschlussschutz: ja
- Normen: EN 50539-11
- Schutzart: IP67
Eingänge:
- Anschluss Funktionserde:
- Kabeleinführung; Anzahl der Kabeleinführungen: 1
- Leiteranschluss; Anschlussart: PUSH IN
- Anzahl an Maximum Power Points: 2 MPP
- DC-Eingang + & -:
- Leiteranschluss; Anschlussart: PUSH IN
- Kabeleinführung; Anzahl der Kabeleinführungen: 2
- Sicherungsart: weder Sicherungseinsatz noch -halter
Gehäuse:
- Anschlussart String: Interner Anschluss (Kabeldurchführung mit Kabelverschraubung)

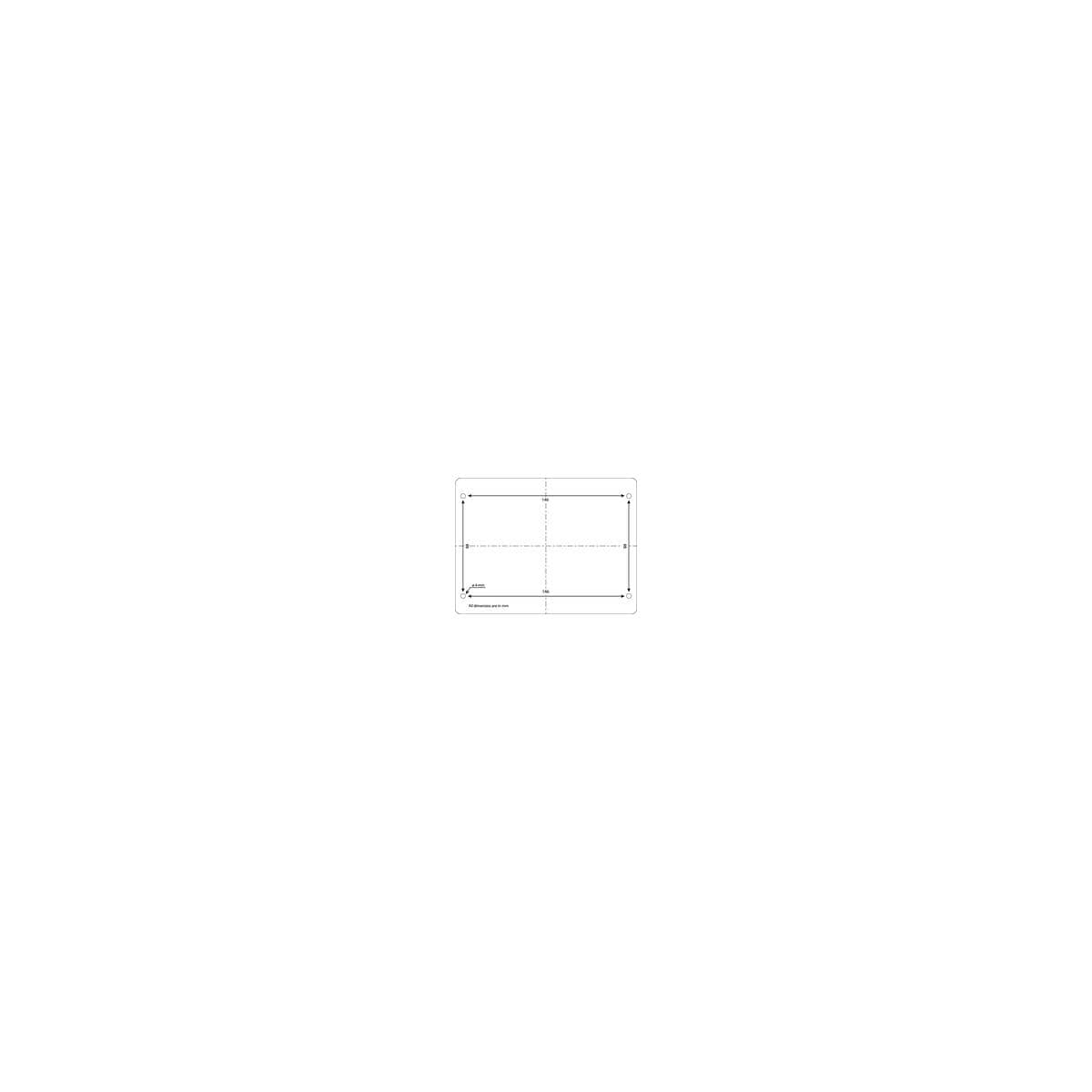

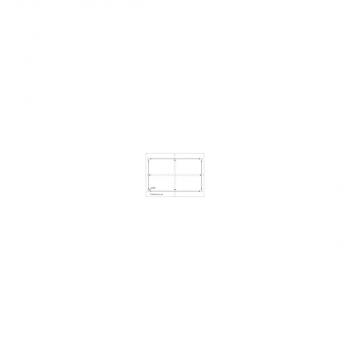

- Gehäusebefestigung: über die vier Löcher unter den Deckelschauben
- Lasttrennschalter-Ausführung: kein Schalter
Überspannungsschutz DC-Seite:
- Ableitstrom In (8/20 µs): 20 kA
- Ableitstrom, max. (8/20 µs): 40 kA
- Anforderungsklasse: Typ II
- Einsatzhöhe im geerdeten PV-System: ? 4000 m
- Einsatzhöhe im ungeerdeten PV-System: ? 4000 m
- Gesamtableitstrom Itotal (8/20µs): 50 kA
- Kurzschlussfestigkeit ISCPV: 11 kA
- Max. kontinuierliche Betriebsspannung DC UCPV-Modus +/-, -/PE , +/PE: 1.100 V
- Schutzpegel Up (+/-, -/PE , +/PE): ?4,2 kV
- Spannung der PV-Anlage, max. UCPV: 1.100 V
- Voraussetzungen u. Anforderungen: EN 50539-11
