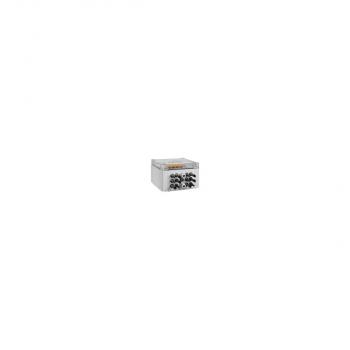

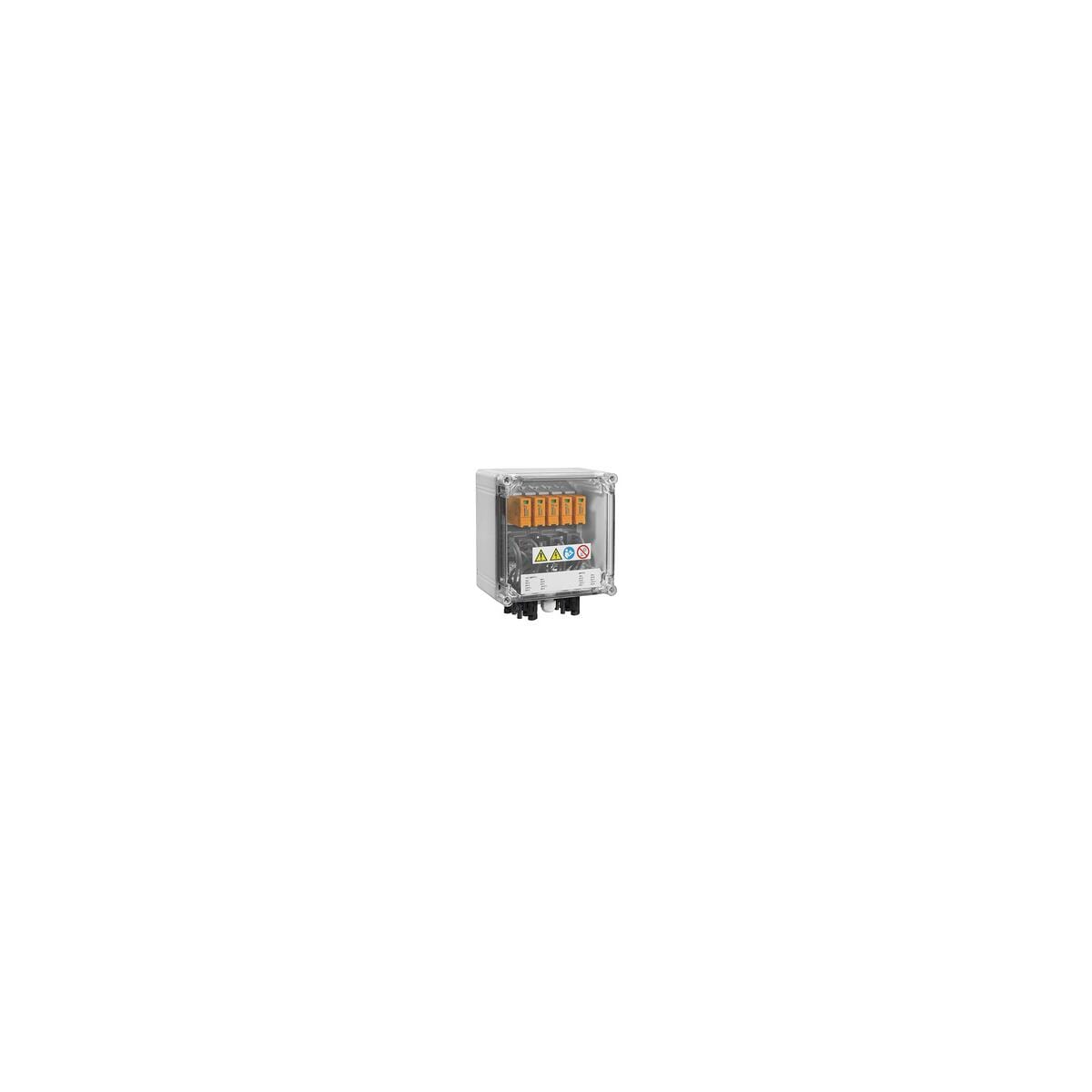

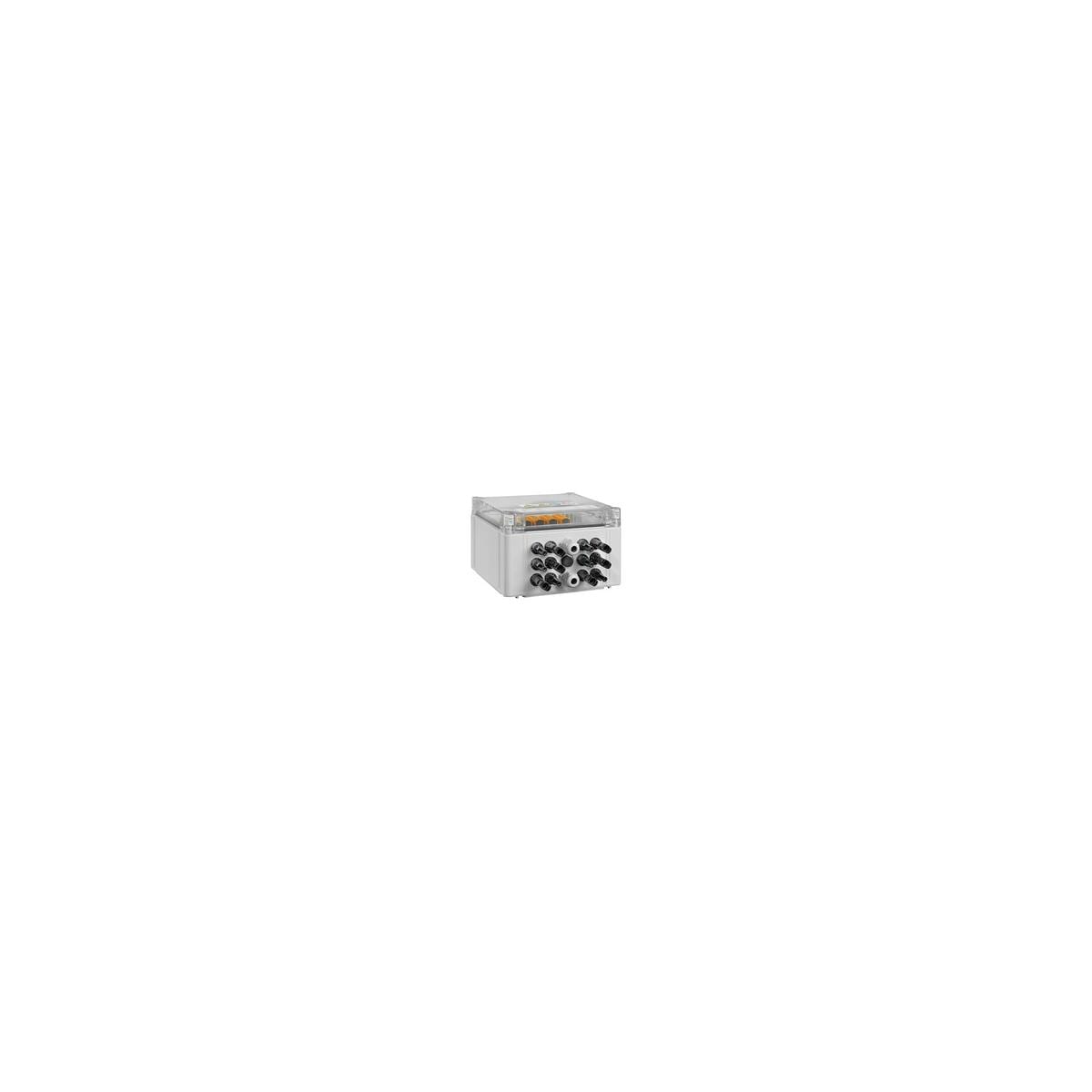

Weidmüller PVN DC 2I 1O 2MPP SPD1R WM4 11 Generatoranschlusskasten, 1100 V, 2 MPP, 2 Eingänge/1 Ausgang pro MPP, Überspannungsschutz I / II, WM4C (2866340000)

PV Next Generatoranschlusskästen für Wechselrichter mit 1 bis 12 MPP-Trackern werden zum Schutz der DC-Seite einer Photovoltaikanlage eingesetzt. Die Generatoranschlusskästen schützen den Wechselrichter gegen Überspannungen und erfüllen damit die Europäische Richtlinie EN 51543-32. Zusätzlich bieten diese Produkte die Möglichkeit die Anlage gegen Rückströme zu schützen und die Möglichkeit Strings zu kombinieren, um bei der Installation Kabel einzusparen.

Technische Daten:

• Einbauort Geschützter Außenbereich (Zu Land und zur See)
• Schutzart IP65
• Ableitstrom In (8/20 µs) 20 kA
• Ableitstrom, max. (8/20 µs) 40 kA
• Anforderungsklasse Typ I/II
• Blitzprüfstrom Iimp (10/350 µs) 6.25 kA
• Gesamtableitstrom Itotal (10/350µs) 12,5 kA
• Gesamtableitstrom Itotal (8/20µs) 50 kA
• Kurzschlussfestigkeit ISCPV 11.000 A
• Max. kontinuierliche Betriebsspannung DC UCPV-Modus +/- , -/PE , +/PE 1.100 V
• Schutzpegel Up (+/- , -/PE , +/PE) ? 3,8 kV
• Schutzpegel Up (+/-) ? 3,8 kV
• Schutzpegel Up (+/PE) ? 3,8 kV
• Schutzpegel Up (-/PE) ? 3,8 kV
• Spannung der PV Anlage, max. UCPV 1.100 V
• Standby-Leistungsaufnahme PC < 0,2 W
• Anschlussart Strang Stecker WM4C

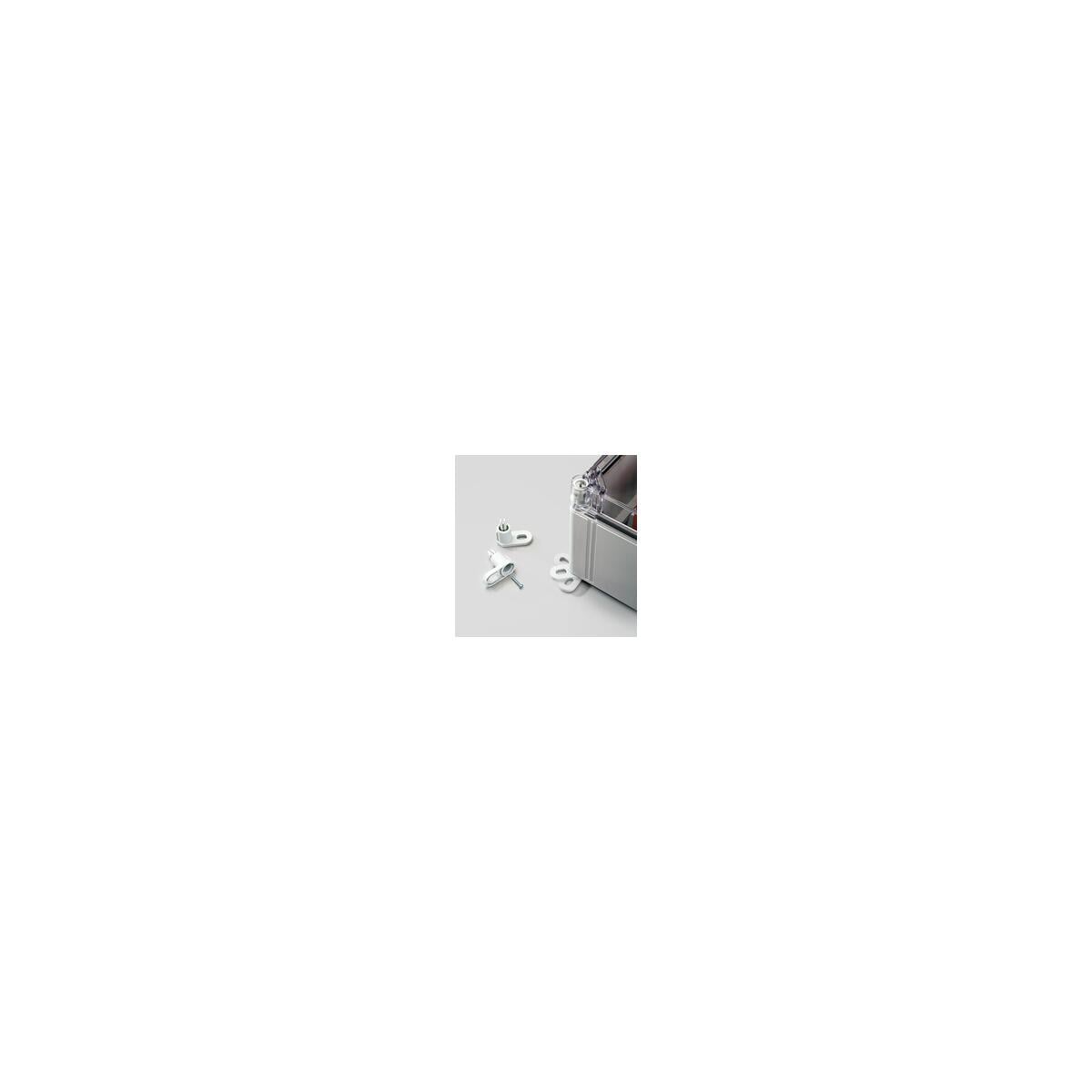

• Gehäusebefestigung über Montagefüße
• Isolierstoff Polyester glass-fibre reinforced, Polycarbonate
• Lasttrennschalter-Ausführung kein Schalter
• Montageart 4 Schrauben, Wandmontage
• Schlagfestigkeit IK08 nach IEC 62208, IK10 nach IEC 62262
• Tiefe 132 mm
• Höhe 234 mm
• Breite 200 mm
• Nettogewicht 2.000 g
