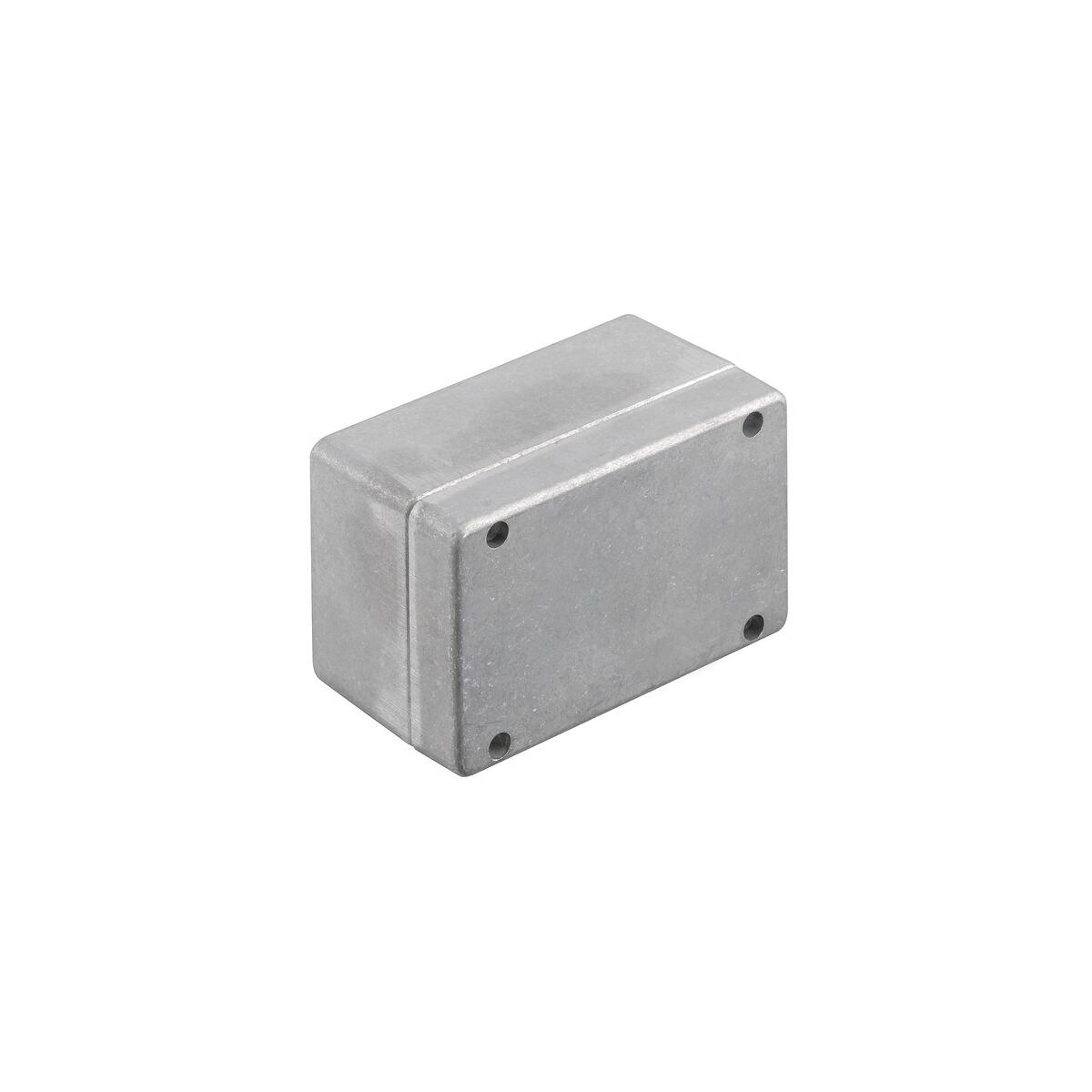

Weidmüller KLIPPON K4 Aluminium-Leergehäuse, 82 x 130 x 72 mm, AlSi12, unbehandelt, silber (342300000)

Gehäuse aus Metall für den Einsatz in industriellen Anwendungen. Die Montagebohrungen befinden sich außerhalb des Dichtigkeitsbereichs. Eine Wandmontage kann durch Befestigungslöcher oder mit Montagefüßen realisiert werden.

Technische Daten:

• Breite: 130 mm
• Höhe: 82 mm
• Tiefe: 72 mm
• Befestigungsmaß Höhe: 68 mm
• Befestigungsmaß Breite: 116 mm
• Nettogewicht: 633 g
• Betriebstemperatur: - 40 °C...80 °C
• Anzahl Deckelschrauben: 4
• Betriebstemperatur, max.: 80 °C
• Betriebstemperatur, min.: - 40 °C
• Deckel: Ja
• Deckelbefestigung: M4 Torxedelstahlschrauben mit Schlitz
• Dichtungsmaterial: Chloropren
• Drehmoment Deckelschrauben: 2,5 Nm
• Einbaubefestigung: Gewindelöcher M5
• Einsatzgebiete: Prozessindustrie, Transportwesen, Schiffbau, Verpackungsindustrie, Hafenanlagen, Maschinenbau
• Flanschplatte: Nein
• Gehäusebefestigung: Löcher 5 mm
• Hinweis: Schutzart: IP68 (t=72h, h=1m)
• Materialstärke Deckel: 2,5 mm
• Materialstärke Gehäuse: 4 mm
• Normen: EN 45545-2:2013
• Oberfläche: unbehandelt
• Schlagfestigkeit: 10 J Standardversion
• Schutzart: IP66, IP67, IP68
• Schutzart (UL): Type 4, Type 4X
• Werkstoff: Aluminium AlSi12
• Zugangsöffnung Breite: 122 mm
• Zugangsöffnung Höhe: 74 mm
• max. Zuladung: 1,066 kg

Bestückung horizontal

• WDU 2,5 / ZDU 2,5 / IDU 2,5: *
• WDU 4 / ZDU 4: *

Bestückung vertikal

• WDU 10 / ZDU 10: 1x2
• WDU 2,5 / ZDU 2,5 / IDU 2,5: 1x5
• WDU 4 / ZDU 4: 1x4
• WDU 6 / ZDU 6: 1x3

Verschraubungen links

• M12: 2
• M16: 2
• M20: 1
• M25: 1
• M32: 1

gen oben / unten

• M12: 5
• M16: 3
• M20: 2
• M25: 2

Verschraubungen rechts

• M12: 2
• M16: 2
• M20: 1
• M25: 1
• M32: 1
