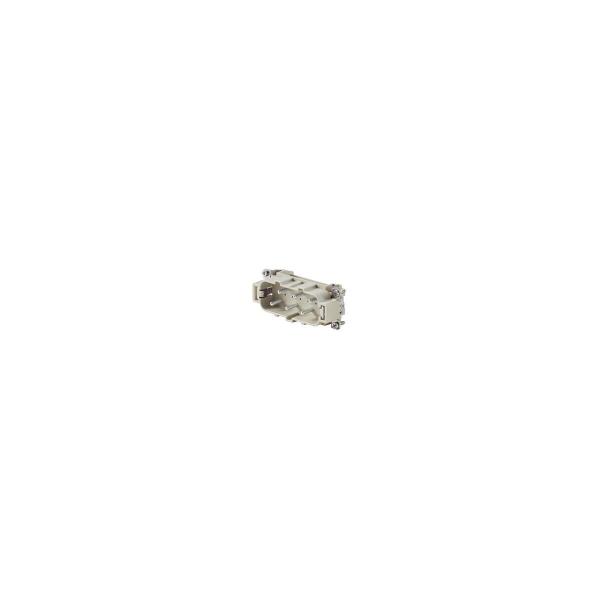

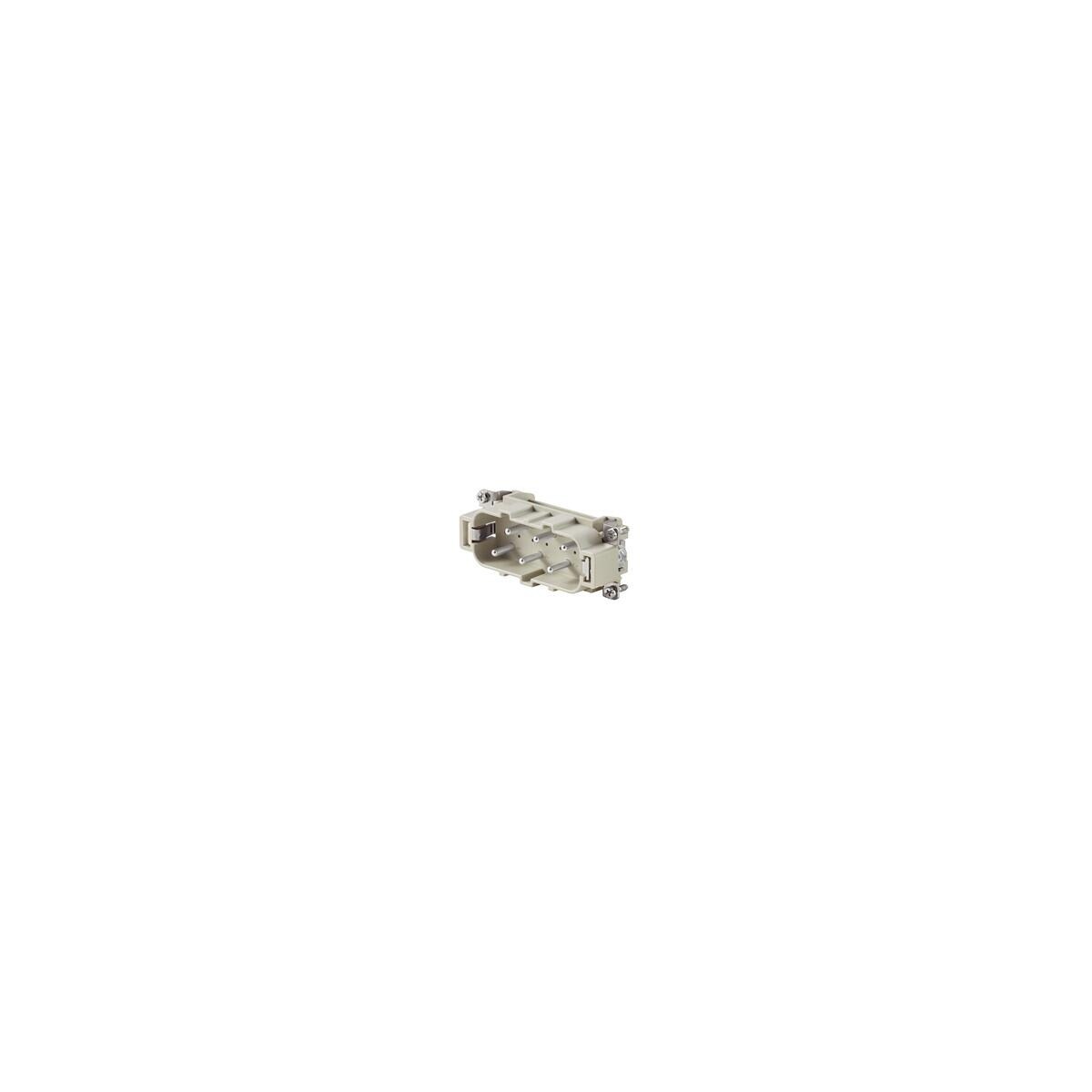

Weidmüller HDC HSB 6 MS HDC-Einsatz, Stift, 400 V, 35 A, Polzahl 6, Schraubanschluss, Baugröße 6 (1498700000)

Einsatz für Industriesteckverbinder, bestehend aus Kontaktelement und Isolierkörper.

Technische Daten:

• Abisolierlänge Bemessungsanschluss 11 mm
• Anschlussart Schraubanschluss
• Anzugsdrehmoment max. Hauptkontakt 1,5 Nm
• Anzugsdrehmoment min. Hauptkontakt 1,2 Nm
• BG 6
• Baugröße 6
• Durchgangswiderstand ?2 m?
• Klemmschraube M 4
• KlingenmaßGr. PZ 1
• Klingenmaß Schlitz (Schraubanschluss) SD 0,8 x 4,0
• Leiteranschlussquerschnitt AWG, max. AWG 10
• Leiteranschlussquerschnitt AWG, min .AWG 20
• Leiteranschlussquerschnitt, eindrähtig, max. 6 mm²
• Leiteranschlussquerschnitt, eindrähtig, min. 0,5 mm²
• Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. 6 mm²
• Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. 0,5 mm²
• Leiteranschlussquerschnitt, feindrähtig, max. 6 mm²
• Leiteranschlussquerschnitt, feindrähtig, min. 0,5 mm²
• Leiteranschlussquerschnitt, max. 6 mm²
• Leiteranschlussquerschnitt, min. 0,5 mm²
• Oberfläche Silber passiviert
• Werkstoff Kupferlegierung
• Abisolierlänge PE-Anschluss 10 mm
• Anschlussart PE Schraubanschluss
• Anzugsdrehmoment, max. PE-Anschluss 2,5 Nm
• Anzugsdrehmoment, min. PE-Anschluss 2 Nm
• Befestigungsschraube M 5
• Bemessungsquerschnitt 6 mm²
• Klingenmaß Schlitz (PE-Anschluss) 1 x 5,5
• Leiteranschlussquerschnitt AWG (PE), max. AWG 10
• Leiteranschlussquerschnitt AWG (PE), min. AWG 20

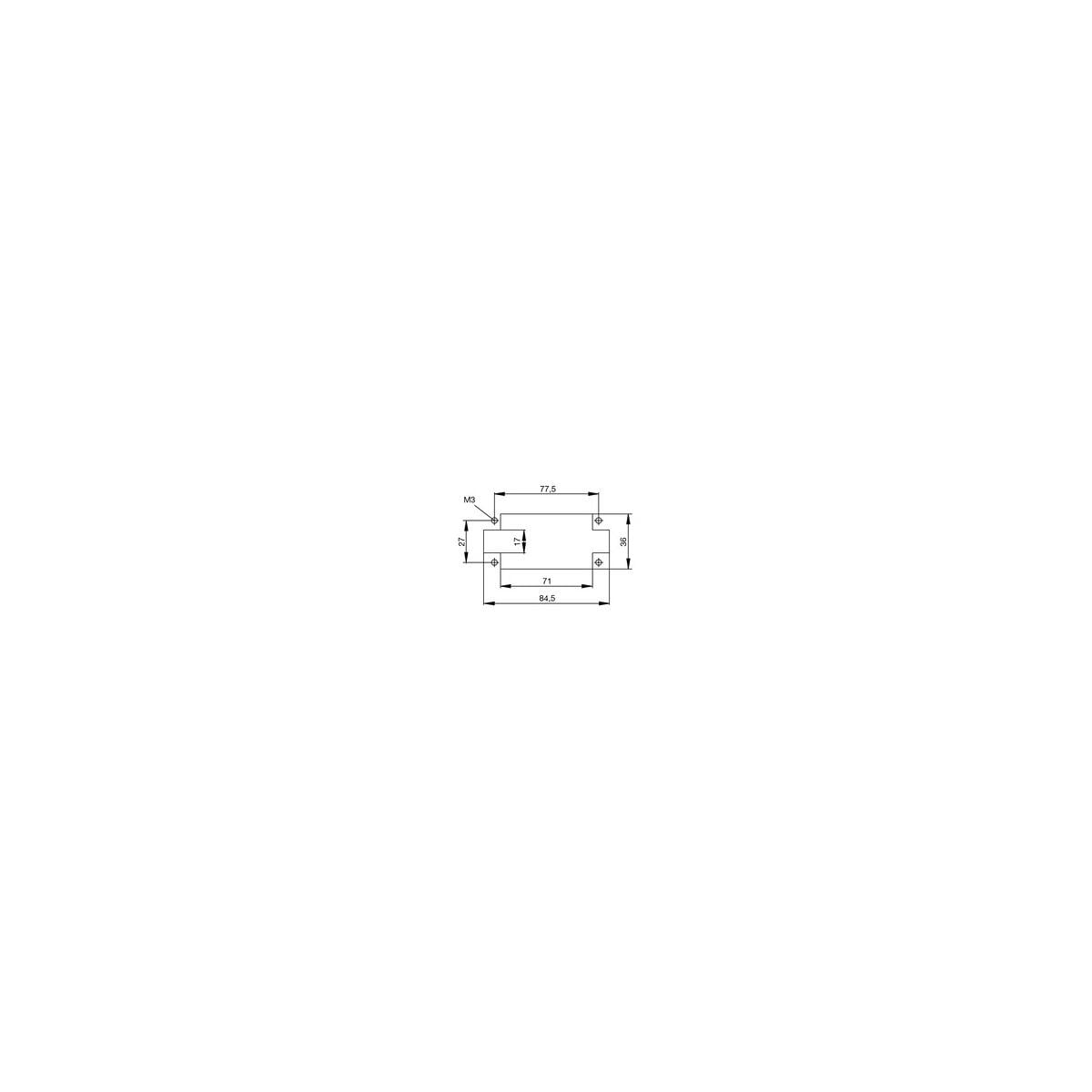

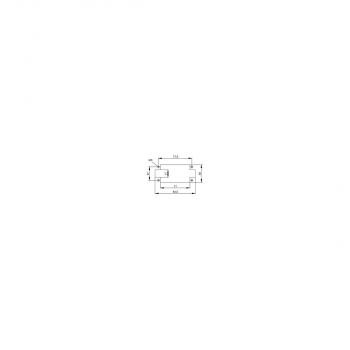

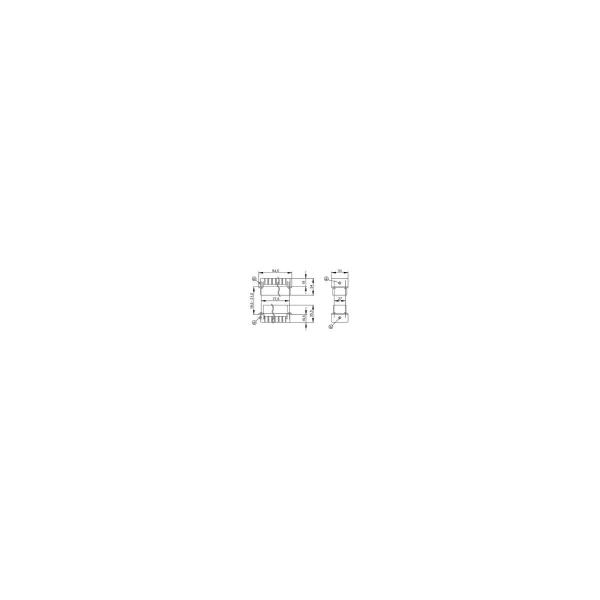

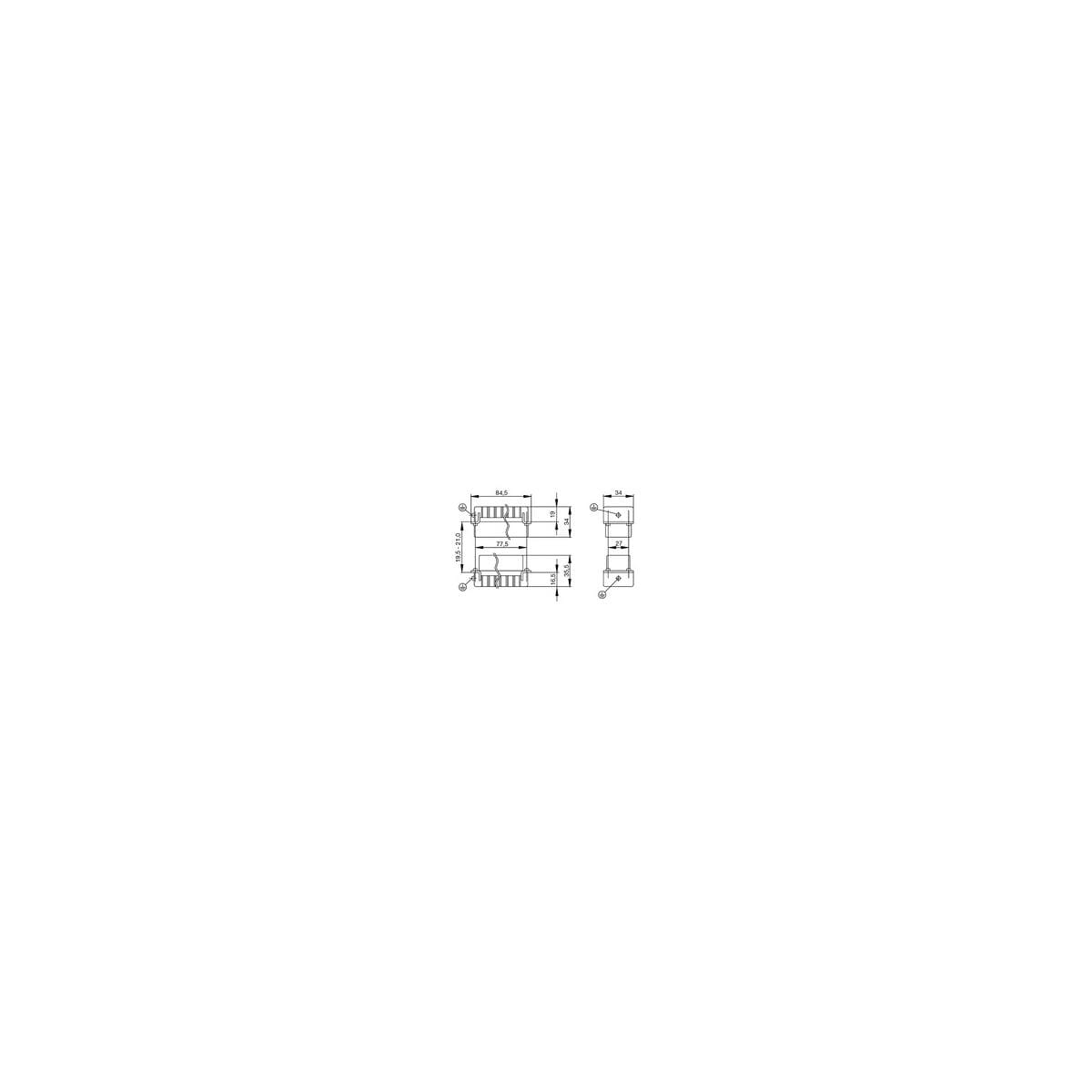

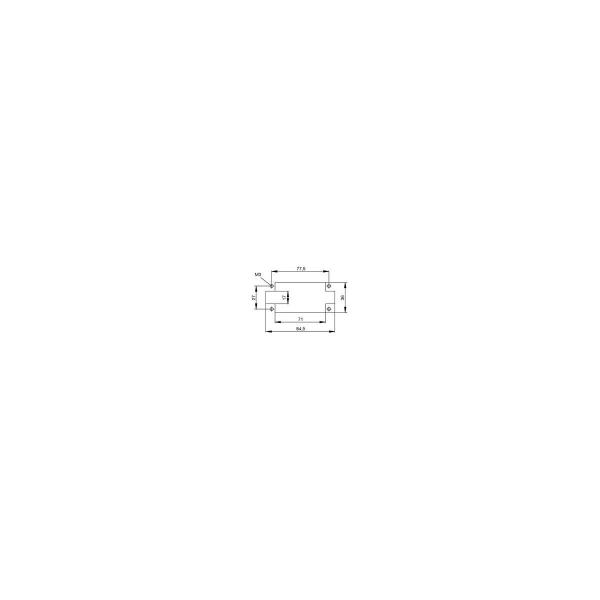

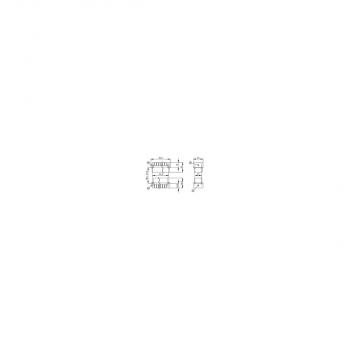

• Breite 34 mm
• Höhe Stecker 34 mm
• Länge Sockel 84,5 mm

Lieferumfang:

• 1x HDC - Einsatz
