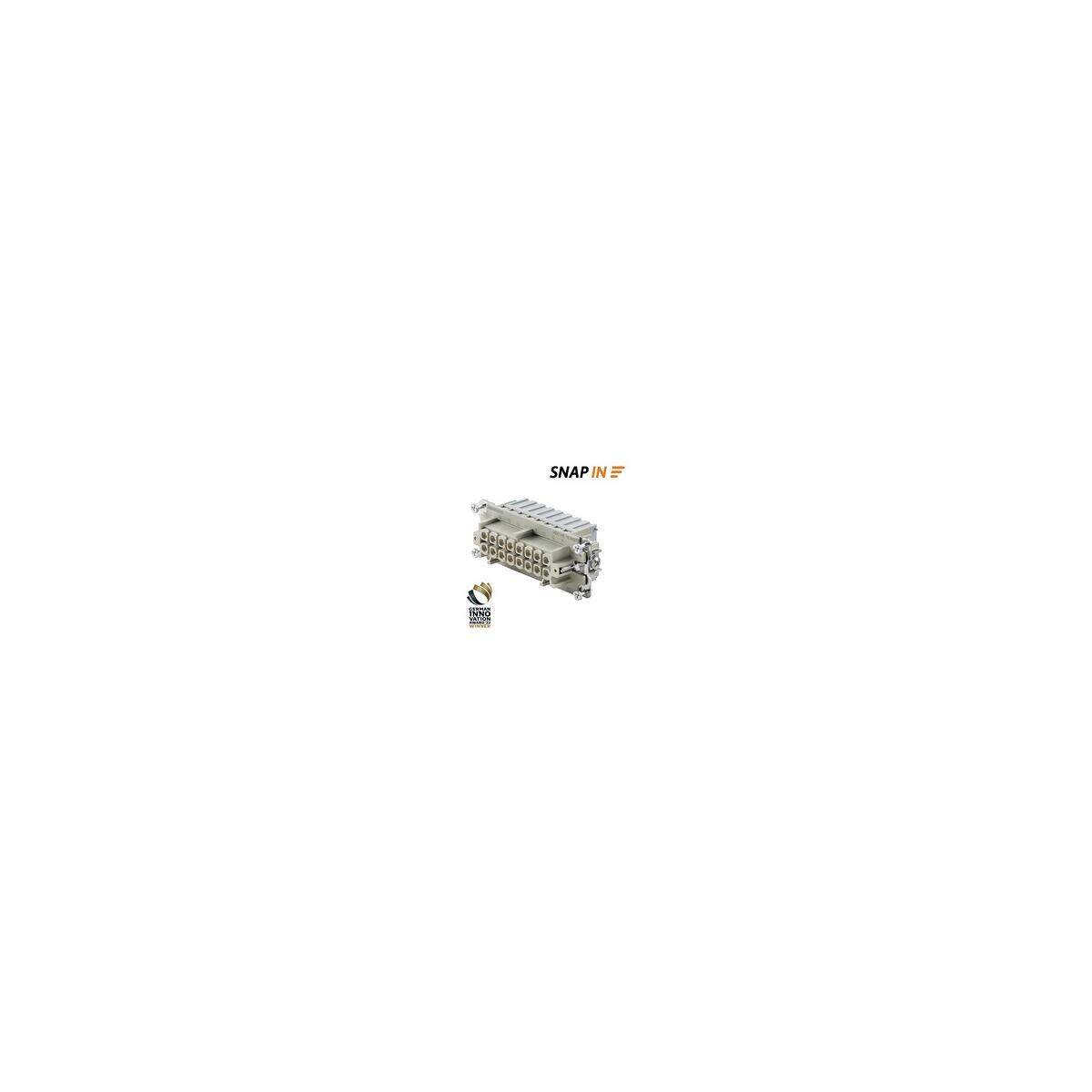

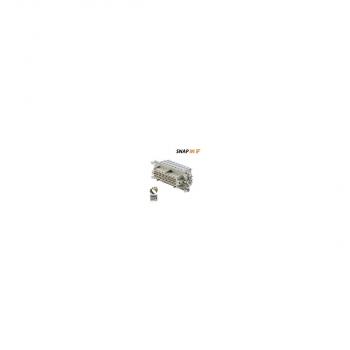

Weidmüller HDC HE 16 FQT HDC-Einsatz, Buchse, 500 V, 16 A, Polzahl 16, SNAP IN, Baugröße 6, (2666950000)

Bei dem SNAP IN-Anschluss ist die Leiteranschlussebene bereits geöffnet und der abisolierte Leiter kann einfach eingesteckt werden. In der Endposition schliesst der patentierte Klemmmechanismus automatisch. Dadurch ist sie praktisch wartungsfrei und es besteht eine sichere und dauerhafte Verbindung, welche rüttelfest ausgelegt ist.

Technische Daten:

• Abisolierlänge Bemessungsanschluss 10 mm
• Anschlussart SNAP IN
• BG 6
• Baugröße 6
• Durchgangswiderstand ?2 m?
• Klingenmaß SD 0,6 x 3,5
• Leiteranschlussquerschnitt AWG, max. AWG 16
• Leiteranschlussquerschnitt AWG, min. AWG 20
• Leiteranschlussquerschnitt, eindrähtig, max. 2,5 mm²
• Leiteranschlussquerschnitt, eindrähtig, min. 1 mm²
• Leiteranschlussquerschnitt, feindrähtig, max. 2,5 mm²
• Leiteranschlussquerschnitt, feindrähtig, min. 1 mm²
• Leiteranschlussquerschnitt, max. 2,5 mm²
• Leiteranschlussquerschnitt, min. 1 mm²
• Oberfläche Silber passiviert
• Werkstoff Kupferlegierung
• Abisolierlänge PE-Anschluss10 mm
• Anschlussart PESchraubanschluss
• Anzugsdrehmoment, max. PE-Anschluss 1,5 Nm
• Anzugsdrehmoment, min. PE-Anschluss 1,2 Nm
• Befestigungsschraube M 4
• Klingenmaß Schlitz (PE-Anschluss) SD 0,8 x 4,0
• Leiteranschlussquerschnitt AWG (PE), max. AWG 12
• Leiteranschlussquerschnitt AWG (PE), min. AWG 20

Lieferumfang:

• 1x HDC-Einsatz
