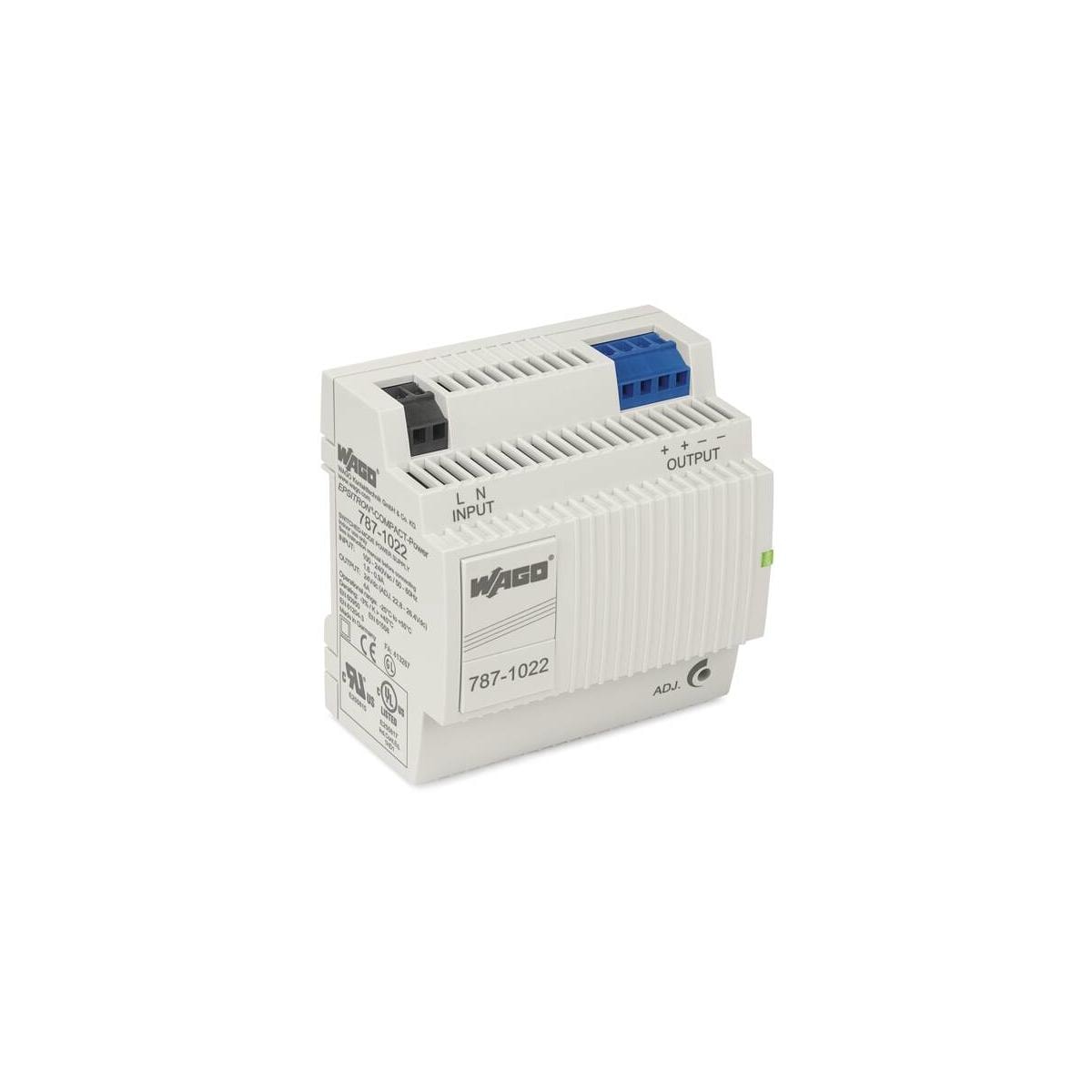

Wago Primär getaktete Stromversorgung, Compact, 1-phasig, Ausgangsspannung DC 24 V, Ausgangsstrom 4 A (787-1022)

Primär getaktete Stromversorgungen EPSITRON® COMPACT Power Ausgangsspannung DC 24 V 4 A.

• Primär getaktete Stromversorgung
• Selbstkühlung durch natürliche Konvektion bei horizontaler Einbaulage
• Stufenprofil, optimal für Installationsverteiler oder Systemverteiler
• Überkopfeinbau mit Derating zulässig
• Parallelschaltbar, reihenschaltbar
• Galvanisch getrennte Ausgangsspannung (SELV) gemäß EN 61010-2-201/UL 60950-1; PELV gemäß EN 60204

Technische Daten:

Eingang:

• Phasen: 1
• Eingangsnennspannung Ue Nenn: 1 x AC 100 ? 240 V
• Eingangsspannungsbereich: 1 x AC 85 ? 264 V; DC 120 ? 300 V
• Eingangsspannungsderating: auf Anfrage
• Nennnetzfrequenz-Bereich: 44 ? 66 Hz; 0 Hz
• Eingangsstrom Ie: ? 0,9 A (AC 230 V); ? 1,6 A (AC 110 V)
• Einschaltstrom: ? 30 A (NTC)
• Leistungsfaktorkorrektur (PFC): passiv
• Netzausfall-Überbrückung: ? 100 ms (AC 230 V); ? 15 ms (AC 110 V)

Ausgang:

• Ausgangsnennspannung Ua Nenn: DC 24 V (SELV)
• Ausgangsspannungsbereich: DC 22,8 ? 26,4 V (einstellbar)
• Ausgangsnennstrom Ia Nenn: 4 A (DC 24 V); 2,4 A (bei beliebiger Einbaulage)
• Ausgangsnennleistung: 96 W
• Restwelligkeit: ? 100 mV (Spitze ? Spitze)
• Strombegrenzung: 1,1 x Ia Nenn typ.
• Verhalten bei Überlast. Konstantstrom
• Signalisierung und Kommunikation:
• Signalisierung: 1 x LED-Betriebsanzeige (grün)
• Betriebsanzeige: LED grün (Ua)

Wirkungsgrad/Verlustleistung:

• Verlustleistung Pv: ? 0,8 W; ? 13,1 W (AC 230 V; Nennlast)
• Verlustleistung max. Pv max.: 14,8 W (AC 264 V / DC 24 V; 4 A)
• Wirkungsgrad typ.: 88 %

Absichrung:

• Interne Sicherung: T 4 A / AC 250 V
• Vorsicherung (notwendig): Für DC-Eingangsspannung ist eine externe DC-Sicherung erforderlich
• Vorsicherung (empfohlen): Leitungsschutzschalter 6 A (Charakteristik C), 10 A (Charakteristik B) oder höher

Sicherheit und Schutz:

• Schutzklasse: II
• Schutzart: IP20; gemäß EN 60529
• Überspannungskategorie: II
• Verschmutzungsgrad: 2
• Transienten Schutz; primär: Varistor
• Überspannungsschutz; sekundär: ? DC 40 V (im Fehlerfall)
• Kurzschlussfest: ja
• Leerlauffest: ja
• Parallelschaltbar: ja
• Reihenschaltbar: ja
• MTBF: > 500.000 h (gemäß IEC 61709)

Anschlussdaten:

• Anschlusstyp 1: Eingang/Ausgang
• Anschlusstechnik: CAGE CLAMP®
• WAGO Klemme: WAGO Serie 740
• Eindrähtiger Leiter: 0,08 ? 2,5 mm² / 28 ? 12 AWG
• Feindrähtiger Leiter: 0,08 ? 2,5 mm² / 28 ? 12 AWG
• Abisolierlänge: 6 ? 7 mm / 0.24 ? 0.28 inch

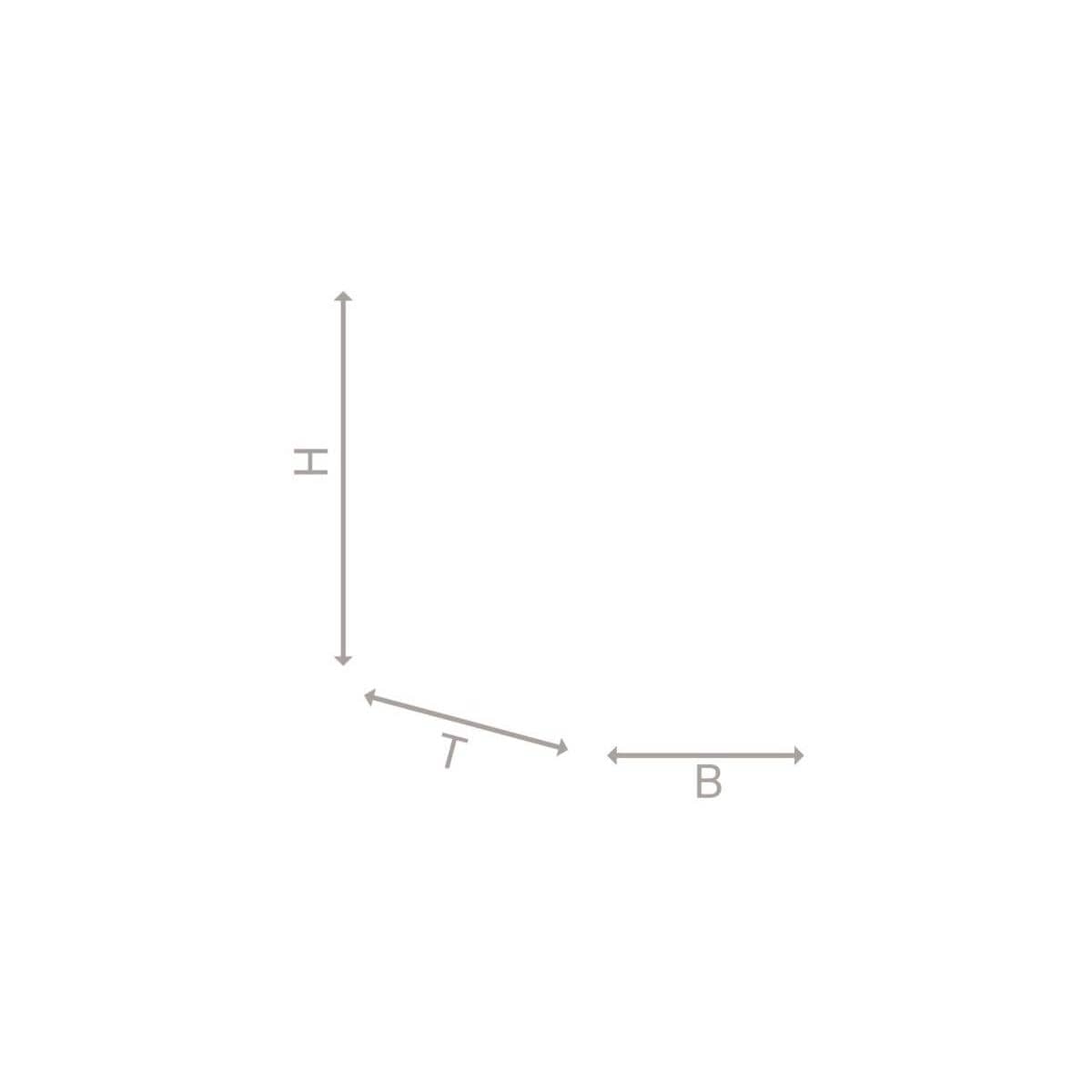

Geometrische Daten:

• Breite: 90 mm / 3.543 inch
• Höhe: 89 mm / 3.504 inch
• Tiefe: 59 mm / 2.323 inch
• Tiefe ab Oberkante Tragschiene: 55 mm / 2.165 inch

Mechanische Daten:

• Montageart: Tragschiene 35

Werkstoffdaten:

• Brennbarkeitsklasse gemäß UL 94: V0
• Gewicht: 310 g
