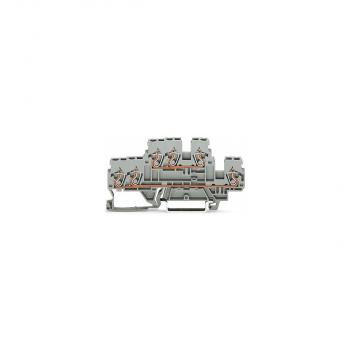

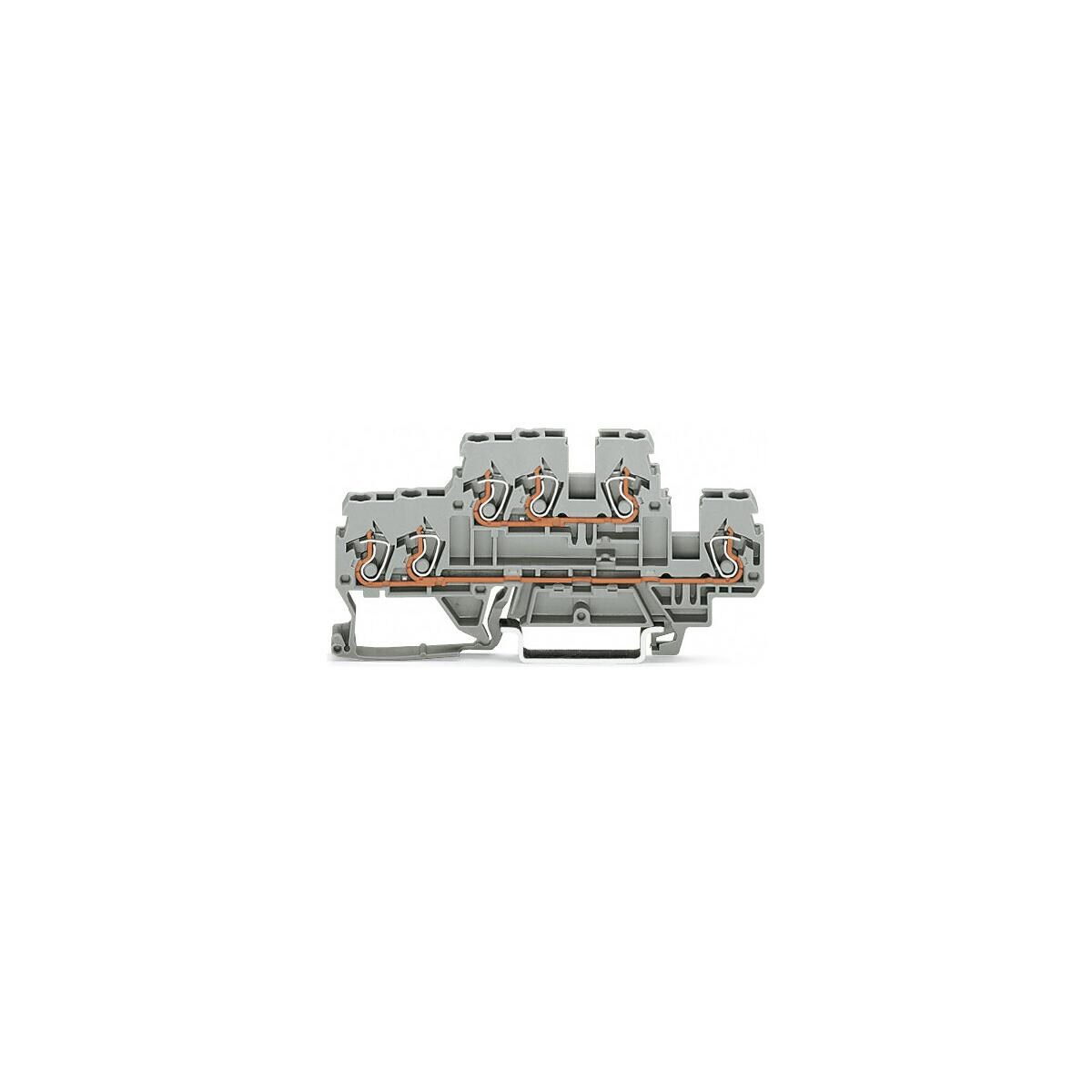

3-Leiter-Doppelstockklemme; Durchgangs-/Durchgangsklemme; L/L; für Tragschiene 35 x 15 und 35 x 7,5; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; grau
Hinweise
- Sicherheitshinweis 1: Max. Isolationsdurchmesser: 4,4 mm
Elektrische Daten
Bemessungsdaten gemäß IEC/EN
- Bemessungsdaten gemäß: IEC/EN 60947-7-1
- Bemessungsspannung (III / 3): 500V
- Bemessungsstoßspannung (III / 3): 6kV
- Bemessungsstrom: 24A
- Legende Bemessungsdaten: (III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3
Verlustleistung
- Verlustleistung, pro Pol (Potential): 0,766W
- Bemessungsstrom IN zur Verlustleistungsangabe: 24A
- Widerstandswert zur stromabhängigen Verlustleistungsangabe: 0,001?
Anschlussdaten
- Gesamte Anzahl der Klemmstellen: 6
- Gesamte Anzahl der Potentiale: 2
- Anzahl der Ebenen: 2
Anschluss 1
- Anschlusstechnik: CAGE CLAMP®
- Betätigungsart: Betätigungswerkzeug
- Anschließbare Leiterwerkstoffe: Kupfer
- Eindrähtiger Leiter: 0,08 ? 2,5 mm² / 28 ? 12 AWG
- Feindrähtiger Leiter: 0,08 ? 4 mm² / 28 ? 12 AWG
- Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen: 0,08 ? 1,5 mm² / 28 ? 14 AWG
- Abisolierlänge: 6 ? 7 mm / 0.24 ? 0.28 inch
- Verdrahtungsrichtung: Frontverdrahtung
Geometrische Daten
- Breite: 5 mm / 0.197 inch
- Höhe: 91 mm / 3.583 inch
- Tiefe ab Oberkante Tragschiene: 40 mm / 1.575 inch
Mechanische Daten
- Potentialkennzeichnung: L/L
- Bauform: horizontale Bauform
- Montageart: Tragschiene 35
- Beschriftungsebene: Seitliche Beschriftung
Werkstoffdaten
- Farbe: grau
- Isolierstoffgruppe: I
- Isolierwerkstoff Hauptgehäuse: Polyamid (PA66)
- Brennbarkeitsklasse gemäß UL 94: V0
- Brandlast: 0,201MJ
- Gewicht: 14,1g
Umgebungsbedingungen
- Verarbeitungstemperatur: -35 ? +85 °C
- Dauergebrauchstemperatur: -60 ? +105 °C
