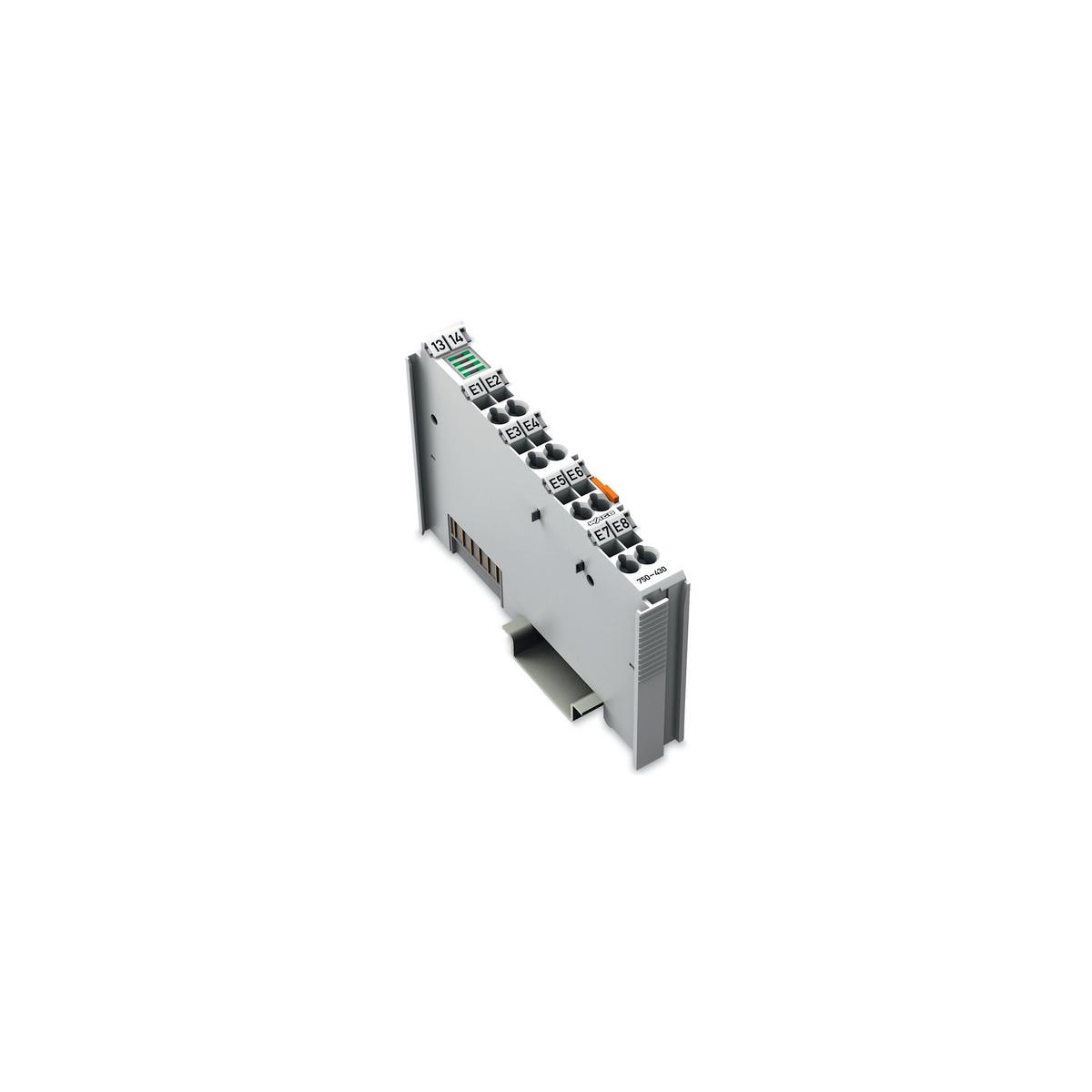

Wago 750-430 8-Kanal-Digitaleingang, DC 24 V, 3 ms

8-Kanal-Digitaleingangsklemme DC 24 V 3,0 ms positivschaltend 1-Leiter-Anschluss lichtgrau. Digitaleingangsklemmen erfassen Steuersignale aus Feldbereich, über Digitalausgangsklemmen werden Steuersignale aus Automatisierungsgerät an angeschlossene Aktoren weitergegeben, Ein-/Ausgänge: galvanische Trennung Feld- und Systemebene, 24V DC, (BxHxT) 12 x 69,8 x 100 mm

• Das Digitaleingangsmodul verfügt bei nur 12 mm Baubreite über 8 Kanäle. Es erfasst Steuersignale aus dem Feldbereich, z.B. über Sensoren.
• Zur Störunterdrückung ist jedem Eingang ein Filter vorgeschaltet.
• Feld- und Systemebene sind galvanisch getrennt.

Technische Daten:

• Anzahl der digitalen Eingänge: 8
• Anzahl der Kanäle insgesamt (Modul): 8
• Signalart:
  • Digital
  • Spannung
• Signalart Spannung: 8 x (1 Leiter)
• Eingangscharakteristik: positivschaltend
• Eingangsfilter (digital):
  • 3 ms
  • 3 ms
• Eingangsstrom je Kanal bei Signal (1) typ.: 2,8 mA
• Spannungsbereich für Signal (0): DC ?3 ? +5 V
• Spannungsbereich für Signal (1): DC 15 ? 30 V
• Datenbreite Eingangsdaten (intern) max.: 8 Bit
• Versorgungsspannung System: DC 5 V; über Datenkontakte
• Stromaufnahme Systemversorgung (5 V): 17mA
• Versorgungsspannung Feld: DC 24 V (-25 ? +30 %); über Leistungskontakte (Einspeisung über Messerkontakt; Weiterleitung über Federkontakt)
• Potentialtrennung: 500 V System/Feld

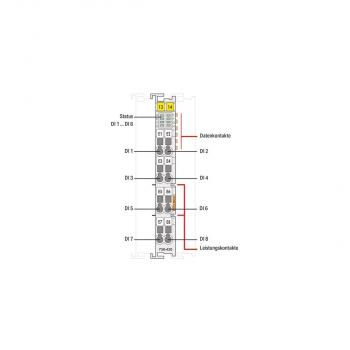

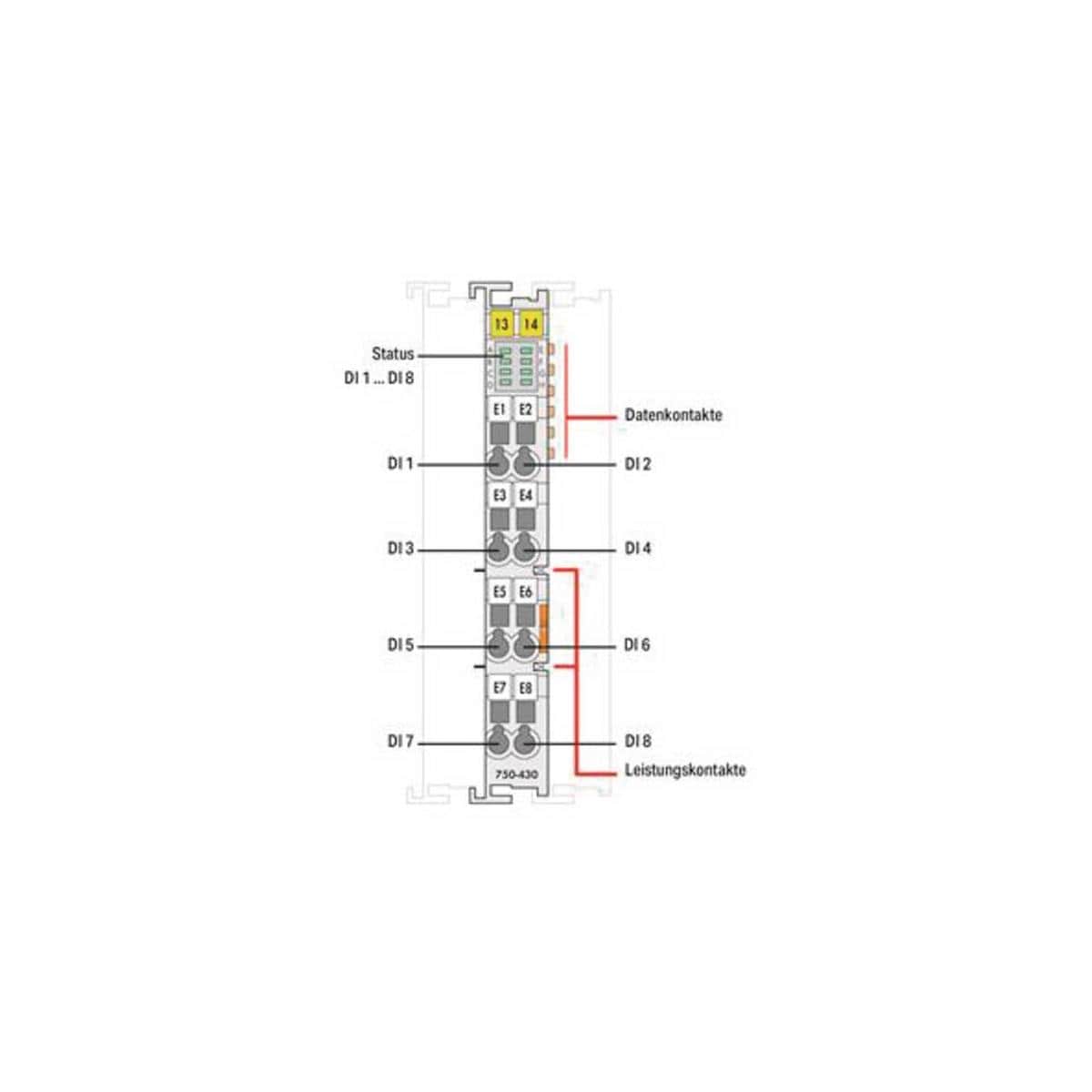

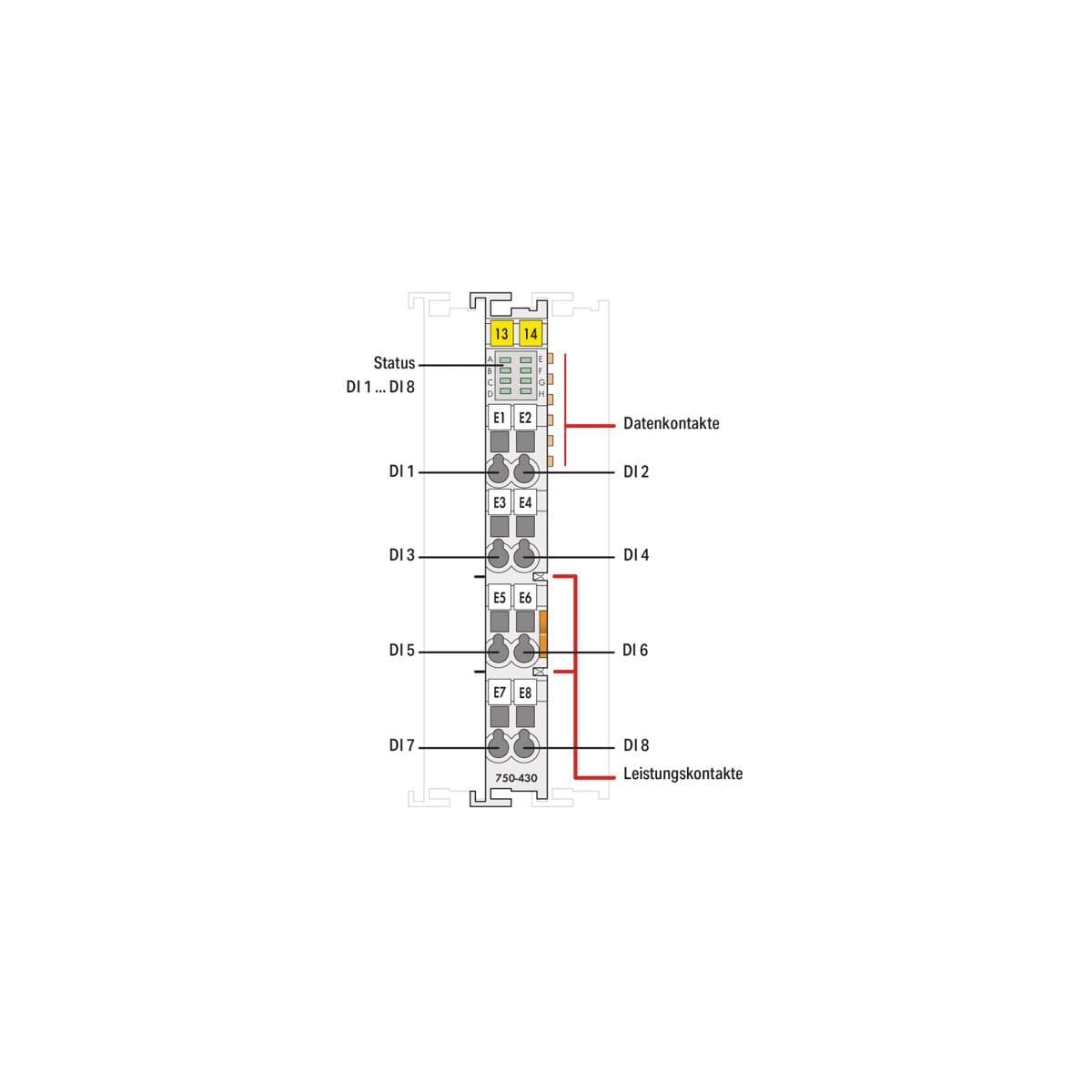

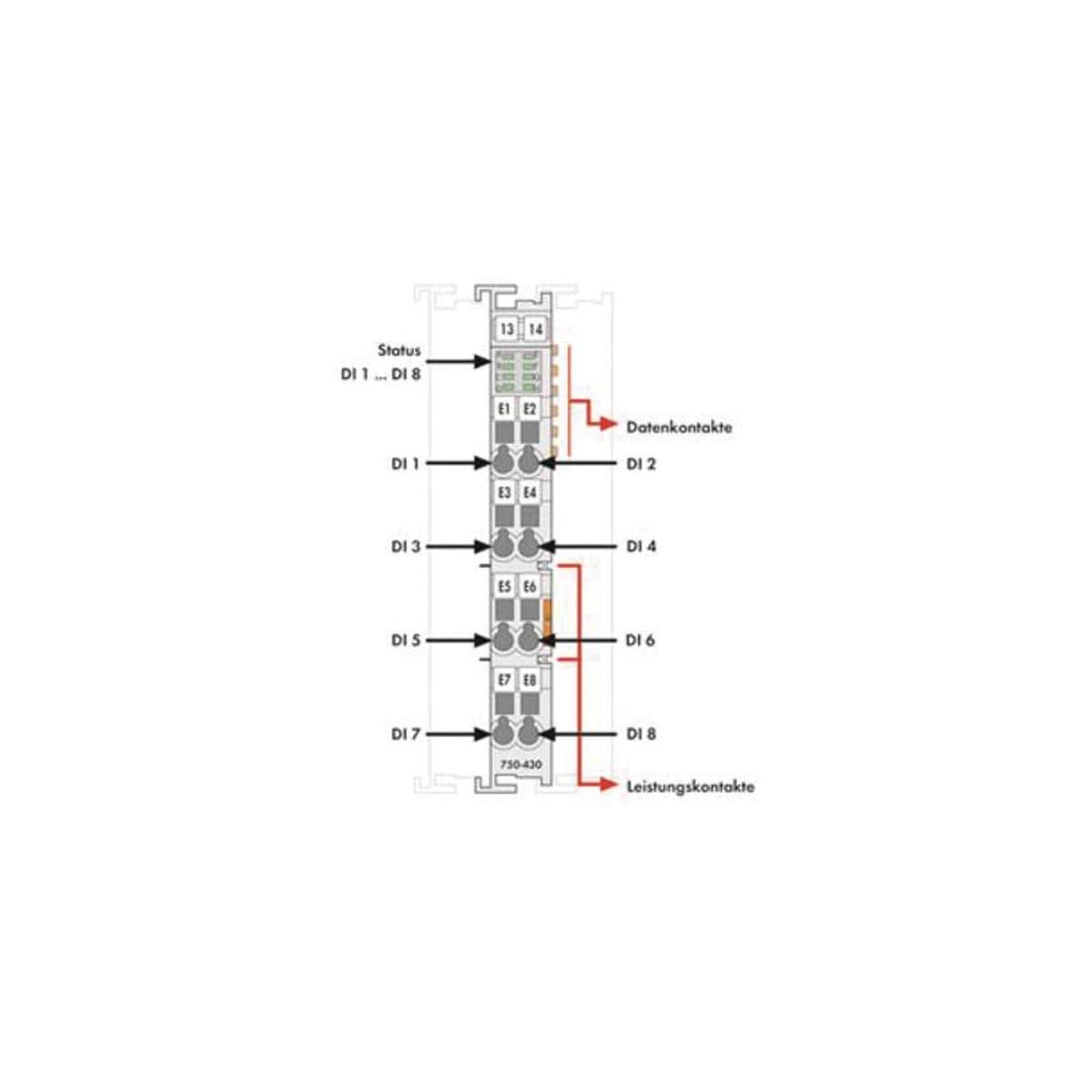

• Anzeigeelemente: LED (A-D) grün: Status DI 1, DI 3, DI 5, DI 7; LED (E-H) grün: Status DI 2, DI 4, DI 6, DI 8
• Anzahl Leistungskontakte eingehend: 2
• Anzahl Leistungskontakte ausgehend: 2
• Stromtragfähigkeit der Leistungskontakte: 10 A

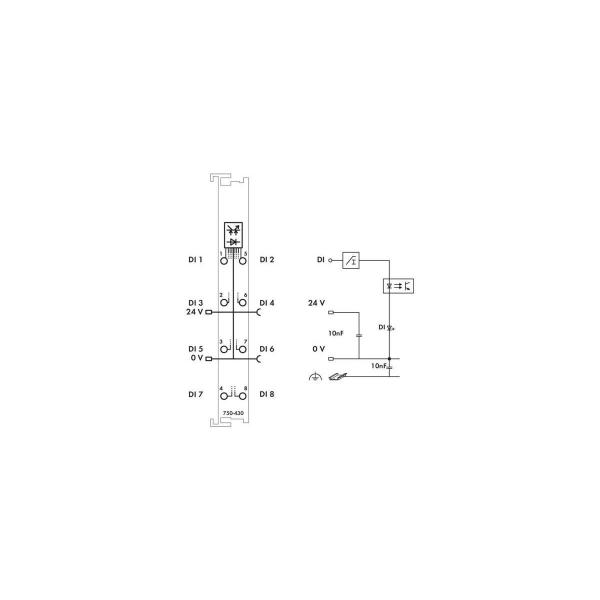

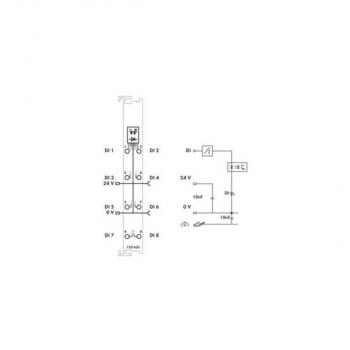

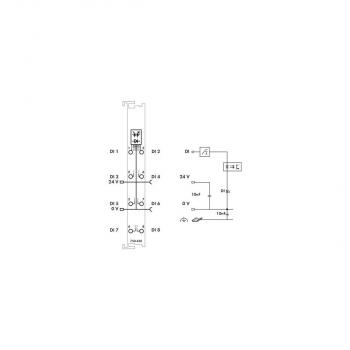

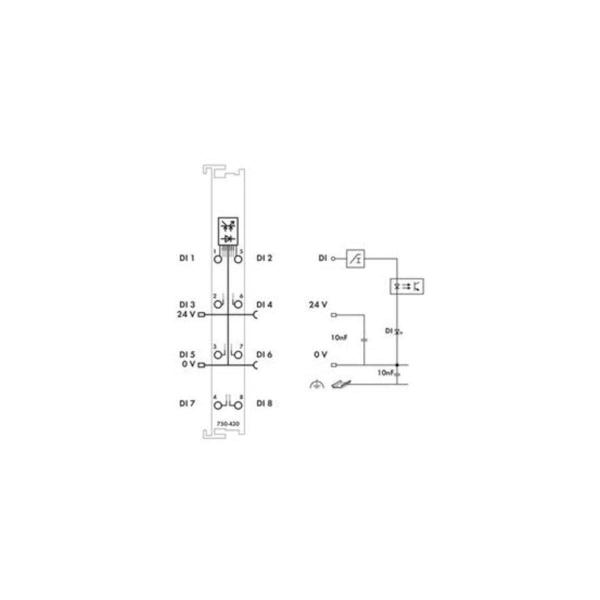

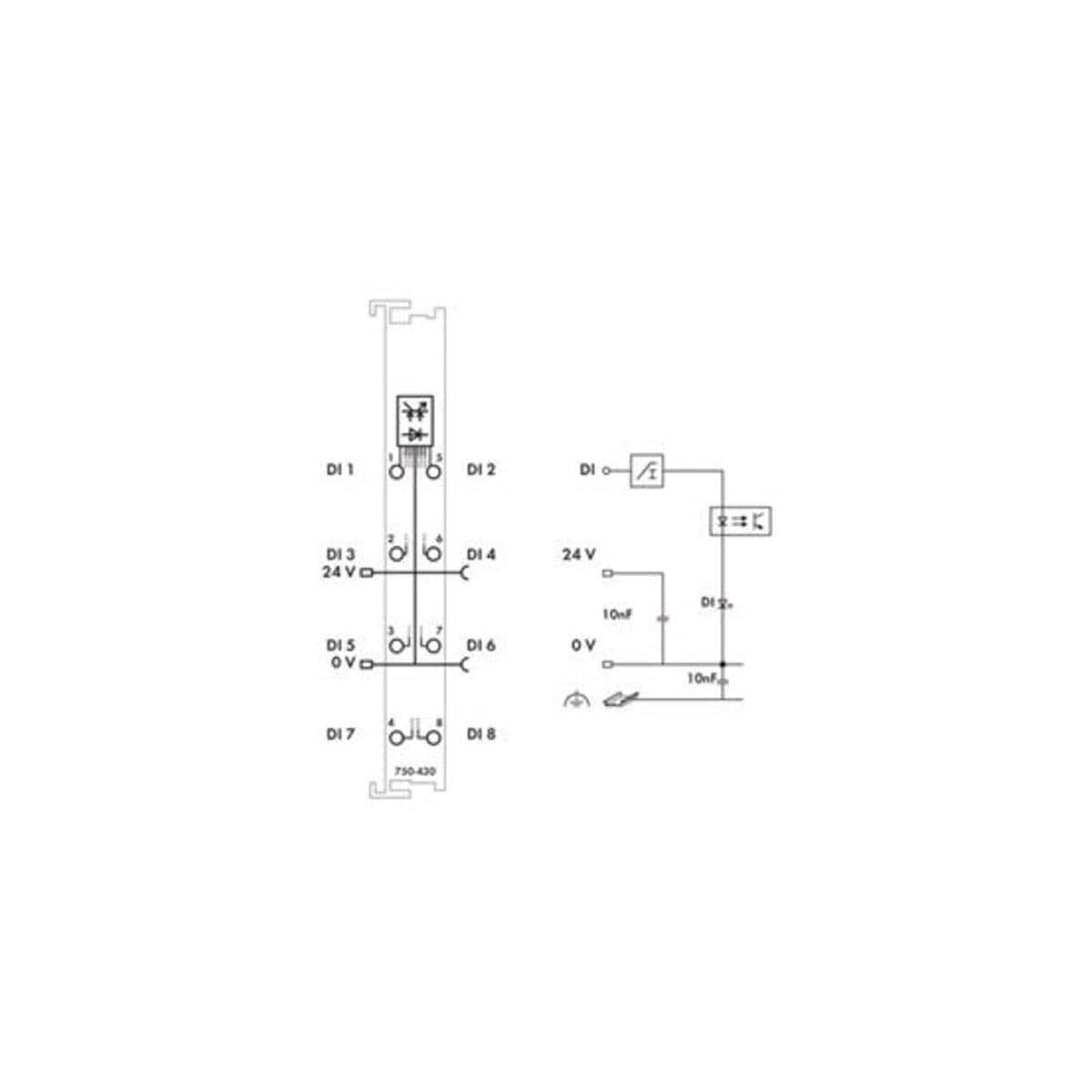

Anschlussdaten:

• Anschlusstechnik: Ein-/Ausgänge: 8 x CAGE CLAMP®
• Anschlusstyp 1: Ein-/Ausgänge
• Eindrähtiger Leiter: 0,08 ? 2,5 mm² / 28 ? 14 AWG
• Feindrähtiger Leiter: 0,08 ? 2,5 mm² / 28 ? 14 AWG
• Abisolierlänge: 8 ? 9 mm / 0.31 ? 0.35 inch

Geometrische Daten:

• Breite: 12 mm / 0.472 inch
• Höhe: 100 mm / 3.937 inch
• Tiefe: 67,8 mm / 2.669 inch
• Tiefe ab Oberkante Tragschiene: 60,6 mm / 2.386 inch

Mechanische Daten:

• Montageart: Tragschiene 35
• Steckbare Verdrahtungsebene: fest

Werkstoffdaten:

• Farbe: lichtgrau
• Gehäusewerkstoff: Polycarbonat, Polyamid 6.6
• Brandlast: 1,187MJ
• Gewicht: 47 g
