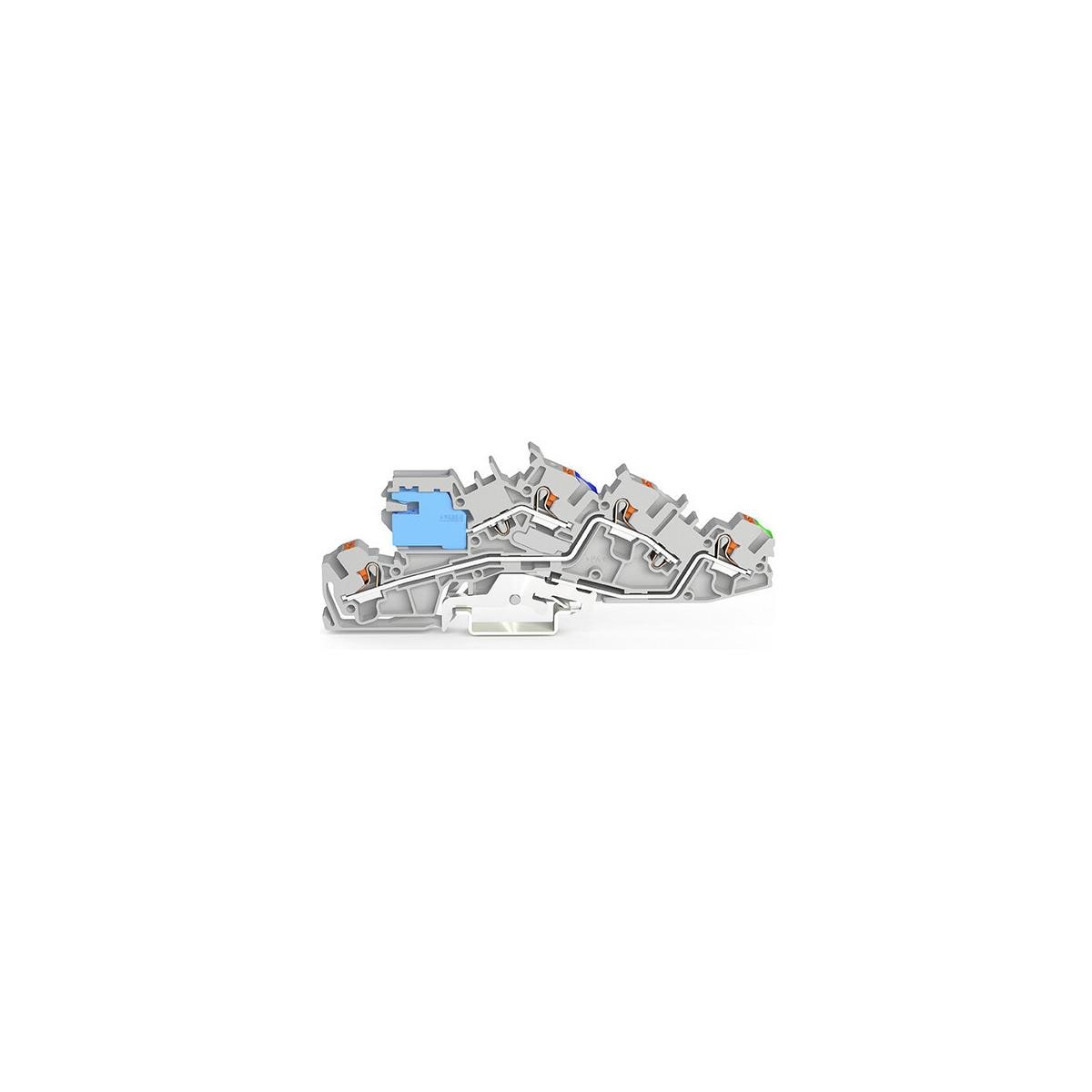

Wago 2205-7641 Installationsetagenklemme mit Drücker 4 mm², mit N-Trennschlitten, NT/L/PE, Push-in CAGE CLAMP®, grau

Installationsetagenklemme, mit Drücker, 4 mm²

Elektrische Daten:

Bemessungsdaten gemäß IEC/EN 60947-7-1:

• Bemessungsdaten Hinweis: Potential ? Masse
• Bemessungsspannung (III / 3): 250 V
• Bemessungsstoßspannung (III / 3): 4 kV
• Bemessungsstrom: 31 A
• Strom bei Leiterquerschnitt (max.) mm²: 35 A
• Legende Bemessungsdaten: (III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3

Bemessungsdaten gemäß 2 IEC/EN 60947-7-1:

• Bemessungsdaten Hinweis 2: Potential ? Potential
• Bemessungsspannung (III / 3) 2: 400 V
• Bemessungsstoßspannung (III / 3) 2: 6 kV
• Bemessungsstrom 2: 31 A
• Strom bei Leiterquerschnitt (max.) 2: 35 A

Verlustleistung:

• Verlustleistung, pro Pol (Potential): 1,922W
• Bemessungsstrom IN zur Verlustleistungsangabe: 31 A
• Widerstandswert zur stromabhängigen Verlustleistungsangabe: 0,001?

Anschlussdaten:

• Klemmstellen: 4
• Gesamte Anzahl der Potentiale: 3
• Anzahl der Ebenen: 3

Anschluss 1:

• Anschlusstechnik: Push-in CAGE CLAMP®
• Betätigungsart: Drücker
• Anschließbare Leiterwerkstoffe: Kupfer
• Nennquerschnitt: 4 mm²
• Eindrähtiger Leiter: 0,5 ? 6 mm² / 20 ? 10 AWG
• Eindrähtiger Leiter direkt steckbar: 1,5 ? 6 mm² / 14 ? 10 AWG
• Feindrähtiger Leiter: 0,5 ? 6 mm² / 20 ? 10 AWG
• Feindrähtiger Leiter, mit Aderendhülse mit Kunststoffkragen: 0,5 ? 4 mm² / 20 ? 12 AWG
• Feindrähtiger Leiter, mit Aderendhülse, direkt steckbar: 1,5 ? 4 mm² / 18 ? 12 AWG
• Hinweis (Leiterquerschnitt): Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein
• Abisolierlänge: 11 ? 13 mm / 0.43 ? 0.51 inch
• Verdrahtungsrichtung: Frontverdrahtung

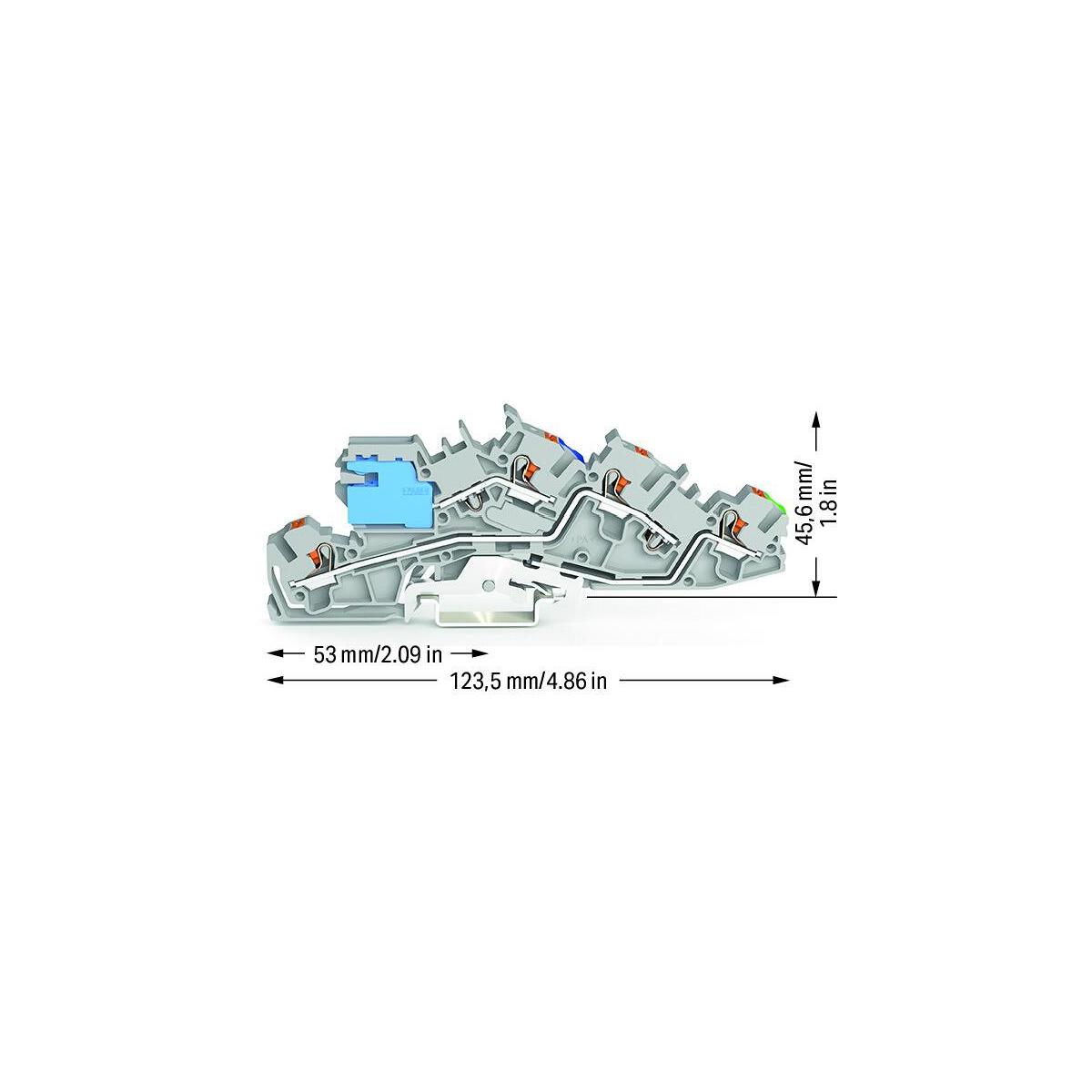

Geometrische Daten:

• Breite: 6,2 mm / 0.244 inch
• Höhe: 123,5 mm / 4.862 inch
• Tiefe ab Oberkante Tragschiene: 45,6 mm / 1.8 inch

Mechanische Daten:

• Potentialkennzeichnung: NT/L/PE
• Montageart: Tragschiene 35
• Beschriftungsebene: Mitten-/Seitliche Beschriftung

Werkstoffdaten:

• Farbe: grau
• Isolierstoffgruppe: I
• Isolierwerkstoff Hauptgehäuse: Polyamid (PA66)
• Brennbarkeitsklasse gemäß UL 94: V0
• Brandlast: 0,381MJ
• Gewicht: 31,5 g
