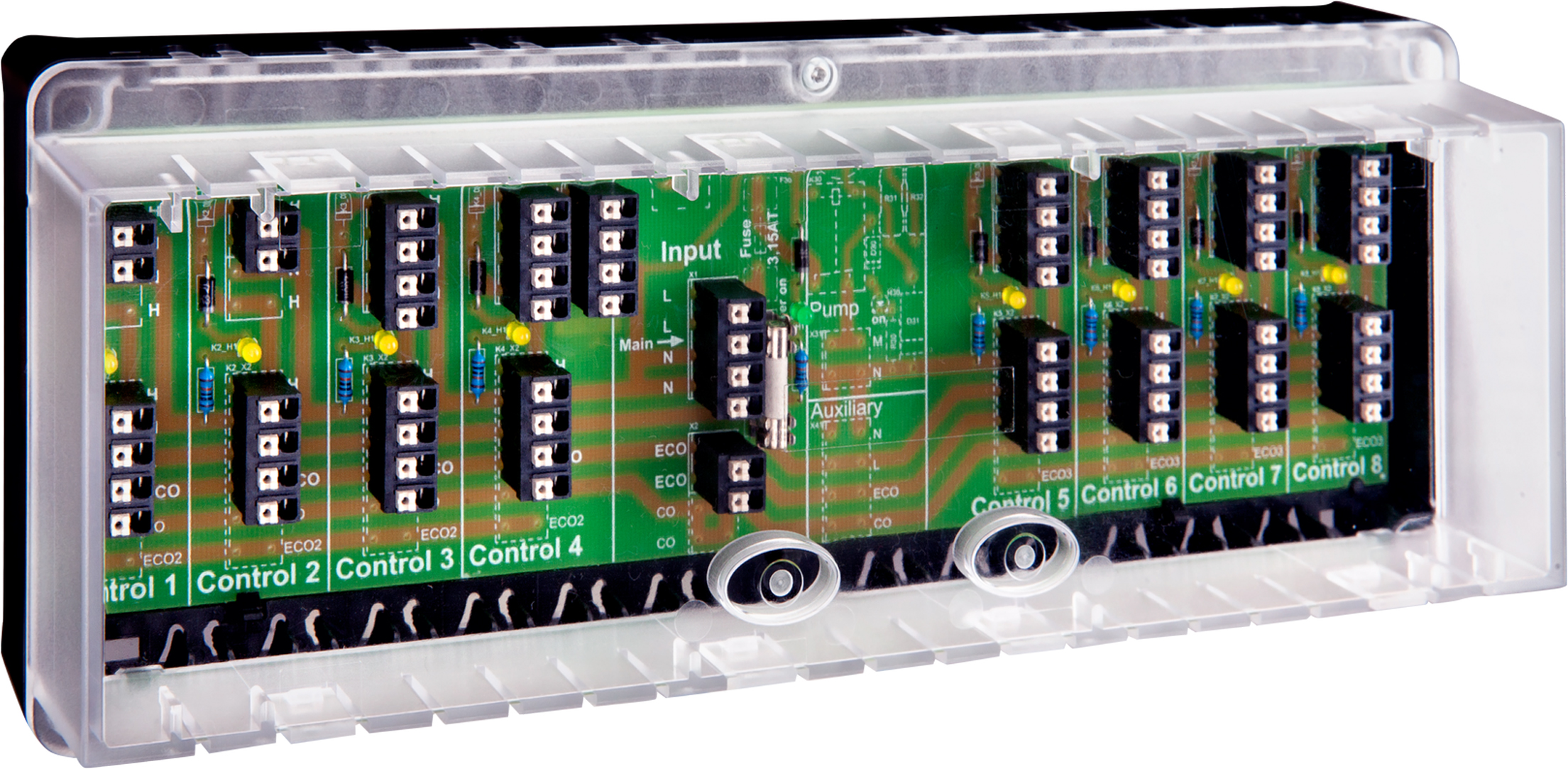

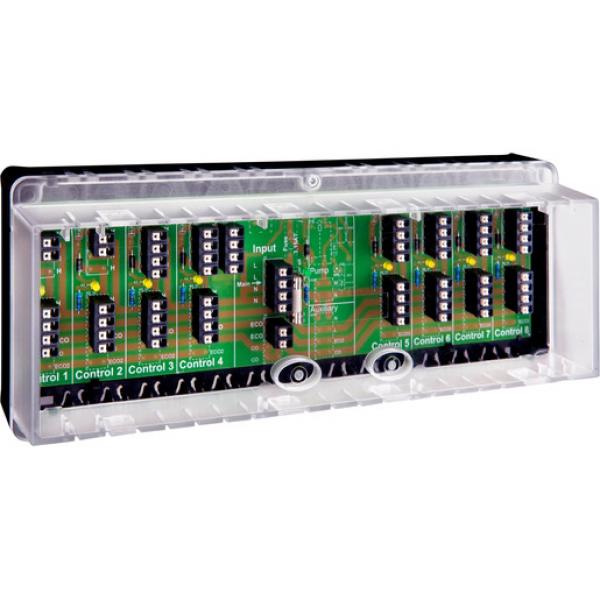

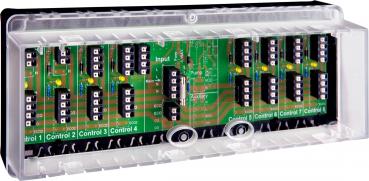

Dieses Gerät wurde speziell zur Verdrahtung von 230 V~ Einzelraum-Temperaturreglern mit den zugehörigen Ventilstellantrieben zur ortsfesten Montage entwickelt. Die Klemmenleiste ist sowohl für Heizungsregler mit oder ohne ECO-Funktion als auch für Heiz-/Kühlregler mit integriertem Heiz-/ Kühlumschalter geeignet. Durch Verwendung von einem Uhrenregler oder einer externen Schaltuhr kann eine Master-Slave-Regelung gebildet werden. An diese Klemmenleiste können, abhängig vom verwendeten Regler, Stellantriebe mit dem Wirksinn NC (normaly closed) oder NO (normaly open) angeschlossen werden. Anzeigen: Betriebsbereitschaft / Aktiver Kanal - gelb, Betriebsspannung: 230 VAC, 50 Hz, Elektrische Anschlüsse: Federsteckklemmen 0,75 mm² ? 1,5 mm² bei starren Leitungen 0,5 mm² ? 1 mm² bei flexiblen Leitungen (Länge Aderendhülsen 8 mm - 10 mm), Gerätesicherung: T3,15A / 250V, Ø 5 x 20 mm Achtung! Die Gerätesicherung sichert ebenfalls die Stromkreise der angeschlossenen Temperaturregler und der Ventilstellantriebe. Max. Anzahl Raumthermostate: 8, Max. Anzahl Ventilantriebe: Kanal 1 - 2: 1 Antrieb / Kanal 3, 5 - 8: 2 Antriebe / Kanal 4: 4 Antriebe, Schutzklasse: II, nach entsprechender Montage, Schutzart: IP20, Zulässige Umgebungstemp.: -10 ? +50°C, Zulässige Lagertemperatur: -20 ? +70°C, Zulässige Feuchte: max. 95%, nicht kondensierend Gehäusematerial- und Farbe: PC Kunststoff, Oberteil transparent, Unterteil anthrazitgrau ähnlich RAL 7016 Abmessungen (HxBxT): 100 x 255 x 62 mm Montagearten: Aufputz- / Wandmontage mit 4 Schrauben oder optionalen Magnetbefestigungsfüßen, Tragschienenmontage (EN 60715)
- Schutzart (IP): IP20
- Höhe: 100
