Leuchtentyp

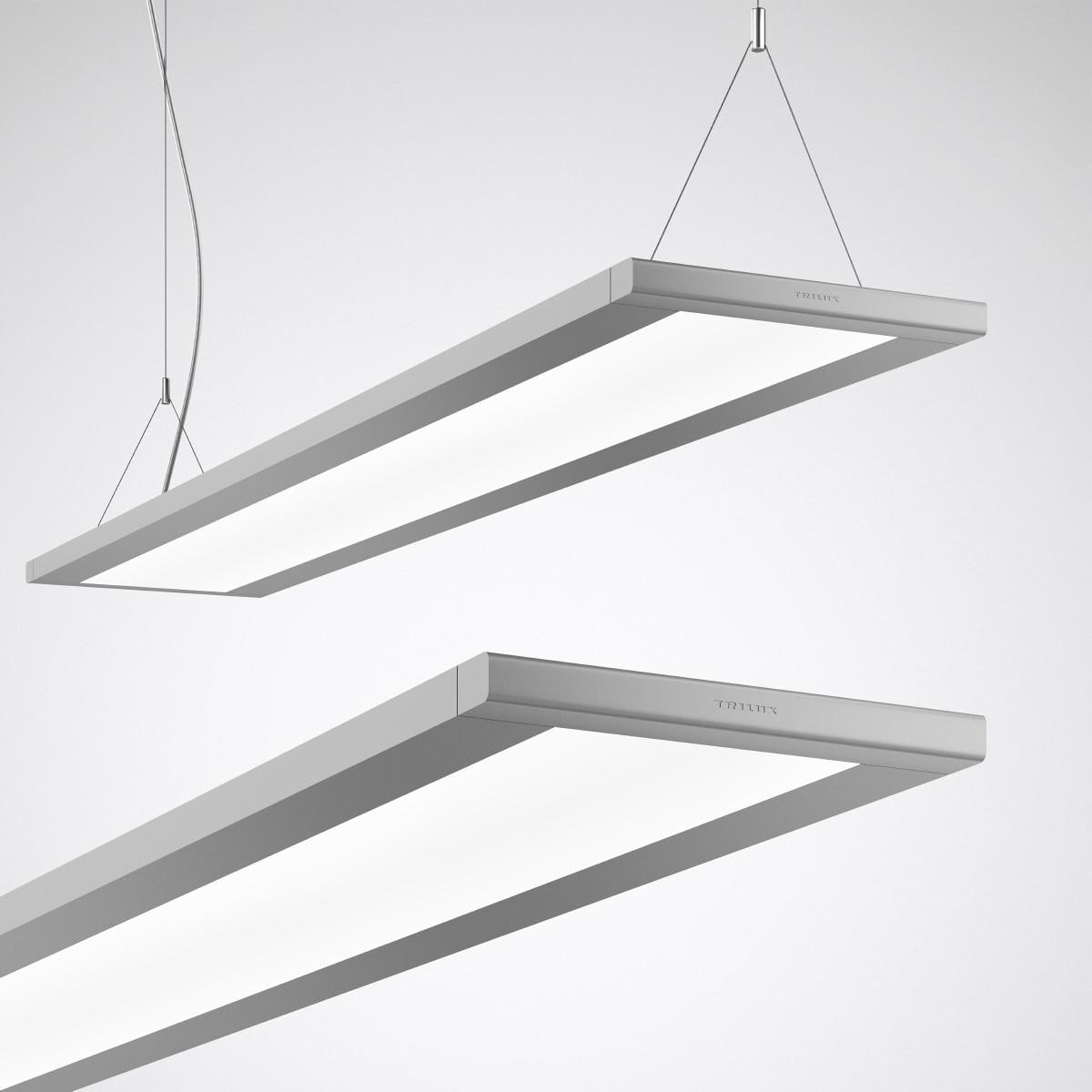

Vielseitig einsetzbares Leuchtenmodul für Hänge- und Anbauleuchten. In Kombination mit separat zu bestellenden Zubehören werden die Module zu Einzelleuchten oder Lichtbandanwendungen mit durchgängiger Lichtaustrittsfläche für angebaute oder abgehängte Montage komplettiert.
Anwendungsbereiche
Für die ansprechende Beleuchtung von Büros, Verkaufsräumen, Ausstellungsräumen, Banken, Schalterhallen, Schulen und Bildungseinrichtungen.
Montagearten
In Kombination mit den für die gewünschte Anwendung separat zu bestellenden Zubehöre ist das Modul für die abgehängte und die Anbaumontage geeignet. Abgehängte Lichtbandanwendung über Eck mittels separat zu bestellendem Knotenpunkt möglich.
Optisches System
Mit hocheffizienter Mikroprismatik CDP. In Anwendung als Hängeleuchte mit einer direkten und indirekten Lichtstärkeverteilung. Aufteilung der Gesamt-Lichtstärkeverteilung (direkt/indirekt): 40% / 60%. In Anwendung als Anbauleuchte mit einer vorwiegend direkten Lichtstärkeverteilung mit Indirektanteil zur Deckenaufhellung. Blendungsbewertung nach UGR-Einstufung (EN 12464-1) < 16. Bildschirmarbeitsplatzgerecht gemäß EN 12464-1. Vollkommen harmonische Lichtwirkung durch gleichmäßig ausgeleuchteten Lichtaustritt.
LED-System
LED-System mit seitlich zur Lichtaustrittsöffnung positionierten, angewinkelten LED und einem Kammersystem zur hocheffektiven Reflektion und Weiterleitung des Lichts. Bemessungslichtstrom in der Anwendung Hängeleuchte 4000 lm, Bemessungslichtstrom in der Anwendung Anbauleuchte 3500 lm, Bemessungsleistung 26,00 W, Leuchten-Lichtausbeute 134 lm/W. Lichtfarbe neutralweiß, ähnlichste Farbtemperatur (CCT) 4000 K, Farborttoleranz (initial MacAdam) ? 3 SDCM, allgemeiner Farbwiedergabeindex (CRI) Ra > 80. Mittlere Bemessungslebensdauer L80(tq 25 °C) = 50.000 h.
Leuchtenkörper
Leuchtenkörper aus Aluminium-Strangpressprofil. Kopfstücke aus Aluminium-Druckguss. Leuchte lösungsmittelfrei silbergrau pulverbeschichtet. (RAL 9006). Maße (L x B): 1190 mm x 240 mm, Leuchtenhöhe 20 mm. Zulässige Umgebungstemperatur (ta): -20 °C - +25 °C.
Elektrischer Anschluss
Der elektrische Anschluss erfolgt durch Anstecken des Anschlusskopfstücks. Elektrische Verbindung der Baugruppen erfolgt selbständig.
Elektrische Ausführung
Mit elektronischem Betriebsgerät, digital dimmbar (DALI).
Technische Details
- Schutzklasse: I
- Breite: 240 mm
- Reflektor: ohne
- Fassung: sonstige
- Gehäusefarbe: Silber
- Ausführung des Rasters: ohne
- Betriebsgerät: elektronischer Trafo
- Länge: 1190 mm
- Höhe/Tiefe: 20 mm
- Werkstoff des Gehäuses: Aluminium
- Direkt-/Indirektanteile separat regelbar: ja
- Geeignet für Lichtbandkonfiguration: ja
- Lichtaustritt: direkt/indirekt
- Lichtverteilung: symmetrisch
- Werkstoff der Abdeckung: Kunststoff strukturiert
- Pendellänge: 2000 mm
- Schlagfestigkeit: IK02
- Nennspannung: 230 V
- Schutzart (IP): IP20
- Mit Leuchtmittel: ja
- Geeignet für Leuchtmittelanzahl: 1
- Bemessungslichtstrom nach IEC 62722-2-1: 3500 lm
- Dimmung DALI: ja
Installationshinweis
Die Lampen können in der Leuchte nicht ausgetauscht werden!
| Leuchtmittelart | LED |
| Leistung [Watt] | 26 |
| Material | Aluminium |
| dimmbar | ja |
| Schutzklasse | I |
| Leuchtkraft [Lumen] | 3500 |
