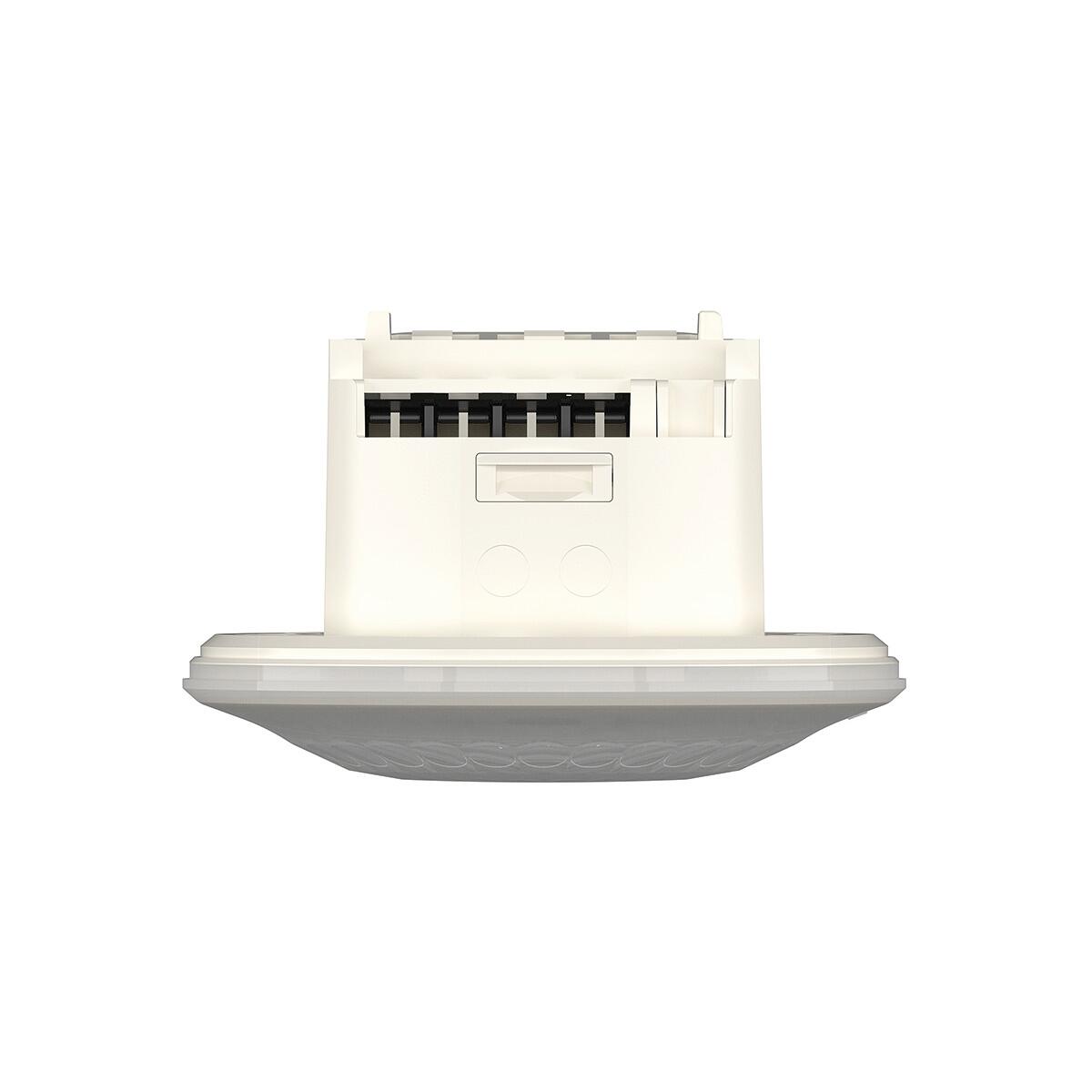

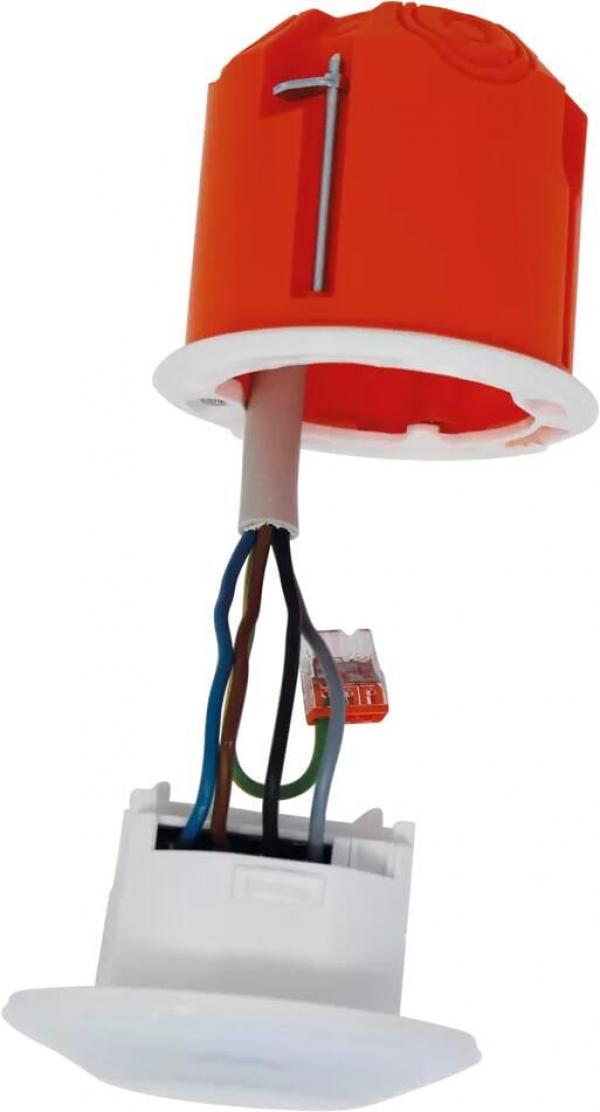

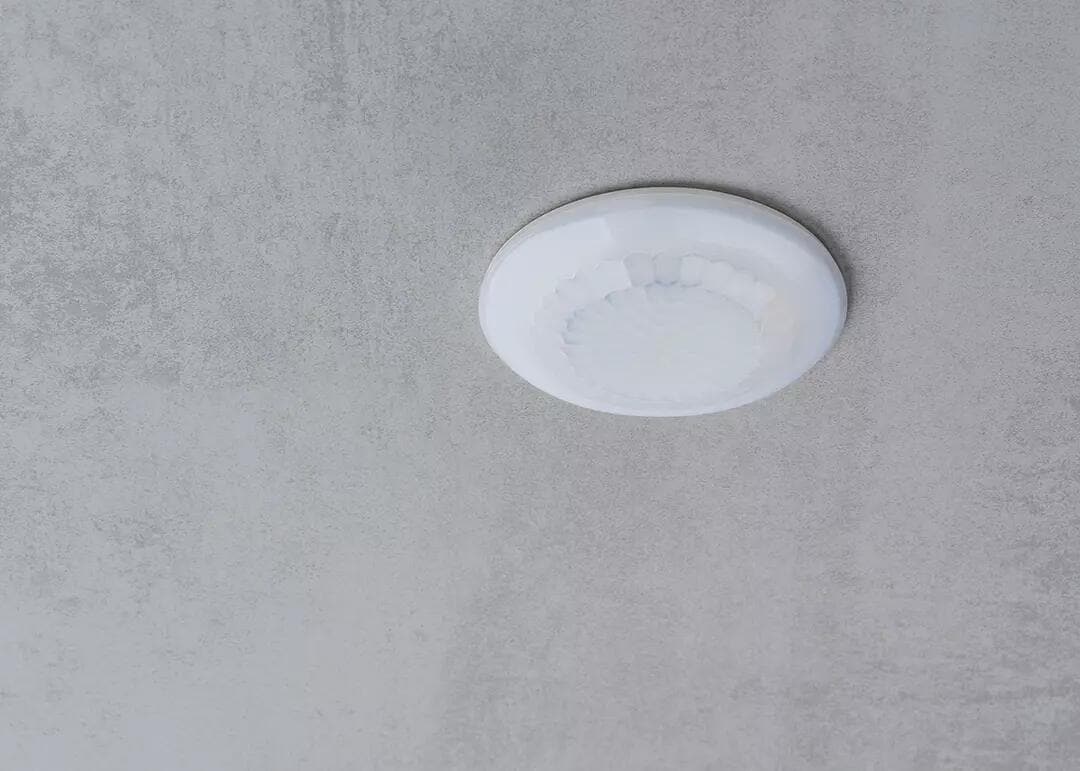

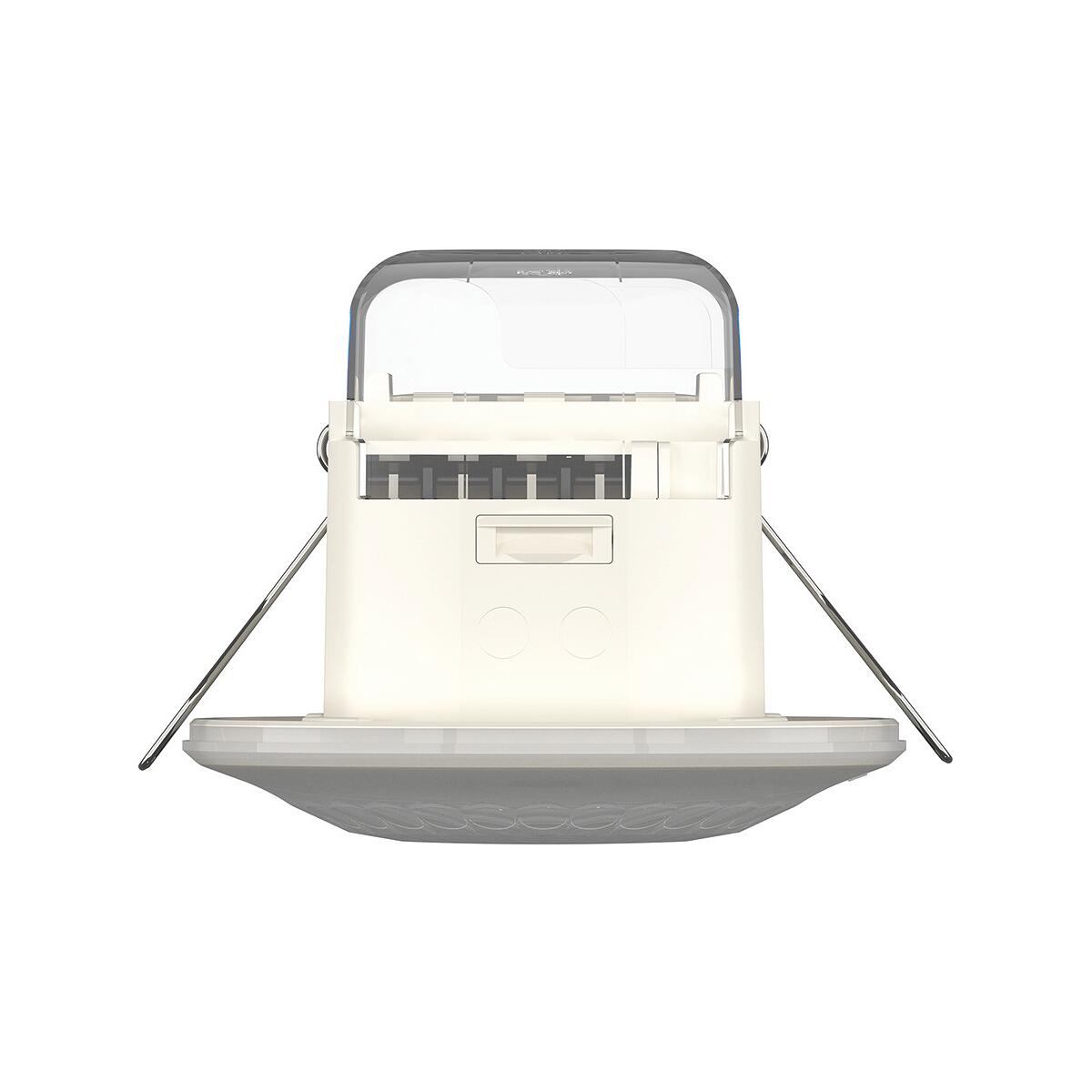

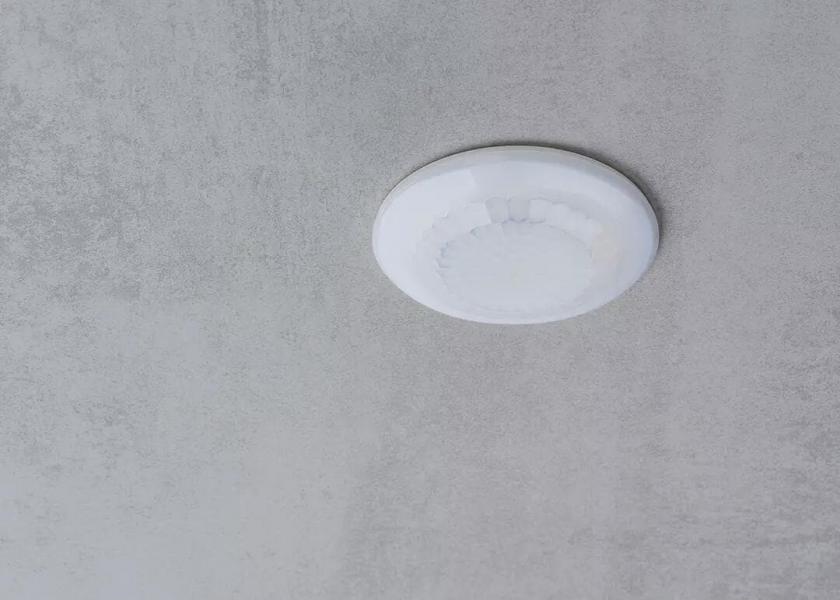

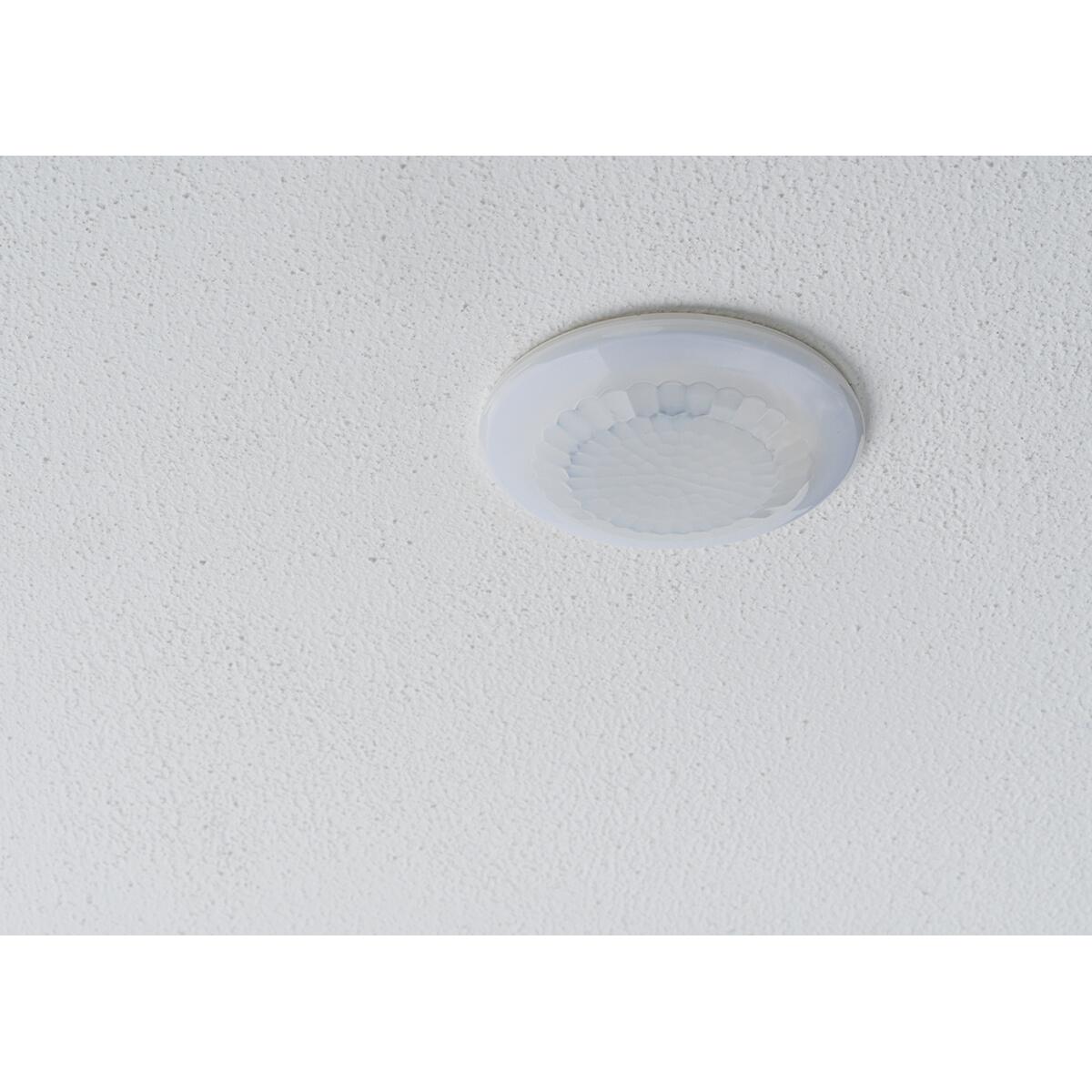

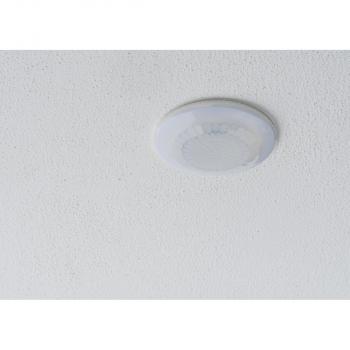

Der Passivinfrarot-Präsenzmelder LUXA 103 S360-100-12 DE-UP von Theben ist für die Unterputz-Deckenmontage geeignet. Der runde 360°-Erfassungsbereich mit einem Durchmesser von 12 Metern ist bei einer Montagehöhe von 3 Metern wirksam. Der Melder sollte in der empfohlenen Höhe von 2,5 bis 3,5 Metern montiert werden. Der Erfassungsbereich kann durch Parallelschaltung erweitert werden (bis zu 8 Melder können angeschlossen werden). Der Präsenzmelder enthält eine 1-Kanal-Lampe (230-V-Relais) und es können Taster für einen manuellen Taster angeschlossen werden. Der Betrieb ist im vollautomatischen oder halbautomatischen Modus möglich. Es stehen mehrere Funktionen zur Verfügung: Lernfunktion, Impuls, Test und Treppenhausbeleuchtung. Dank der Werkseinstellung ist der Melder sofort betriebsbereit. Die Einstellungen können über die App, die Fernbedienung oder das Potentiometer vorgenommen werden. Geeignete Lichtquellen für den Präsenzmelder wären zum Beispiel: Glühlampen, Halogenlampen, Leuchtstoffröhren, Kompaktleuchtstofflampen und LEDs. Die Last der Glüh- und Halogenlampen beträgt 2300 W und die Last der LED-Lampe 400 W. Der Einstellbereich für die Helligkeit reicht von 5 bis 1000 Lux.
Produktmerkmale
- Passiv-Infrarot-Präsenzmelder für Deckenmontage UP/DE

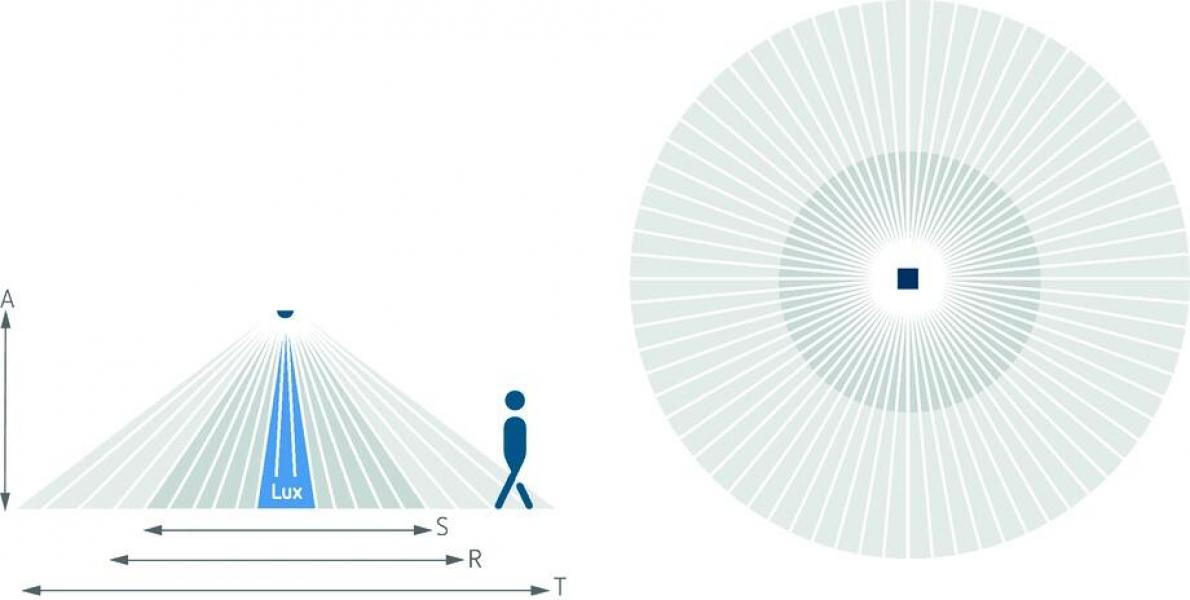

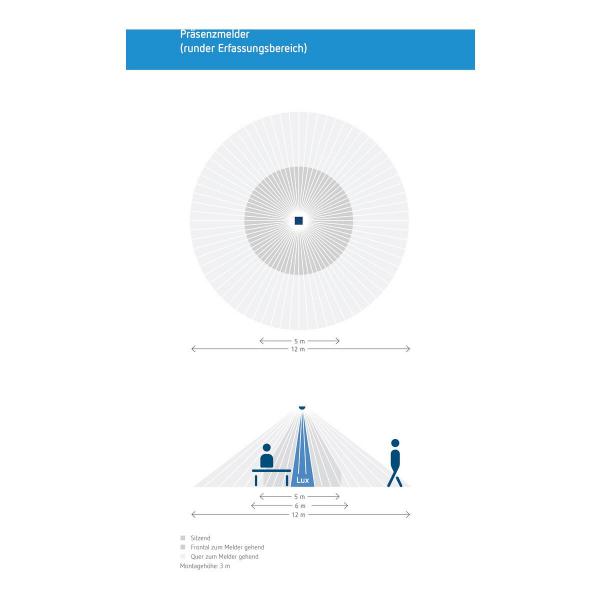

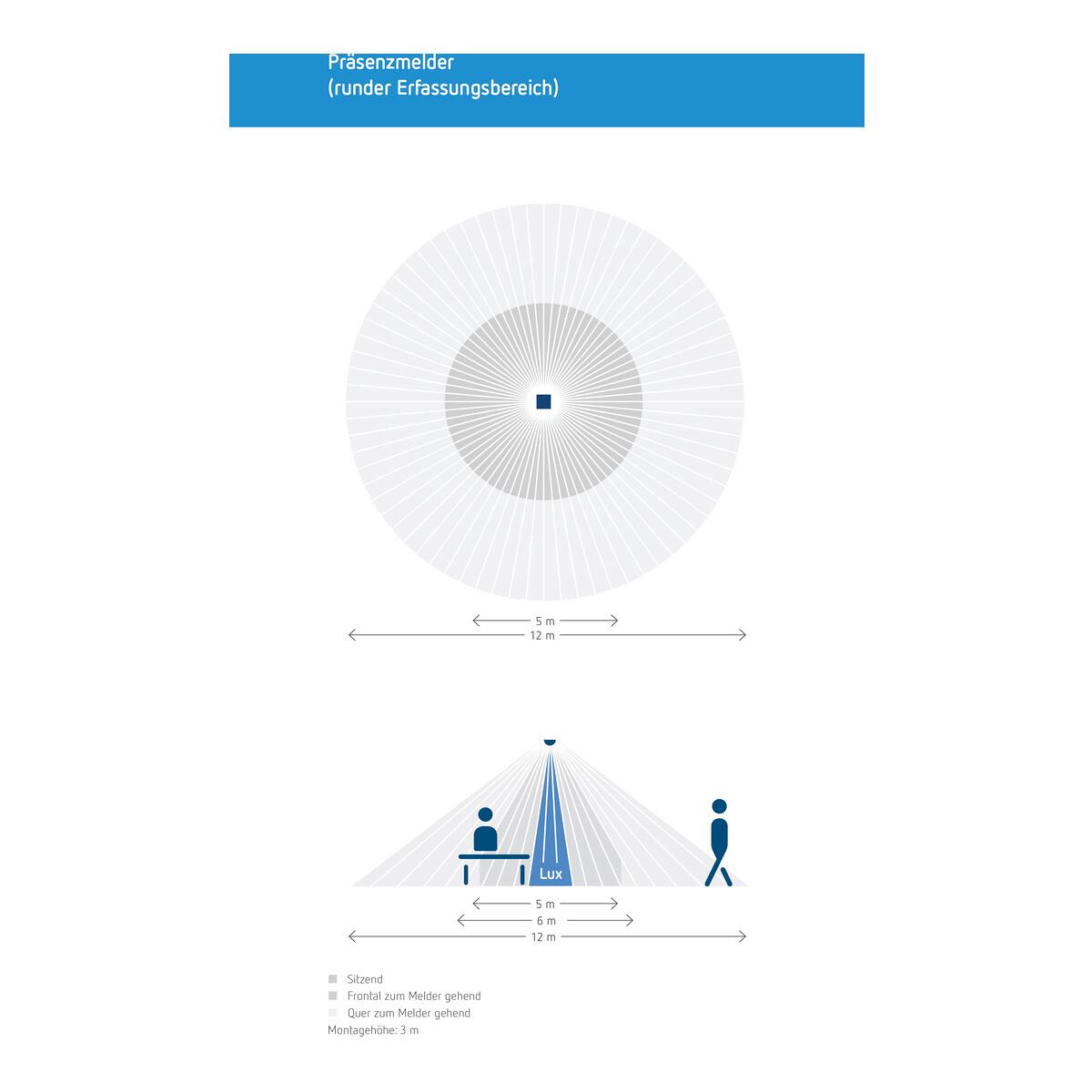

- Runder Erfassungsbereich 360°, Ø 12 m (113 m2) bei 3 m Montagehöhe
- 1 Kanal Licht (Relais 230 V)

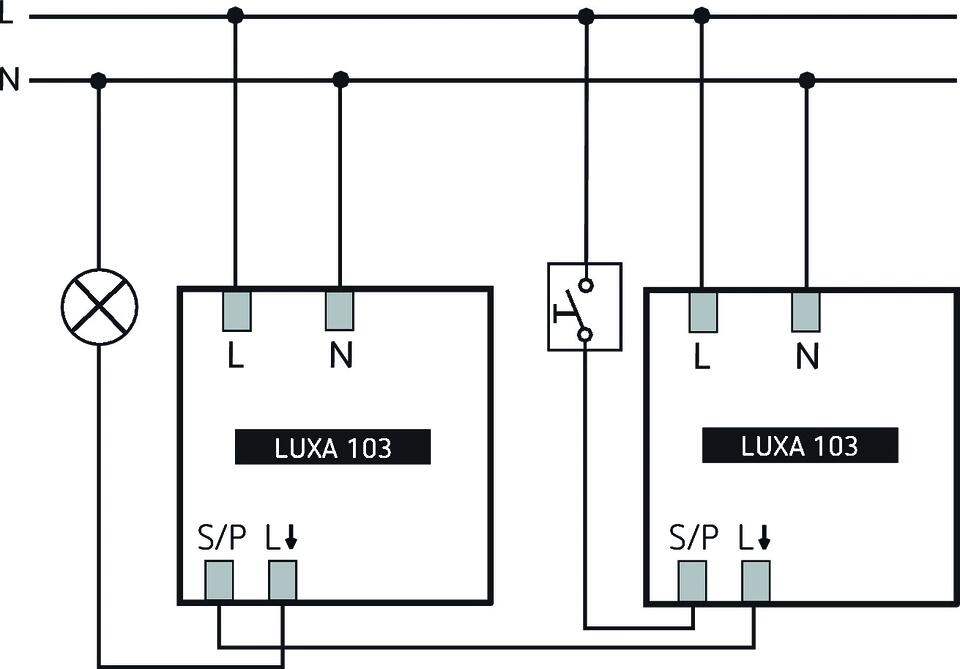

- Erweiterung des Erfassungsbereiches durch Parallelschaltung

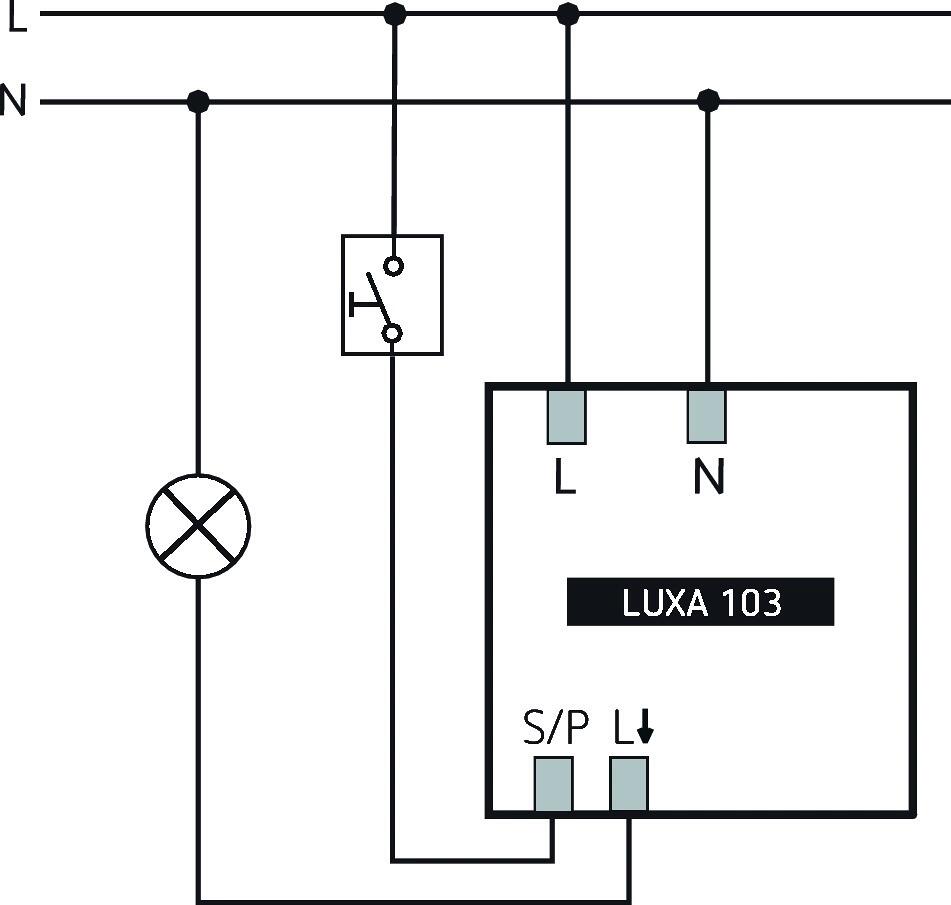

- Anschlussmöglichkeit für Taster zur manuellen Schaltung
- Betrieb als Voll- oder Halbautomat möglich
- Eine gerichtete Helligkeitsmessung (Mischlichtmessung)
- Teach-in Funktion, Impulsfunktion, Testfunktion, Treppenlichtfunktion
- Durch werkseitige Voreinstellung sofort betriebsbereit
- Einstellung per Fernbedienung/App oder Potenziometer
- Einschränkung des Erfassungsbereichs mit Abdeckclips

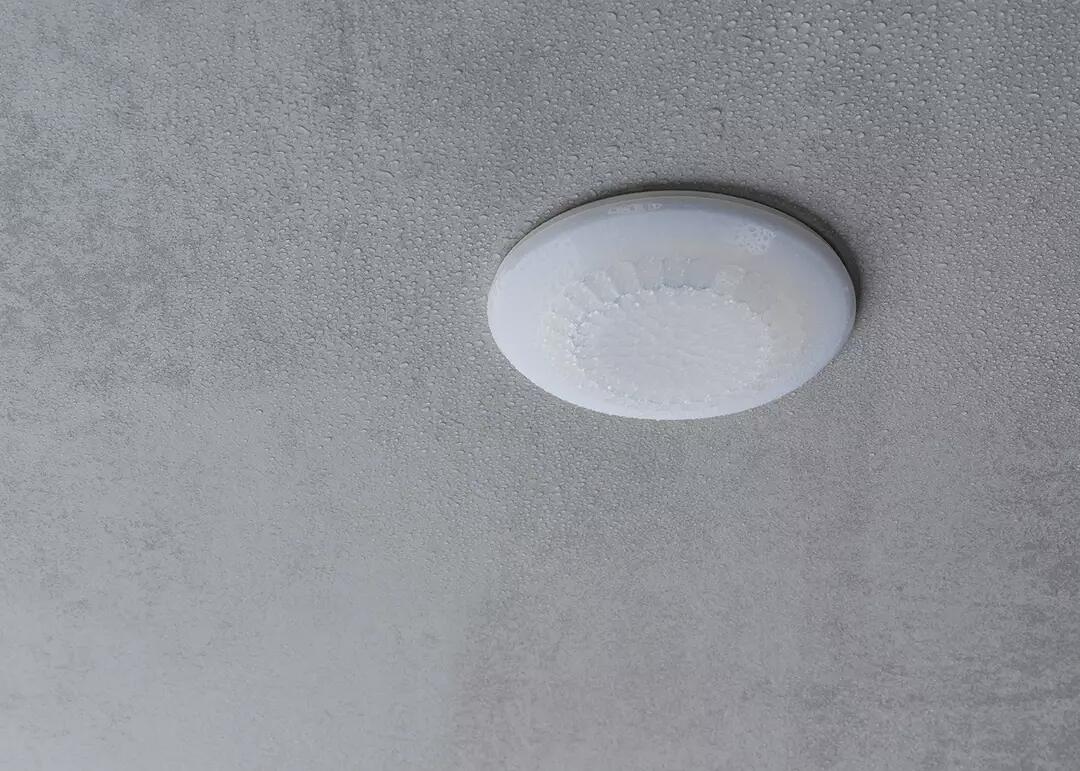

- Auch für Anwendungen im Außenbereich geeignet, durch Umstellen des Installationsorts reduziert sich der Erfassungsbereich
Technische Daten
- Betriebsspannung: 230 V AC
- Frequenz: 50 Hz
- Stand-by Leistung: ca. 0,5 W
- Art der Lichtmessung: Mischlichtmessung
- Farbe: Weiß
- Montageart: Deckenmontage
- Einstellbereich Helligkeit: 5 lx - 1000 lx
- Erfassungswinkel: 360°
- Montagehöhe: 2,5 - 3,5 m
- Schaltausgang: Licht
- Nachlaufzeit Licht: 15 s - 30 min
- Glüh-/Halogenlampenlast: 2300 W
- Einschaltstrom: max. 500 A / 200 µs
- LED-Lampe 2-8 W: 400 W
- LED-Lampe > 8 W: 400 W
- Lampenarten: Glüh-/Halogenlampen, Fluoreszenzlampen, Kompaktleuchtstofflampen, LEDs
- Erfassungsbereich quer gehend: 113 m² (ø 12 m | 360°)
- Erfassungsbereich: Rund
- Fernbedienbar:
- Umgebungstemperatur: -25°C ... 55°C
- Schutzart: IP 54 (im eingebauten Zustand)
