Die Serie UHF umfasst kostengünstige koaxiale Steckverbindungen mit Schraubverschluss. Sie können lediglich bis zu einer Frequenz von 200 MHz eingesetzt werden, da der Wellenwiderstand nicht definiert ist. Flexible Kabel bis zu einem Durchmesser von 11 mm können angeschlossen werden. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten montiert. Die Steckverbinder der Serie UHF werden in der Signalübertragung bei niedrigen Frequenzen eingesetzt.
Technische Daten:

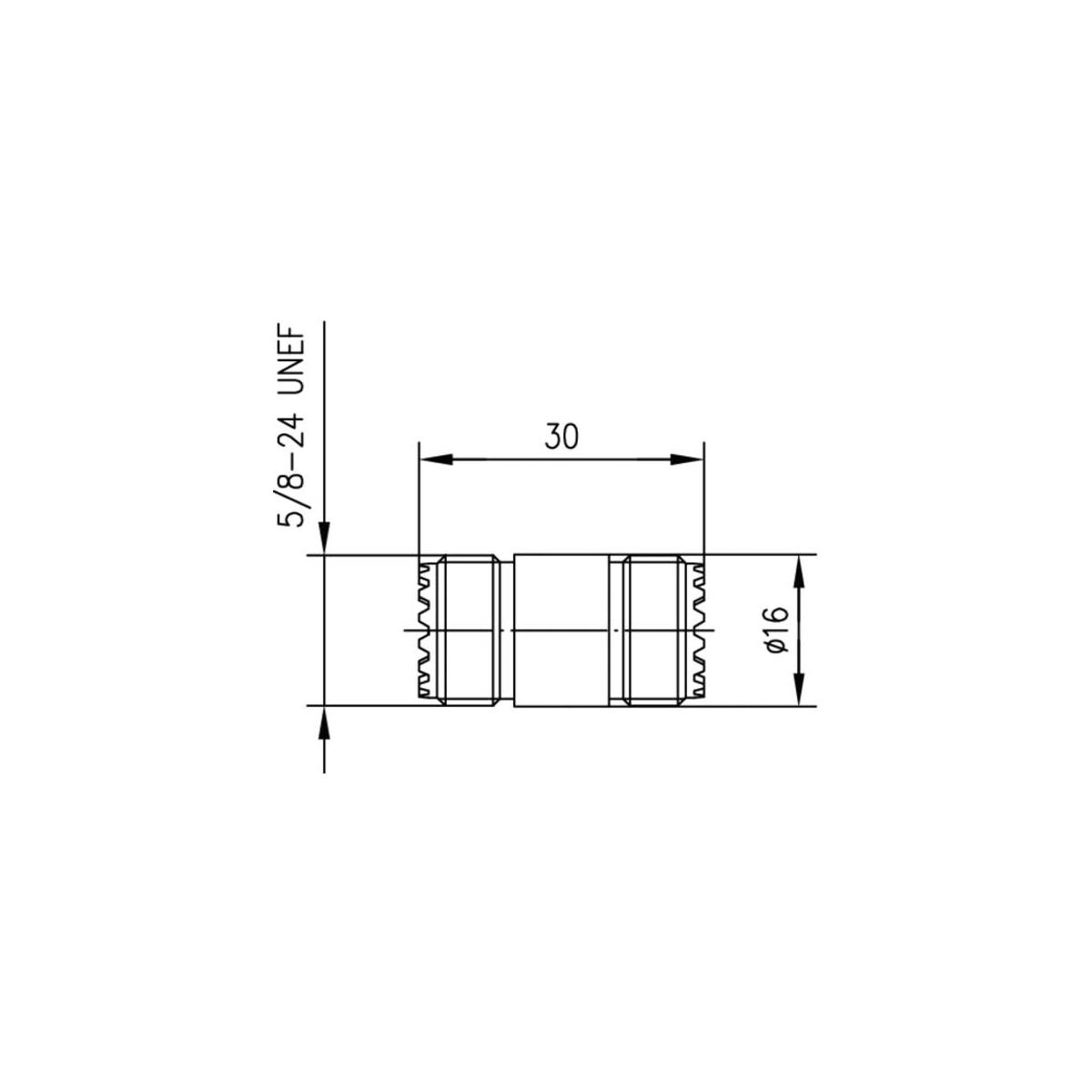

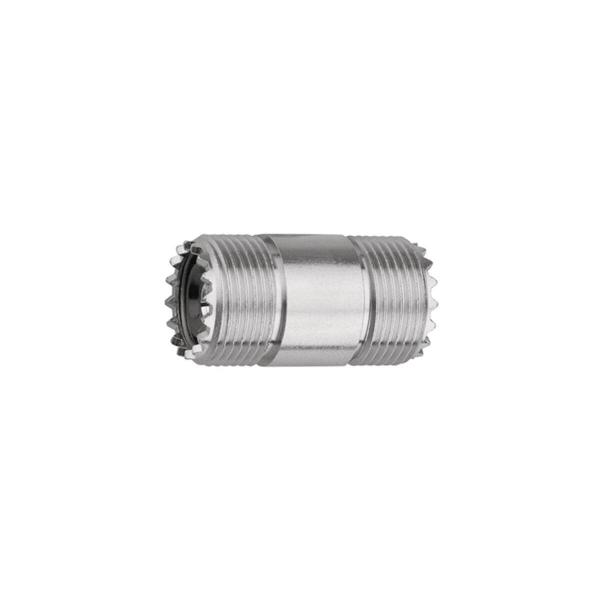

- Ausführung: UHF Adapt str f-f
- Anmerkungen: PL 258
- MIL-Std.: UG-299/U
Mechanische Daten:
- Werkstoff Kontaktteile: CuZn39Pb3
- Werkstoff Isolierteile: PTFE; POM; ABS; PPE (Noryl)
- Oberfläche Innenleiter: Cu2Ag5
- Oberfläche Außenleiter: CuNi5
Elektrische Daten:
- Durchgangswiderstand Innenleiter: ? 5 m?
- Durchgangswiderstand Außenleiter: ? 5 m?
- Isolationswiderstand: ? 5 G?
- Spannungsfestigkeit: 2 kVeff/50 Hz
- Wellenwiderstand: ca. 50 ?
- Betriebsspannung: ? 750 Veff/50 Hz
- Frequenzbereich bis: 200 MHZ
Hinweis:
- Weitere UHF-Steckverbindervarianten können durch die Kombination von Normköpfen und Kabelabfangungen zusammengestellt werden.
