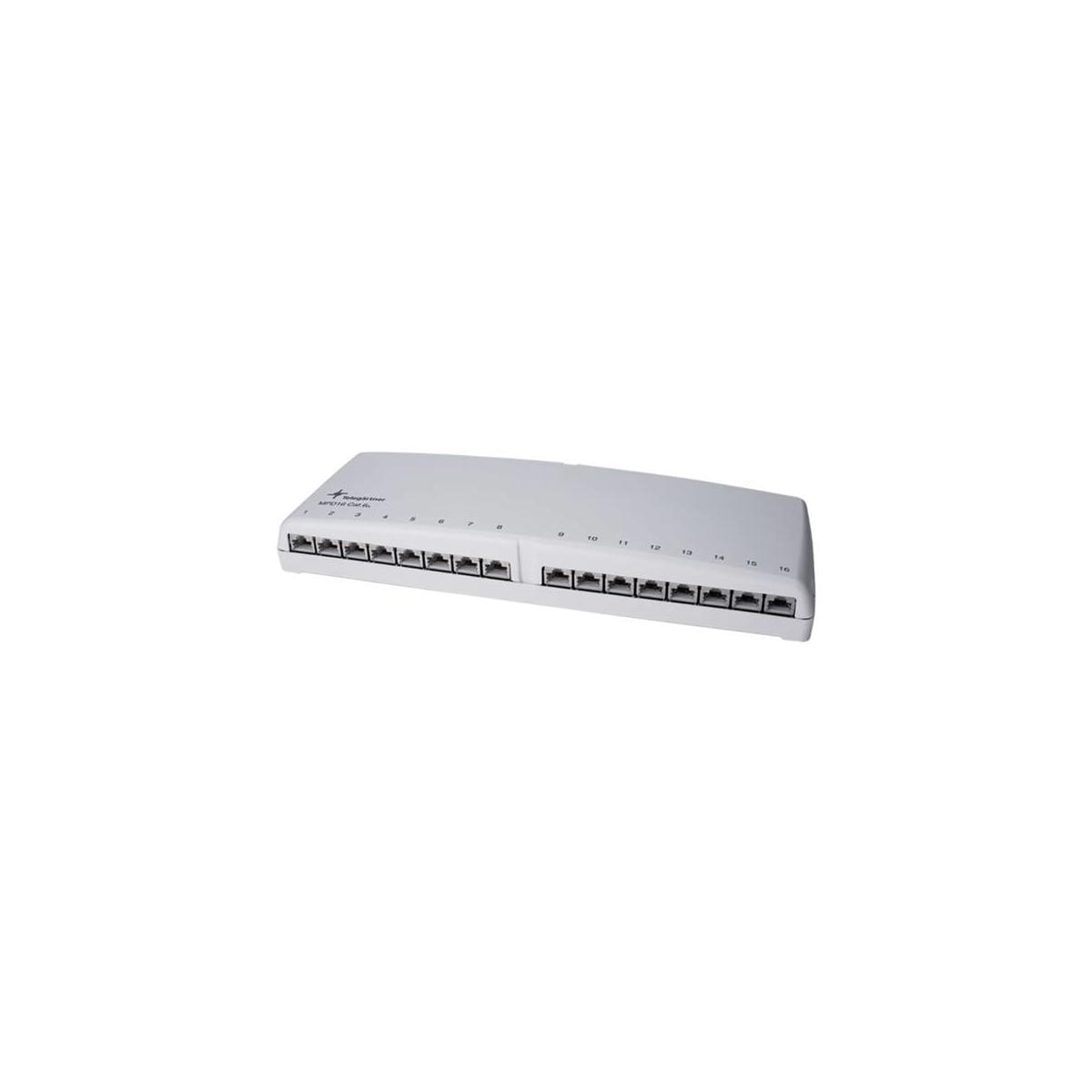

Netzwerke mit einer geringen Anzahl von Teilnehmern erfordern einfache und kostengünstige Verteileinrichtungen ohne 19'' Schränke und separate EDV -Räume. Für diesen Zweck wurden verschiedene Verteiler entwickelt, die als Rangierverteiler oder als Anschlusseinheit für Teilnehmergruppen am Arbeitsplatz geeignet sind. Bis zu 16 Teilnehmer können über geschirmte oder ungeschirmte Installationskabel angeschlossen werden. Die Kabel können von hinten oder von unten in das Gehäuse eingeführt werden, der Verteiler kann dazu an der Wand, auf dem Kanal befestigt oder einfach auf den Tisch gestellt werden.
Technische Daten:
- Artikelbezeichnung: CU-MD MPD16 C6A LSA s
- Ausführung: geschirmt, Montage auf Tragschiene TH35 ohne Adapter
- Anzahl der Buchsen / Kupplungen: 16
- Farbe: weiß
Leistungsmerkmale:
- 360 Grad Schirmkontaktierung (geschirmte Ausführung) direkt auf der Leiterplatte durch Klemmschelle ohne zusätzliches Verdrillen des Abschirmgeflechts
- Abschirmhaube aus rostfreien Stahl
- Anschluss der Adern über LSA Plus-Schneidklemmen mit Farbkennzeichnung nach EIA/TIA 568A und B
- Anschlussfreundlich bei Einhaltung der aufgedrillten Strecke bei den Anschlussdrähten auf max. 13 mm
- Cat.6A- & Cat.6A-Ausführungen mit Kontaktüberbiegeschutz: geeignet für 6- (RJ11/12) und 8-polige Stecker (RJ45); können ohne zusätzlichen Montageaufwand wechselweise in den MJ-Buchsen verwendet werden
- Optimiertes Kontaktdesign zur Vermeidung von Abreißfunken im Kontaktruhebereich
- Gehäuse aus Thermoplast, halogenfrei, mit Anti-Rutsch-Füßen
- Gehäusedeckel mit mindestens 4 Kabelausbrüchen
- Portnummerierung auf Gehäusedeckel
- Kabelzugentlastung durch beiliegende Kabelbinder ohne Schrauben und Spezialwerkzeuge
- Leiterplatte horizontal montiert, geschirmte Ausführungen sind mit einem innenliegenden Metall-Abschirmgehäuse versehen. Zusätzlich kann auf der Leiterplatte ein PE-Kabel (mit Schraube M4) befestigt werden
- Je nach Ausführung 6, 8, 12 oder 16 RJ45-Anschlussbuchsen bzw. Module auf einer Leiterplatte

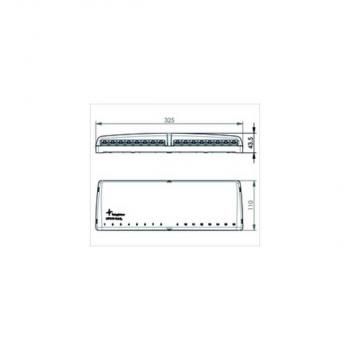

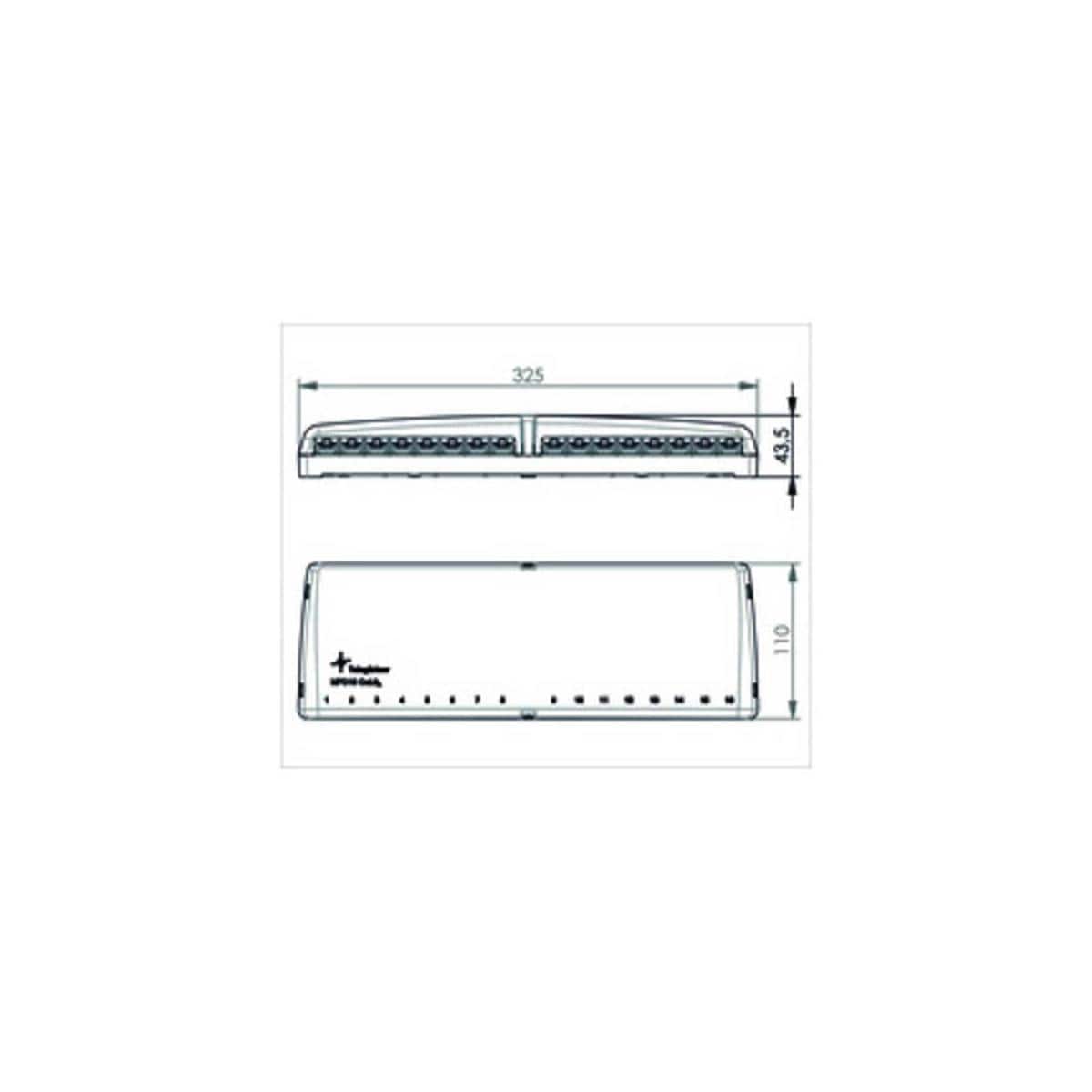

Mechanische Daten:
- Steckkraft: ? 30 N
- Lebensdauer (Steckungen): ? 750
- Cu-Leiterdurchmesser: massiv 0,41 - 0,64 mm AWG 26/1 - AWG 22/1
- Aderdurchmesser: 0,7 - 1,6 mm
- Werkstoff Gehäuse Miniverteiler: ABS
- Werkstoff Gehäuse Miniverteiler 3HE: rostfreies Stahlblech
- Werkstoff Abschirmgehäuse: rostfreies Stahlblech
- Werkstoff Isolierteile: PBT
- Werkstoff Leiterplatte: FR4
- Werkstoff Oberfläche Leiterplatte: verzinnt
- Werkstoff Kontaktfeder: Federstahl
- Werkstoff Oberfläche Kontaktfeder: min. 0,8 µm Au über 1,2 µm Ni
- Werkstoff Schneidklemmkontakte: CuZn
- Werkstoff Oberfläche Schneidklemmkontakte: verzinnt
Elektrische Eigenschaften:
- Kontaktwiderstand: ? 20 m?
- Isolationswiderstand: ? 500 M?
- Spannungsfestigkeit Kontakt-Kontakt: ? 1000 V, DC
- Spannungsfestigkeit Kontakt-Schirm: ? 1500 V, DC
- Strombelastbarkeit bei 50° C: 1 A
- PoE+ gemäß IEEE 802.3at: Cat.6A, Cat.6A; Cat.6/Class E: PoE+
- 4PPoE gemäß IEEE 802.3bt: Geeignet für 4 Pair Power over Ethernet
Übertragungstechnische Eigenschaften:
- Kategorie 6^A (Komponente) für Produkte Cat.6^A: ISO/IEC 11801, DIN EN 50173-1
- Klasse E^A (Permanent Link) für Produkte Cat.6^A, Cat.6A, Class E^A 500: ISO/IEC 11801, DIN EN 50173-1
- Klasse E^A (Channel) für Produkte Cat.6^A, Cat.6A, Class E^A 500: ISO/IEC 11801, DIN EN 50173-1
- 0 Gigabit Ethernet gemäß IEEE 802.3an: 10 Gigabit Ethernet gemäß IEEE 802.3an für Cat.6A
Normen:
- Steckverbinder: IEC 60603-7-51 / -7-41
