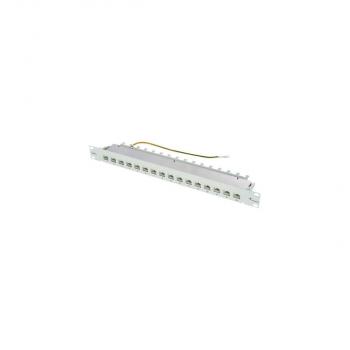

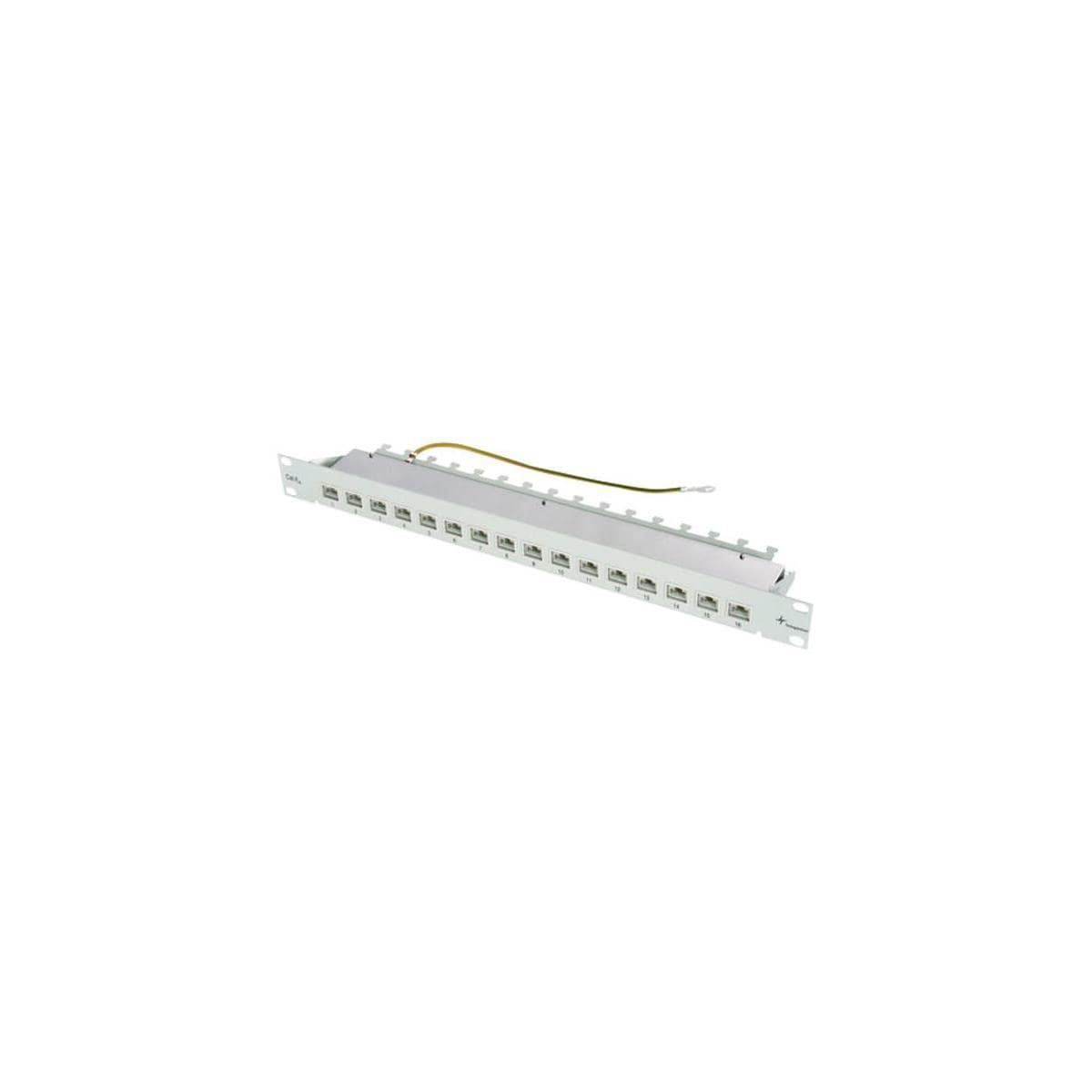

19" Patch Panel MPP16-HS K Cat. 6A Leistungsmerkmale
- 19"/10" Einschubgehäuse 1 HE mit 12, 16 oder 24 RJ45-Anschlussbuchsen auf einer gemeinsamen Leiterplatte
- 360° Schirmkontaktierung durch Klemmschellen direkt auf der Leiterplatte, ohne zusätzliches Verdrillen des Abschirmgeflechts (geschirmte Ausführung)
- Anschluss der Adern über LSA-Plus-Schneidklemmen mit farbiger Kennzeichnung gemäß TIA 568 A und B
- Anschlussfreundlich bei Einhaltung der aufgedrillten Strecke bei den Anschlussdrähten auf max. 13 mm
- Ausreichender Abstand zwischen Anschlussklemme und Schirmkontaktstelle auf der Leiterplatte, reduziert die Möglichkeit eines Kurzschlusses zwischen Schirmgeflecht und Anschlussdrähten
- Cat.6A-, Class EA 500 & Cat.6A-Ausführungen mit Kontaktüberbiegeschutz: >750 Steckzyklen mit RJ45/RJ11/RJ12-Steckern
- Frontplatte bedruckt mit Nummern der Anschlussbuchsen
- Gehäuse aus Stahlblech, lichtgrau (RAL 7035) oder schwarz pulverbeschichtet, Abschirmhaube aus rostfreiem Stahl
- Kabelzugentlastung durch beiliegende Kabelbinder ohne Schrauben und Spezialwerkzeuge
- Leiterplatte horizontal
- Potentialanschluss über eine beiliegende PE-Leitung
- Werkzeuglose Befestigung der Abschirmhaube (geschirmte Ausführung)
Technische Daten:
- Ausführung: 16 x RJ45 geschirmt
- Farbe: lichtgrau RAL 7035
Mechanische Eigenschaften:
- Steckkraft: ? 30 N
- Lebensdauer (Steckungen): ? 750
- Cu-Leiterdurchmesser: massiv 0,4 - 0,65 mm AWG 26/1 - AWG 22/1
- Aderdurchmesser: 0,7 - 1,6 mm
- Werkstoff Gehäuse: Stahlblech pulverbeschichtet
- Werkstoff Abschirmgehäuse: rostfreies Stahlblech
- Werkstoff Isolierteile: PA, PBT, PBP, PE
- Werkstoff Leiterplatte: FR4
- Werkstoff Oberfläche Leiterplatte: verzinnt
- Werkstoff Kontaktfeder: CuSn, Federstahl
- Werkstoff Oberfläche Kontaktfeder: min. 0,8 µm Au über 1,2 µm Ni
- Werkstoff Schneidklemmkontakte: CuZn
- Werkstoff Oberfläche Schneidklemmkontakte: verzinnt
| Produkttyp | Patchpanel |
| Ausführung | 16-Port |
