Das VM 8-8 Modul Cat.7A wird als Verbindung / Verlängerung handelsüblicher geschirmter und ungeschirmter Twisted Pair-Installationskabel (Cat.5/Cat.6/Cat.6A/Cat.7/ Cat.7A) in folgenden Applikationen eingesetzt: Kabelumverlegungen, Kabelverlängerungen, Kabelbeschädigungen. Bei Einsatz des VM 8-8 Cat.7A Moduls brauchen die Kabelsegmente einer strukturierten Verkabelung nicht neu verlegt werden. Dadurch reduziert sich der Änderungs- und Kostenaufwand auf ein Minimum. Je nach Verbindungsmodul-Typ können bis zu 12 ankommende und 12 abgehende 8-adrige Kabel ohne wesentliche Beeinträchtigung der übertragungstechnischen Eigenschaften und Einschränkung der maximalen Link-Längen fest miteinander verbunden werden.
Leistungsmerkmale:
Verbindung über LSA-Plus Schneidklemmen auf einer gemeinsamen Leiterplatte,
Farbkennzeichnung nach EIA/TIA 568A und B,
Anschluss 4-paariger geschirmter/ungeschirmter Installations- und Patchkabel von AWG 27-22,
Adernpaare können unter Beibehaltung der Paarverdrillung bis zur Klemme geführt werden,
Sichere Schirmkontaktierung mit Schraubklemmen direkt auf der Leiterplatte,
Variable Kabelzuführungen,
Kabelzugentlastung durch handelsübliche Kabelbinder (VM 8-8 Cat.7A (ISO/IEC)),
werkzeuglose Befestigung der Abschirmhauben aus rostfreiem Stahl (19"- und AP-Version),
Aufputz (AP)-Variante: Ankommende und abgehende Kabel aus der gleichen Richtung,
Aufputz-, 19"- und Einfach-Version: ankommende und abgehende Kabel um 180 Grad versetzt,
Erdungsmöglichkeit direkt auf der Leiterplatte (Schraube M4),
EMV-sicher nach DIN EN 61000-6-1 und 61000-6-2,
Wandgehäuse aus Stahlblech, pulverbeschichtet lichtgrau RAL 7035,
Max. 6 ankommende und 6 abgehende Kabel,
Variable Kabelzuführung von unten und oben/ links und rechts / aus der gleichen Richtung

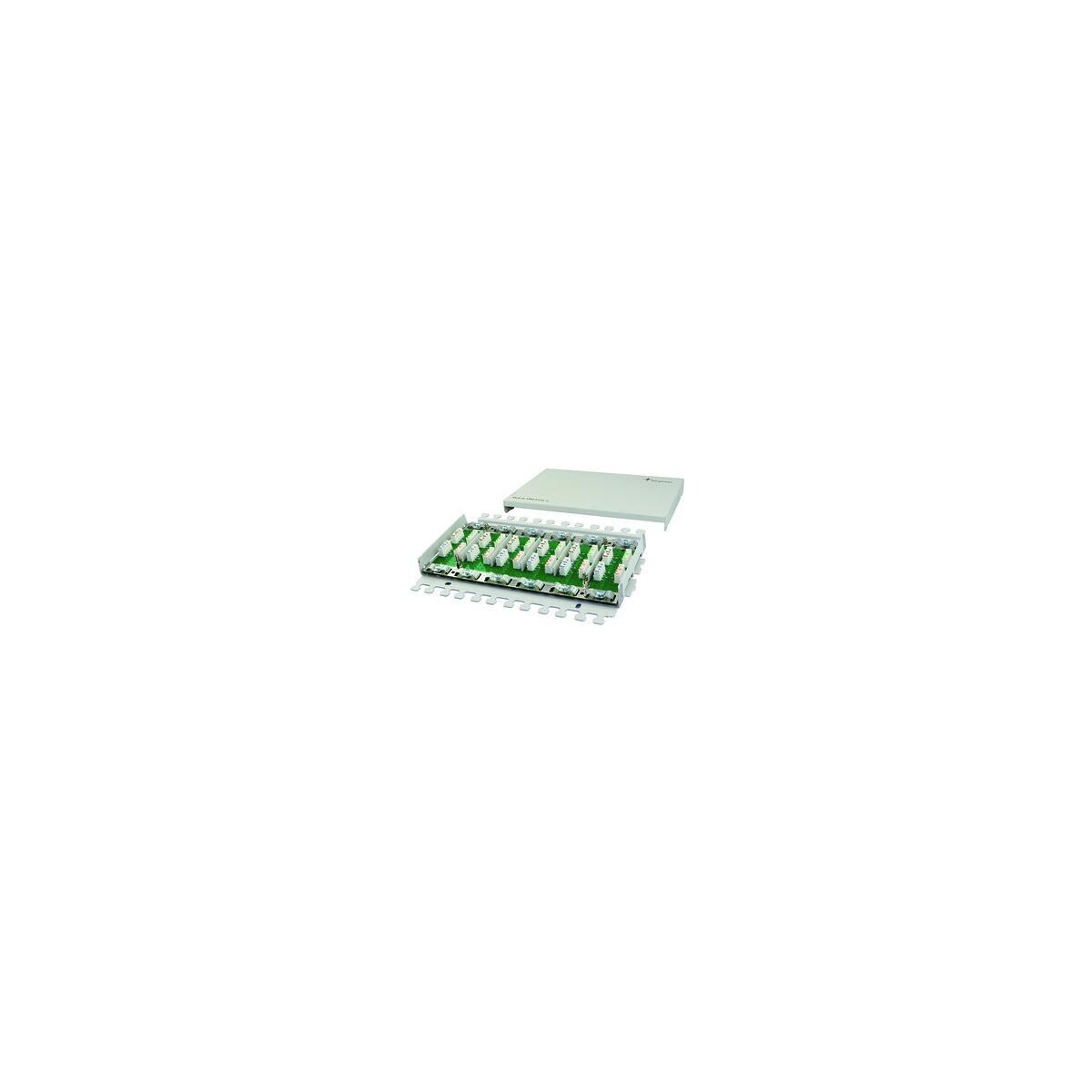

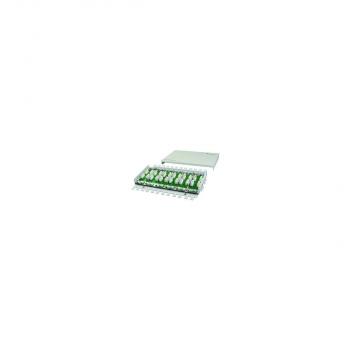

Anmerkungen: Wandgehäuse für 6 geschirmte bzw. ungeschirmte Installationskabel
Farbe: lichtgrau RAL 7035
Kurzbezeichnung: Multi 6x VM 8-8 Cat.7A (ISO/IEC)
