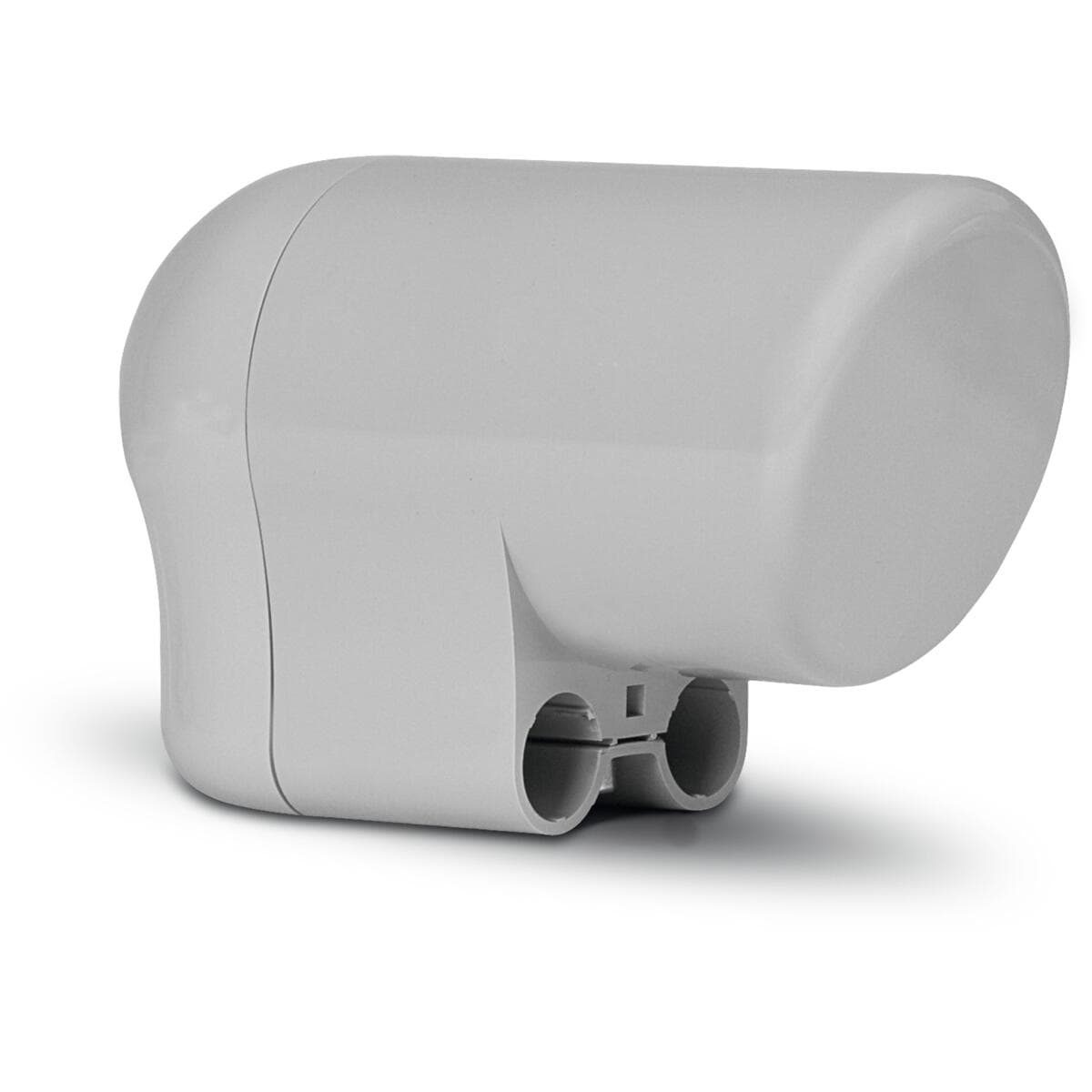

Signalumsetzer für den Zwei-Teilnehmer-Empfang (Twin-LNB)
Das UNYSAT Universal-Twin-LNB pass auf alle AZ/EL-Halter der SATMAN Antennenschüsseln und dient der Umsetzung von TV-, Radio- und Multimediaangeboten, die über Satellit ausgestrahlt werden.
Dieser LNB verfügt über zwei Ausgänge, von denen jeder direkt mit einem Empfangsgerät verbunden werden kann. Beide Empfänger sind in der Wahl ihrer Programme unabhägig, da an jedem der beiden LNB-Ausgänge die Signale des gesamten Empfangsbereichs anliegen.
An den Twin-LNB kann aber ohne weiteres auch ein Twin-Receiver anstelle von zwei Einzelgeräten angeschlossen werden.
Der Twin-LNB erlaubt alllerdings nur den reinen Zwei-Teilnehmer-Empfang. Eine Erweiterung des Empfangssystems durch Multischalter ist nicht vorgesehen. Wenn mehr als zwei Teilnehmer angeschlossen werden sollen, ist der Einsatz eines Quatro- bzw. eines Quatro-Switch-LNB zu empfehlen.
Technische Merkmale:
Lokal Oscillator:
- Low-Band : 9,75 GHz
- High-Band : 10,6 GHz
- Genauigkeit :. ± 1 MHz
- Temperaturdrift : ± 0,5 MHz
- Phasenrauschen : -75 dBc/Hz @10kHz
LNB-Steuerung:
- Vertikal : 10,5 ... 14 V
- Horizontal : 16 ... 23 V
- Bandumschaltung : 22 kHz
Ausgangsfrequenzbereich:
- Low-Band : 950 ... 1.950 MHz
- High-Band : 1.100 ... 2.150 MHz
Eingangsfrequenzbereich:
- Low-Band : 10,7 ... 11,7 GHz
- High-Band : 11,7 ... 12,75 GHz
Geeignet für:
- Anzahl Teilnehmer : 2
- Anzahl Orbitpositionen : 1
Technische Daten:
- Ausgänge : 2
- Anschluss-Typ : F-Buchse
- Feedaufnahme : Für SATMAN
- Verstärkung : 58 ... 64 dB
- Impedanz : 75 ?
Rauschmaß:
Stromversorgung:
- Stromverbrauch : max. 140 mA
