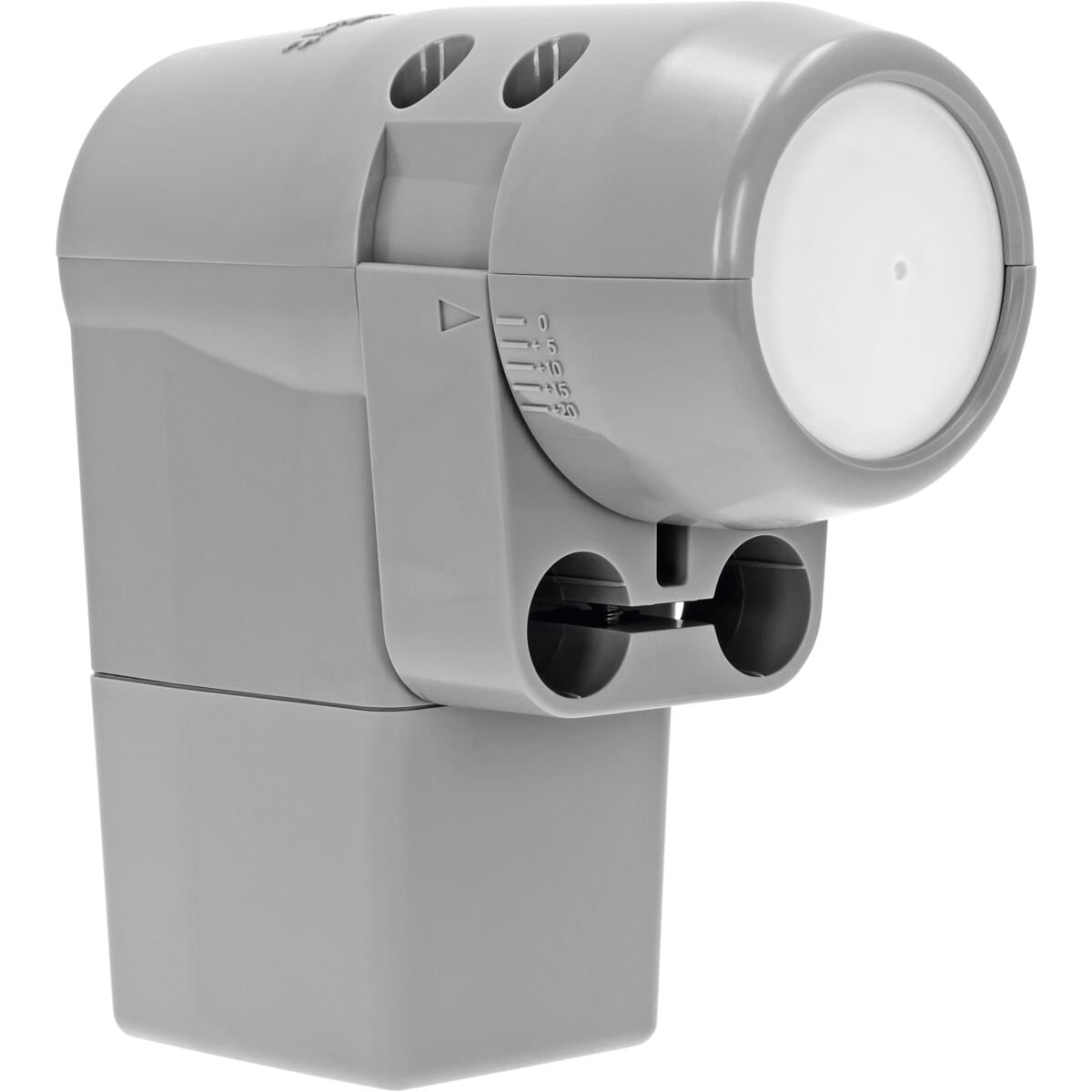

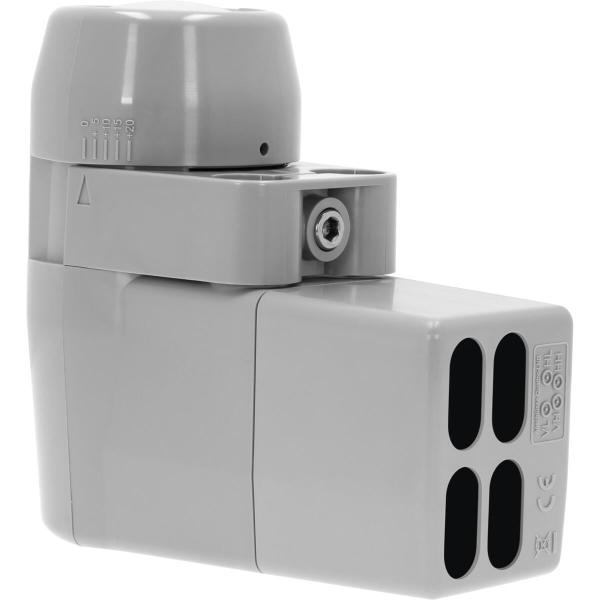

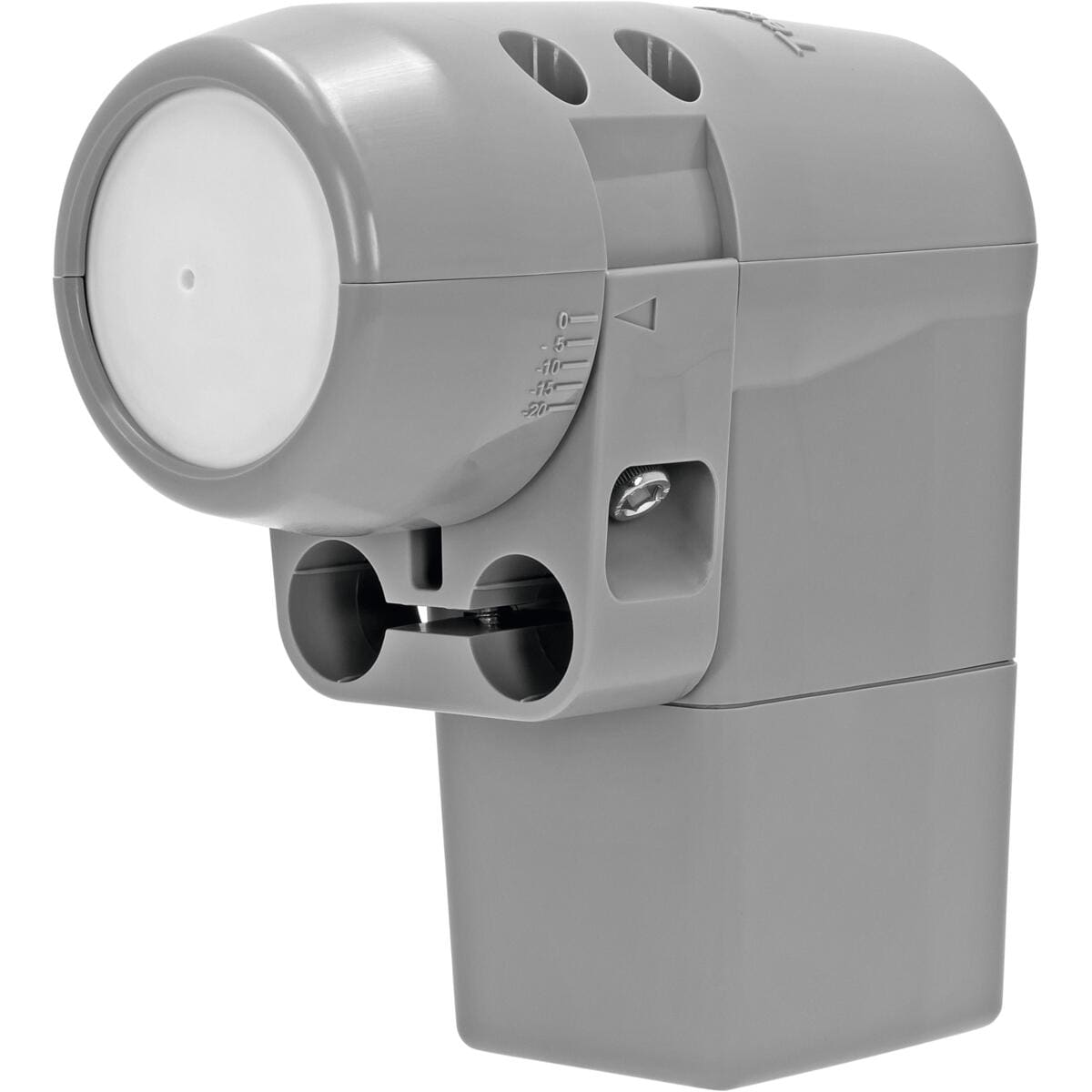

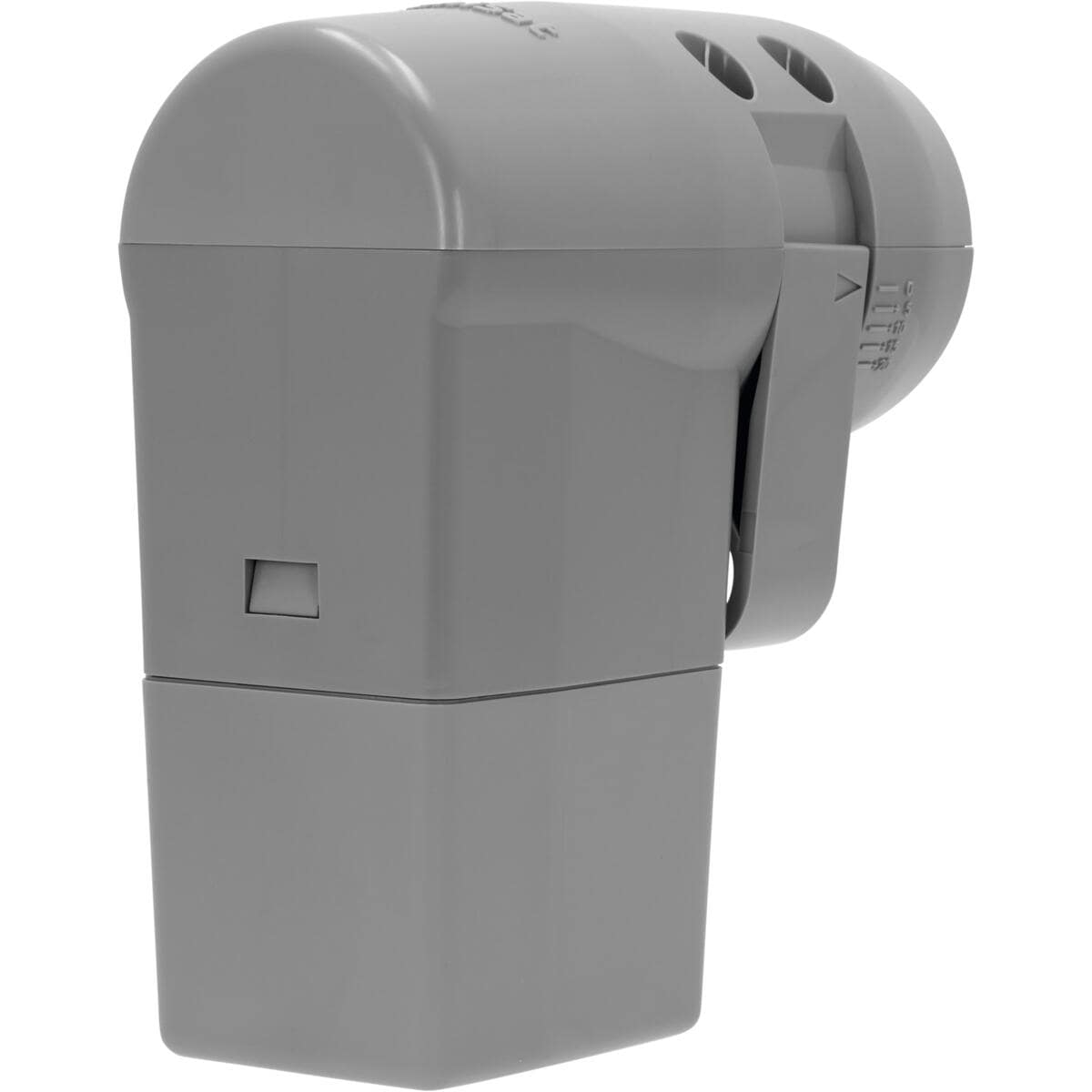

Das UNYSAT Universal-Quattro-LNB passt auf alle AZ/EL-Halter der SATMAN Antennenschüsseln und dient der Umsetzung von TV-, Radio- und Multimediaangeboten, die über Satellit ausgestrahlt werden.
Dieses LNB verfügt über vier Ausgänge und ist speziell für den Einsatz in Mehrteilnehmeranlagen konzipiert, in denen eine Verteilung über Multischalter oder TECHNIROUTER erfolgt. Ein Sat-Receiver oder Smart-TV kann nicht direkt angeschlossen werden.
Durch seine Bauart ist das UNYSAT Universal-Quattro-LNB gegen Störungen durch LTE-Mobilfunk geschützt .
Technische Merkmale:
Umgebungsbedingungen Betrieb:
- Umgebungstemperatur : -40 ... 70 °C
- Luftfeuchtigkeit : 10 ... 95 %
Lokal Oscillator:
- Low-Band : 9,75 GHz
- High-Band : 10,6 GHz
- Genauigkeit : ± 1 MHz
- Temperaturdrift : ± 2,5 MHz
- Phasenrauschen : -85 dBc/Hz @10kHz
Ausgangsfrequenzbereich:
- Low-Band : 950 ... 1.950 MHz
- High-Band : 1.100 ... 2.150 MHz
Eingangsfrequenzbereich:
- Low-Band : 10,7 ... 11,7 GHz
- High-Band : 11,7 ... 12,75 GHz
Geeignet für:
- Anzahl Orbitpositionen : 1
Technische Daten:
- Ausgänge : 4
- Impedanz : 75 ?
- Anschluss-Typ : F-Buchse
- Feedaufnahme : Für SATMAN
- Verstärkung : 60 ... 67 dB
- Skew : -20 ... 20 °
Rauschmaß:
Stromversorgung:
- LNB-Spannungsversorgung : 11,5 ... 19 V
- Stromverbrauch : 200 mA
