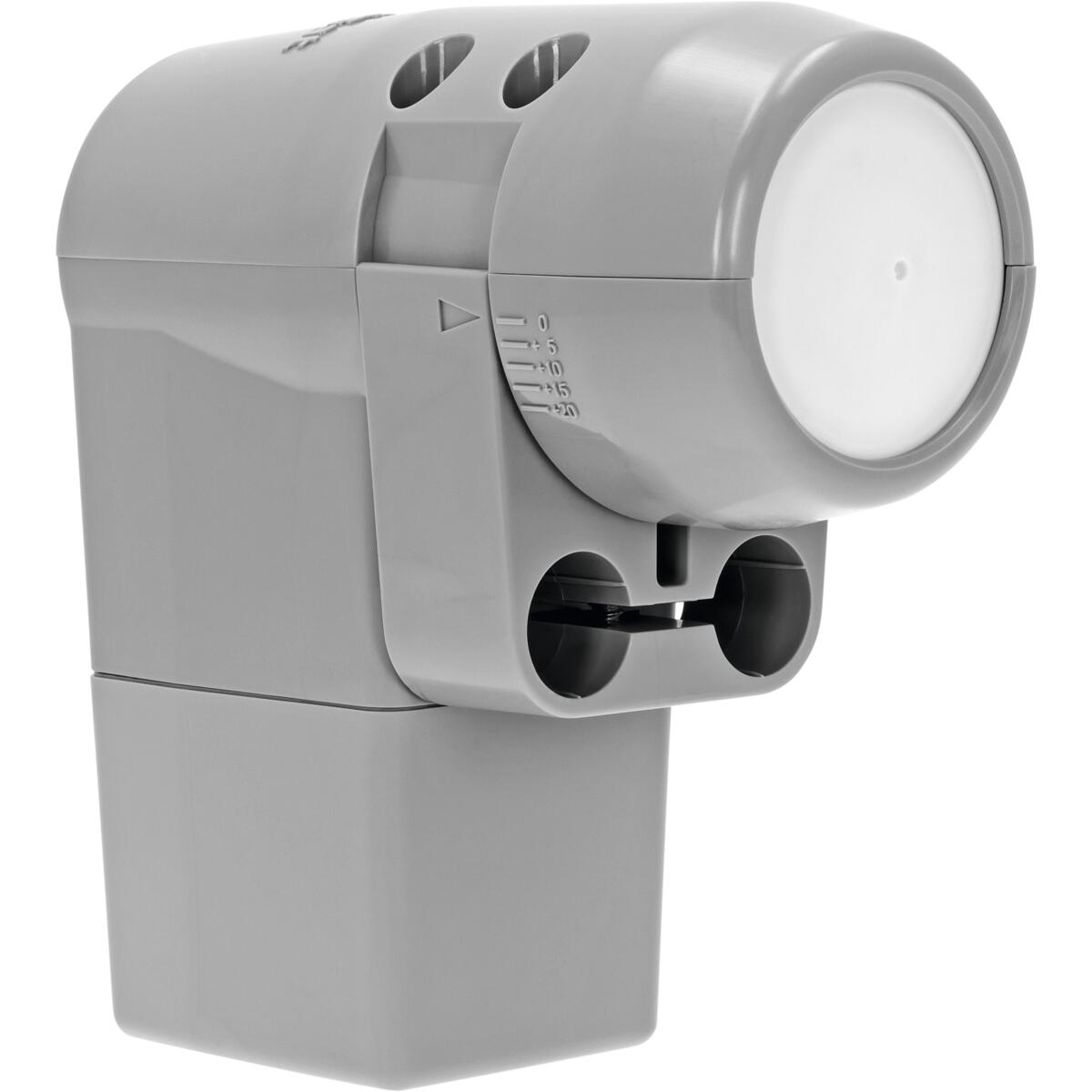

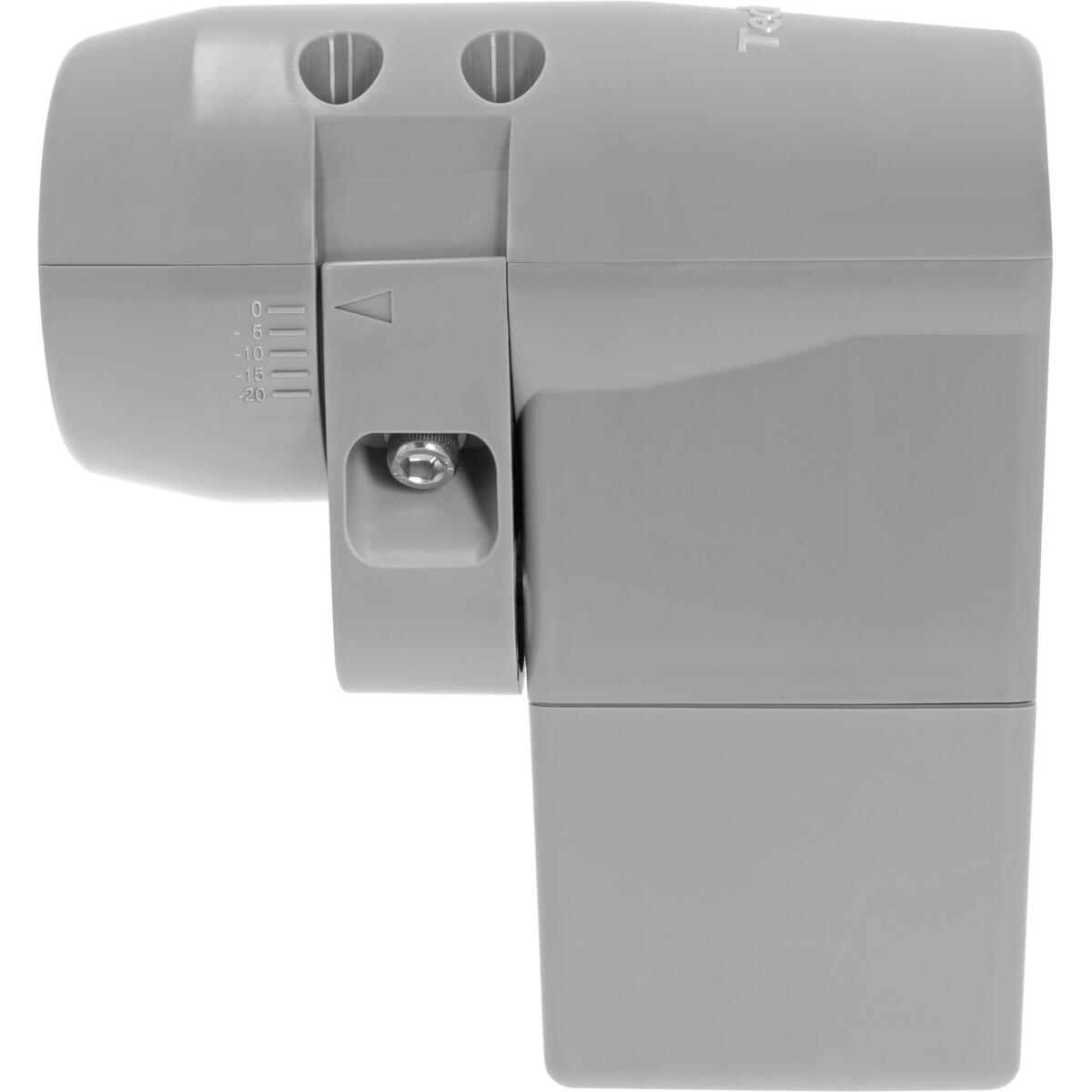

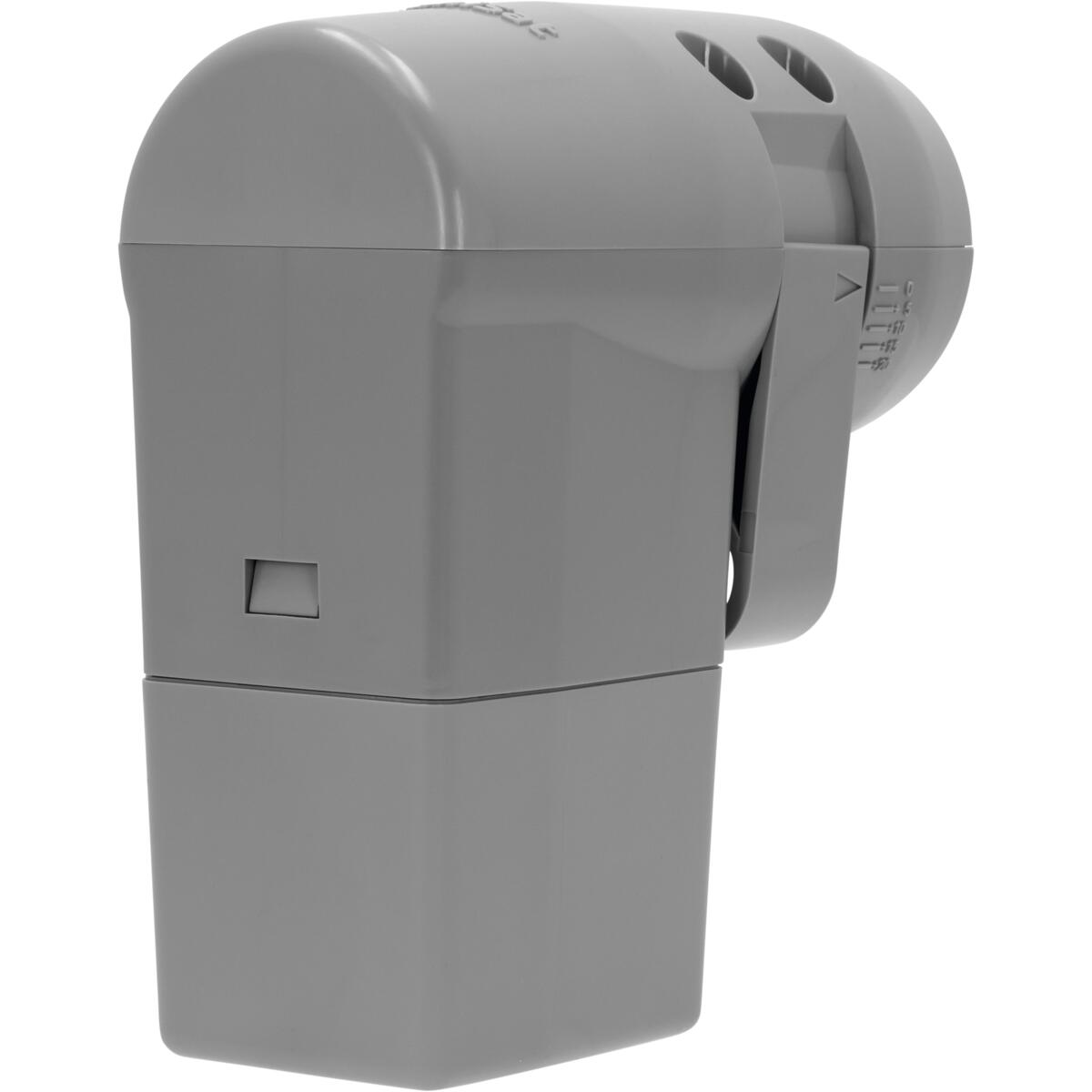

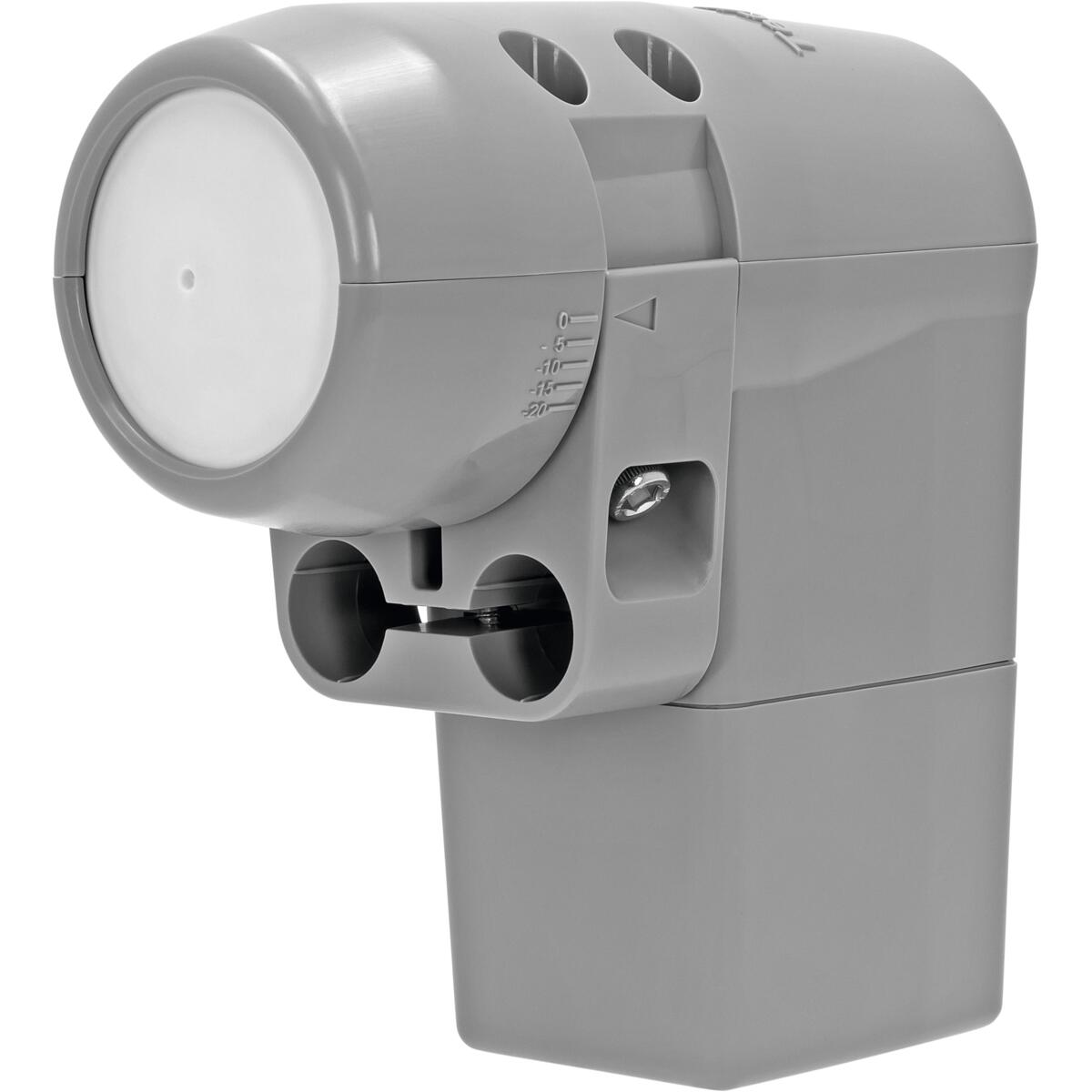

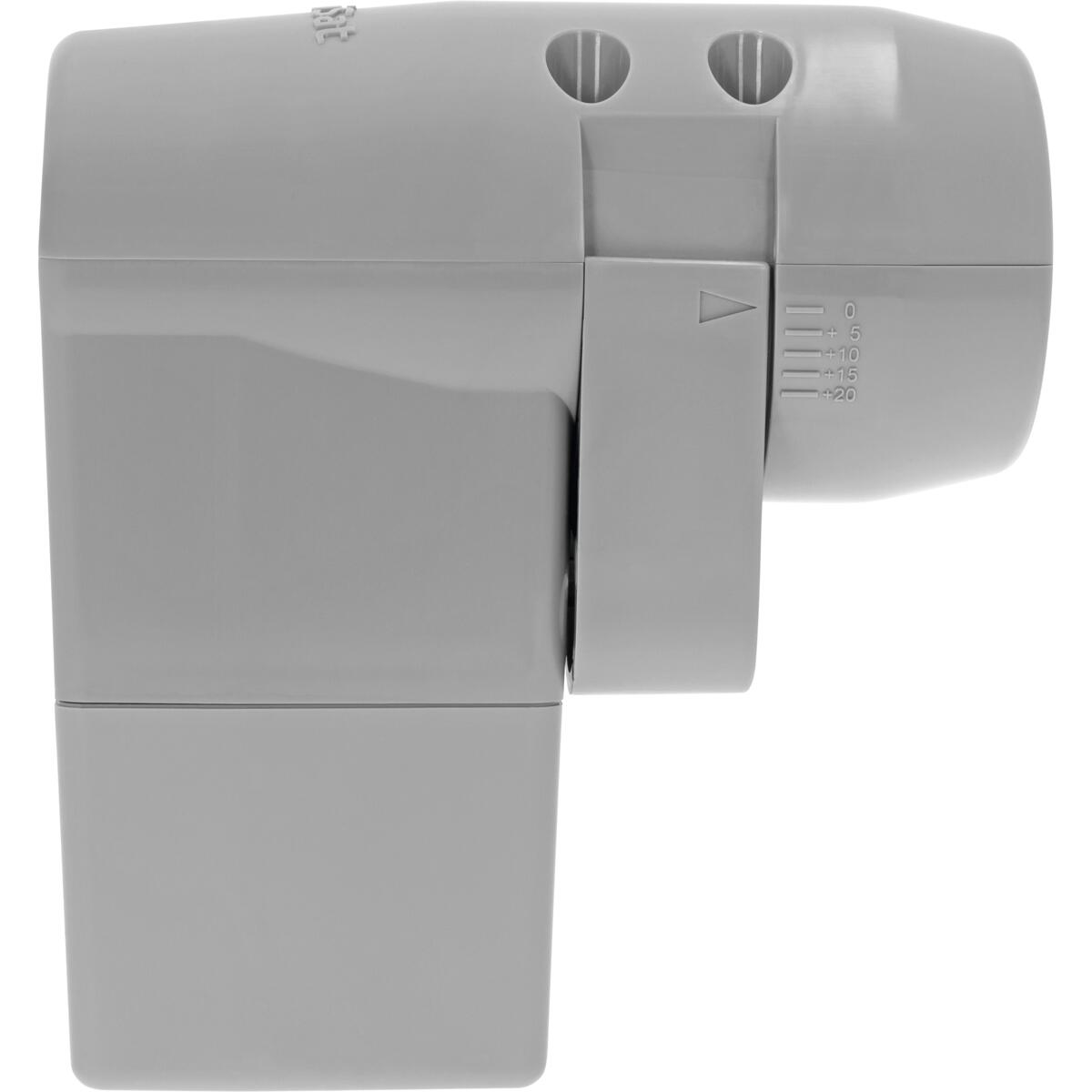

Das UNYSAT Universal-Octo-LNB passt auf alle AZ/EL-Halter der SATMAN Antennenschüsseln und dient der Umsetzung von TV-, Radio- und Multimediaangeboten, die über Satellit ausgestrahlt werden.
Dieses LNB verfügt über acht Ausgänge, von denen jeder direkt mit einem Empfangsgerät (Sat-Receiver oder Smart-TV) verbunden werden kann. Alle Empfangsgeräte sind in der Wahl ihrer Programme unabhängig, da an jedem der acht LNB-Ausgänge die Signale des gesamten Empfangsbereichs anliegen. Am UNYSAT Universal-Octo-LNB können ohne weiteres auch vier Twin-Receiver anstelle von acht Einzelgeräten angeschlossen werden.
Durch seine Bauart ist das UNYSAT Universal-Octo-LNB gegen Störungen durch LTE-Mobilfunk geschützt.
Technische Merkmale:
Umgebungsbedingungen Betrieb:
- Umgebungstemperatur : -40 ... 70 °C
- Luftfeuchtigkeit : 10 ... 95 %
Lokal Oscillator:
- Low-Band : 9,75 GHz
- High-Band : 10,6 GH
- Genauigkeit : ± 1 MHz
- Temperaturdrift : ± 2,5 MHz
- Phasenrauschen : -83 dBc/Hz @10kHz
LNB-Steuerung:
- Vertikal : 11,5 ... 14,5 V
- Horizontal : 16 ... 19 V
- Bandumschaltung : 22 kHz
Ausgangsfrequenzbereich:
- Low-Band : 950 ... 1.950 MHz
- High-Band : 1.100 ... 2.150 MHz
Eingangsfrequenzbereich:
- Low-Band : 10,7 ... 11,7 GHz
- High-Band : 11,7 ... 12,75 GHz
Geeignet für:
- Anzahl Orbitpositionen : 1
- Anzahl Teilnehmer : 8
Technische Daten:
- Ausgänge : 8
- Impedanz : 75 ?
- Anschluss-Typ : F-Buchse
- Feedaufnahme : Für SATMAN
- Verstärkung : 58 ... 65 dB
- Skew : -20 ... 20 °
Rauschmaß:
Stromversorgung:
