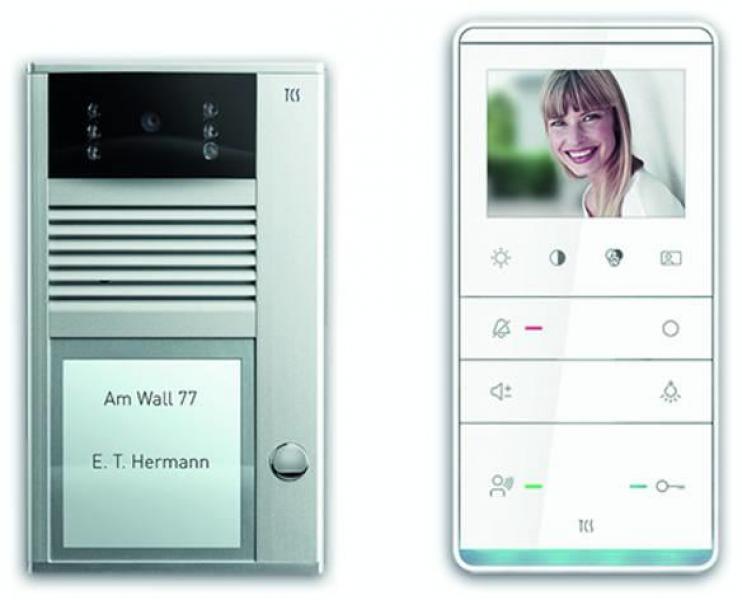

Videopaket color für den Video-2-Draht:BUS (V2D) von TCS, bestehend aus:
- 1x Video-2-Draht:BUS Außenstation VPAK Color V2D 2 Tasten AP EN
- 1x TASTA V2D 3,5 Freisprecher AP WS/WS
- 1x Video-2-Draht:BUS Versorgungsgerät.
Das Videopaket ist ab Werk vorkonfiguriert, nicht beliebig erweiterbar mit Innen- und Außenstationen und nicht durch TCS-Serviceprodukte veränderbar. Die Komponenten unterstützen einen stand-alone-Betrieb ohne funktionale Erweiterungen, die zulässige Anschlussausführung ist das Durchschleifen der Video-2-Draht:BUS-Leitungen, direkt an den Geräteklemmen der Innenstationen.
VIDEO-2-DRAHT TASTA VIDEO
Bild / Video Eigenschaften:
- Displaygröße: 8,9 cm (3,5?)
- Displaytyp: Digitaldisplay color
- Displayauflösung: 320 x 240 Pixel
- Mitsehsperre: ja
- Bildaufschaltung/Kameraauswahl: an Sensortaste
- Farbsättigung/Helligkeit/Kontrast: einstellbar
Produktmerkmale:
- Anzahl akustischer Rufunterscheidungen: 4 (davon bis zu 2 von Außenstationen)
- Sprachübertragung: Freisprechen/Wechselsprechen aktivierbar
- AnzahlwählbarerRuftöne: 13
- automatisches FreisprechennachInternruf: aktivierbar
- Mithörsperre: ja
- automatische Gesprächsabschaltung: ja
- Ruftonabschaltung: an Ruf-AUS-Taste
- Ruftonlautstärke: einstellbar
- Gesprächslautstärke: einstellbar
- Türöffnerfunktion: an Türöffnertaste
- Lichtschaltfunktion: an Lichttaste
- Montageform: Aufputzmontage auf Unterputzdose
- Material Gehäuse: Kunststoff (ASA)
- Farbe Gehäuse: weiß
- Montageplatte: vorinstallierbar mit gesteckter Schraubklemme
Erweiterte Eigenschaften:
- Steuerfunktion: an Funktionstaste
- Parallelruf und Internruf: aktivierbar
- Türöffnerautomatik, Rufumleitung: aktivierbar
- Etagentüröffnerfunktion: aktivierbar
- LED (rot): Ruftonabschaltung
- LED (grün): Tür- und Internrufe (Kurzzeitspeicherung), Besetztanzeige
- funktional erweiterbar: SmartSlot, Funksignalgerät
- Installationsmix Audio, Video, Zutritt in einer Anlage: möglich
- Fehleranzeige: optisch/akustisch (Summenfehleranzeige an allen LEDs)
- Inbetriebnahme und Konfiguration: manuell, mit Servicegerät, mit Konfigurationssoftware
Technische Daten:
- Technologie: Video-2-Draht:BUS
- Stromaufnahme, in Ruhe: 3,18 mA
- Stromaufnahme, maximal: 147 mA
- Aufputzgehäuse H x Bx Tmm: 194 x 94 x 21/17
- zulässige Umgebungstemperatur: -5 bis +40 °C
- Schutzart: IP30
VIDEO-AUSSENSTATION SERIE AVC
Kameraeigenschaften:
- Color-Kamera: mit CCD-Sensor
- Tag/Nachtumschaltung: automatisch
- Nahfeldausleuchtung: via LED
- diagonaler Erfassungswinkel (°): 90
- Auflösung (TVL): 700
- Brennweite f (mm): 3,6
- Lichtempfindlichkeit (lux): 0,2
Produktmerkmale:
- Verwendung: Video-Außenstation
- Anzahl Klingeltasten: 1 bis 3
- Montageform: Aufputzmontage
- Gehäuseform: Aufputzgehäuse
- Sprachausgabe: integrierter Lautsprecher
- Material Gehäuse: Aluminium
- Farbe Gehäuse: eloxiert natur
- Material Klingeltasten: Metall mit wartungsfreien Kontakten
- Namensschildglas: bruchsicher
- Namensschildbeleuchtung: LED (sensorgesteuert)
- Öffnungsprinzip: win:clip
- Lautstärke Sprachausgabe: einstellbar
- Lautstärke Mikrofonempfindlichkeit: einstellbar
Erweiterte Eigenschaften:
- Lichtschaltfunktion: an unprogrammierter Klingeltaste
- Installationsmix Audio, Video, Zutritt in einer Anlage: möglich
- Inbetriebnahme und Konfiguration: manuell, mit Servicegerät
- Speicher Anlagenkonfiguration: fest integriert
Technische Daten:
- Technologie: Video-2-Draht:BUS
- Stromaufnahme, in Ruhe (mA): 80
- Stromaufnahme, maximal (mA): 135
- Aufputzgehäuse HxBxT (mm): 175 x 104 x 16
- Kamerafeld HxB (mm): 36 x 72
- Info-/Namensschild HxB (mm): 24 x 68
- Schutzart: IP31
- empfohlene Montagehöhe (m): 1,6
- zulässige Umgebungstemperatur (°C): -20 bis +50
- UV-Beständigkeit: uneingeschränkt
VIDEO-2-DRAHT NETZGERÄT
Produktmerkmale:
- Versorgungs- und Steuergerät für polungsfreie TCS Video-2-Draht-Anlagen
- Ausstattung: Lichtschalt- und Türöffnerrelais
- Programmiertaste(r): ja
- LED-Anzeige: ja
- Gehäuseform: Reiheneinbaugehäuse 6 TE für Hutschiene
Erweiterte Eigenschaften:
- Türöffnerfunktion: mit integrierter Spannungsversorgung
- Lichtschaltfunktion: mit potentialfreien Relaiskontakt
- Türöffnerzeit: manuell einstellbar
- Lichtschaltzeit: manuell einstellbar
Technische Daten:
- Versorgungsspannung: 230 V (100 - 240 V AC), 50/60 Hz
- externe Netzsicherung (A): 6
- Ausgangsstrom, maximal (mA): 250
- Schutzart: IP20
- Reiheneinbaugehäuse HxBxT (mm): 90x105x70
- zulässige Umgebungstemperatur (°C): 0 bis +40
